Wielkość nominalna 6, , Symbol E, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 5.34 |

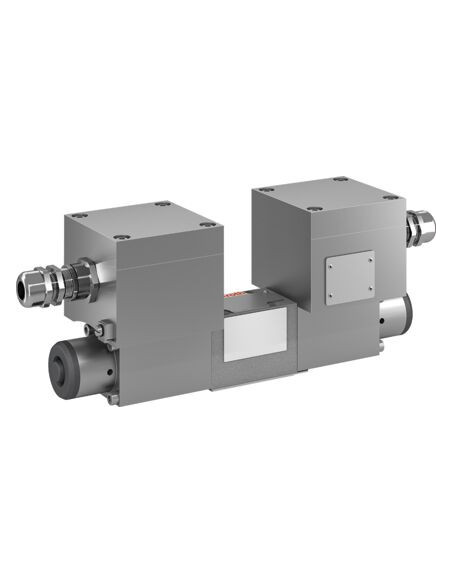

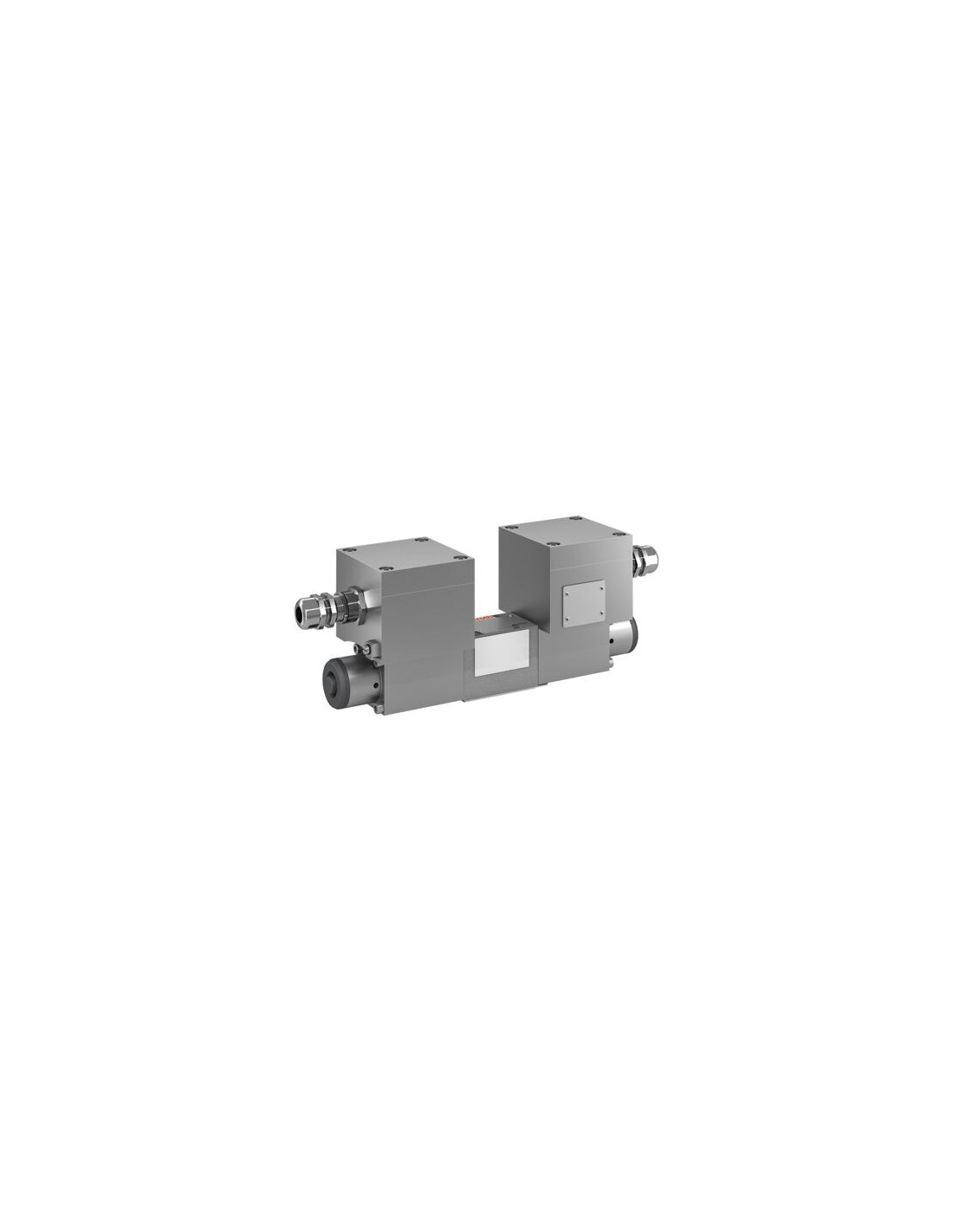

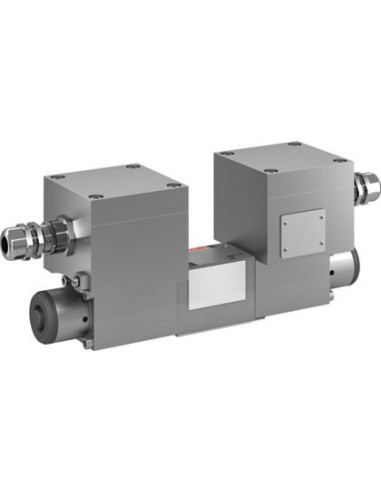

Kierunkowy zawór suwakowy 4WE6EA6X/BG24NXDZ2/V – zawór hydrauliczny 4/2
Kierunkowy zawór suwakowy 4WE6EA6X/BG24NXDZ2/V (kod produktu: R901485067) to wysoce specjalistyczny, przemysłowy element hydrauliki siłowej, przeznaczony do precyzyjnego sterowania przepływem cieczy hydraulicznej w układach o wysokim ciśnieniu i obciążeniu. Zawór ma wielkość nominalną 6 i spełnia wymagania współczesnych instalacji hydraulicznych, gdzie niezawodność oraz szybka reakcja są kluczowe dla prawidłowej pracy całego systemu.
Zastosowanie zaworu suwakowego 4/2 w hydraulice przemysłowej
Zawory kierunkowe suwakowe typu 4/2, takie jak opisywany model, wykorzystywane są do zmiany kierunku przepływu oleju hydraulicznego, zgodnie z wymaganiami układu oraz zadanym symbolem hydraulicznym E. Doskonale sprawdzają się w:
- maszynach przemysłowych, takich jak prasy, wtryskarki czy linie produkcyjne, gdzie wymagane jest szybkie i niezawodne sterowanie siłownikami
- systemach automatyzacji i robotyki przemysłowej
- układach hydrauliki siłowej urządzeń budowlanych i rolniczych
- urządzeniach transportu wewnętrznego oraz sprzęcie do obsługi magazynów
Zastosowanie bezpośredniego działania elektromagnetycznego umożliwia szybkie przełączanie pozycji zaworu, a ręczny zespół przesterowania zapewnia możliwość obsługi w przypadku braku zasilania elektrycznego lub w sytuacjach awaryjnych.
Najważniejsze zalety kierunkowego zaworu suwakowego 4WE6EA6X/BG24NXDZ2/V
- Wysoka niezawodność działania w wymagających warunkach przemysłowych
- Maksymalne ciśnienie robocze do 315 bar – odpowiedni do zastosowań wymagających dużej mocy
- Prosty montaż na płycie zgodnie z normą ISO 4401-03-02-0-05 – łatwa integracja z istniejącymi układami hydraulicznymi
- Obsługa różnorodnych cieczy hydraulicznych, m.in. HL, HLP, HVLP oraz specjalistycznych płynów typu HEES i HFDR
- Solidna konstrukcja o masie 5,34 kg zapewniająca trwałość nawet w ciągłej eksploatacji
- Spełnienie wymagań bezpieczeństwa i zgodności CE – dyrektywa ATEX 2014/34/UE
- Wyposażenie w wtyczkę elektryczną 3-biegunową (zgodnie z EN 175301-803), co zapewnia łatwy i pewny sposób podłączenia
Budowa i funkcjonalność zaworu elektromagnetycznego 24VDC
Model 4WE6EA6X/BG24NXDZ2/V został wyposażony w elektromagnes 24 VDC, umożliwiający precyzyjne oraz szybkie sterowanie pracą zaworu. Zastosowanie nowoczesnych materiałów uszczelniających typu FKM pozwala na stosowanie zaworu w środowiskach narażonych na kontakt z różnorodnymi płynami technologicznymi.
Kierunkowy zawór suwakowy charakteryzuje się kompaktowymi wymiarami przy jednocześnie wysokich parametrach użytkowych, co czyni go uniwersalnym rozwiązaniem w szerokim spektrum zastosowań przemysłowych.
