Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 1.84 |

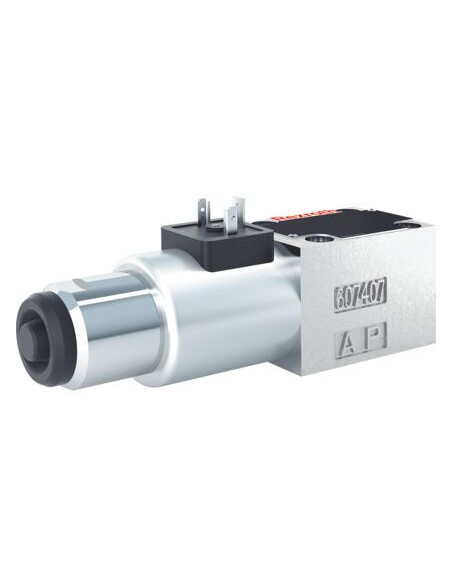

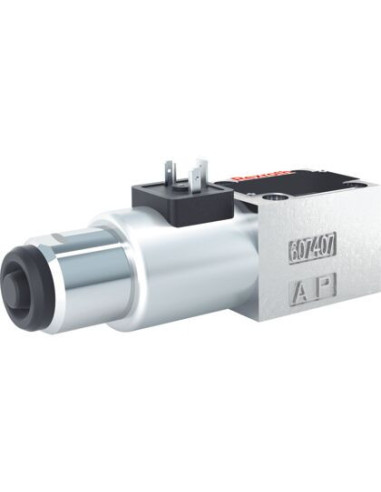

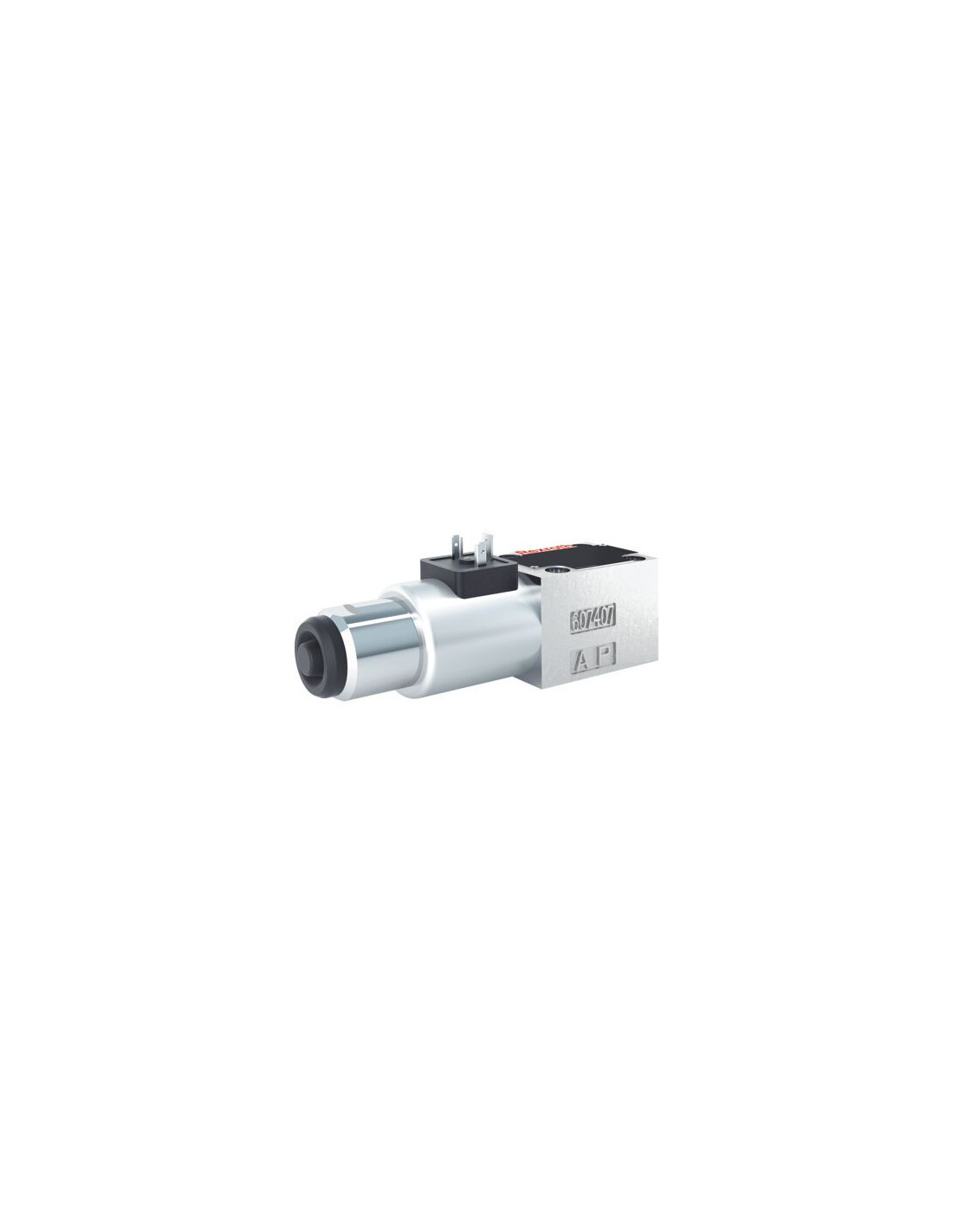

Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG24N9XNK4/B15V — R901271235
Gniazdowy zawór kierunkowy typu M-3SED6CK1X/350CG24N9XNK4/B15V to zaawansowany element hydrauliczny przeznaczony do zastosowań wymagających precyzyjnej kontroli przepływu i kierunku medium roboczego. Konstrukcja oparta na technologii grzybkowej sprawia, że zawór ten wyróżnia się niezawodnym działaniem oraz stabilną pracą nawet przy dużych obciążeniach i wysokim ciśnieniu roboczym do 350 bar.
Zalety i możliwości wykorzystania zaworu kierunkowego
Wyróżniające cechy zaworu to:
- Bezpośrednie sterowanie elektromagnetyczne — umożliwia szybkie i pewne przełączanie nawet po dłuższych przestojach pod ciśnieniem.
- Szczelna konstrukcja grzybkowa — zapewnia brak przecieków zewnętrznych i utrzymanie wysokiej wydajności układów hydraulicznych.
- Trwałe uszczelnienia FKM — odporność na działanie szerokiego zakresu cieczy hydraulicznych oraz podwyższone temperatury.
- Standardowe przyłącze montażowe ISO 4401-03 — łatwa integracja z typowymi płytami zaworowymi stosowanymi w instalacjach przemysłowych.
Typowe zastosowania przemysłowe — zawory hydrauliczne do maszyn i instalacji
Zawór gniazdowy M-3SED6CK1X/350CG24N9XNK4/B15V znajduje zastosowanie w układach hydrauliki siłowej o zwiększonej niezawodności oraz w miejscach, gdzie praca pod wysokim ciśnieniem i w trudnych warunkach środowiskowych jest standardem. Typowe obszary wykorzystania to:
- Maszyny budowlane, maszyny rolnicze oraz pojazdy specjalistyczne.
- Linie produkcyjne w przemyśle metalurgicznym, spożywczym oraz drzewnym.
- Układy sterowania prasami, siłownikami oraz mechanizmami obracania.
- Zautomatyzowane systemy hydrauliczne o wysokich wymaganiach dotyczących szczelności i precyzji działania.
Dlaczego warto wybrać zawór z sterowaniem elektromagnetycznym?
Sterowanie elektromagnetyczne zaworu pozwala na wygodną integrację z systemami automatyki oraz zdalne zarządzanie przepływem medium roboczego. Konstrukcja 3-przyłączeniowa (2 pozycje) umożliwia efektywne zarządzanie obwodem hydraulicznym, zapewniając jednocześnie bezpieczeństwo i wysoką odporność na typowe awarie. Zgodność z normą ATEX umożliwia montaż także w środowiskach zagrożonych wybuchem.
Podsumowanie — trwałość i niezawodność w układach hydrauliki siłowej
Gniazdowy zawór kierunkowy M-3SED6CK1X/350CG24N9XNK4/B15V o symbolu produktu R901271235 to doskonały wybór do wymagających aplikacji przemysłowych, w których kluczowe są bezawaryjna praca, szczelność oraz odporność na skrajne warunki eksploatacji. Solidna budowa, nowoczesne materiały oraz przemyślana konstrukcja umożliwiają długotrwałe i bezpieczne użytkowanie w rozbudowanych systemach hydraulicznych.
