Wielkość nominalna 6, , Symbol C, , ze sterowaniem ręcznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.S.6,10 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem ręcznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | - |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 1.48 |

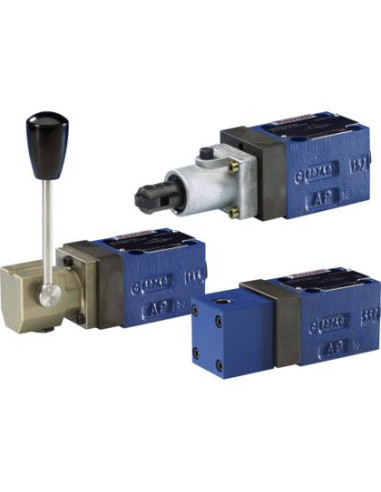

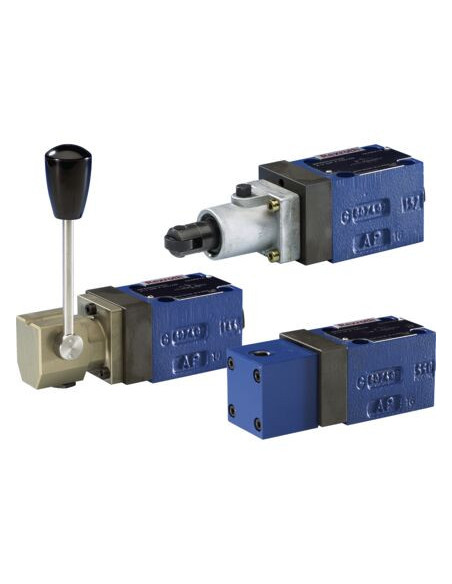

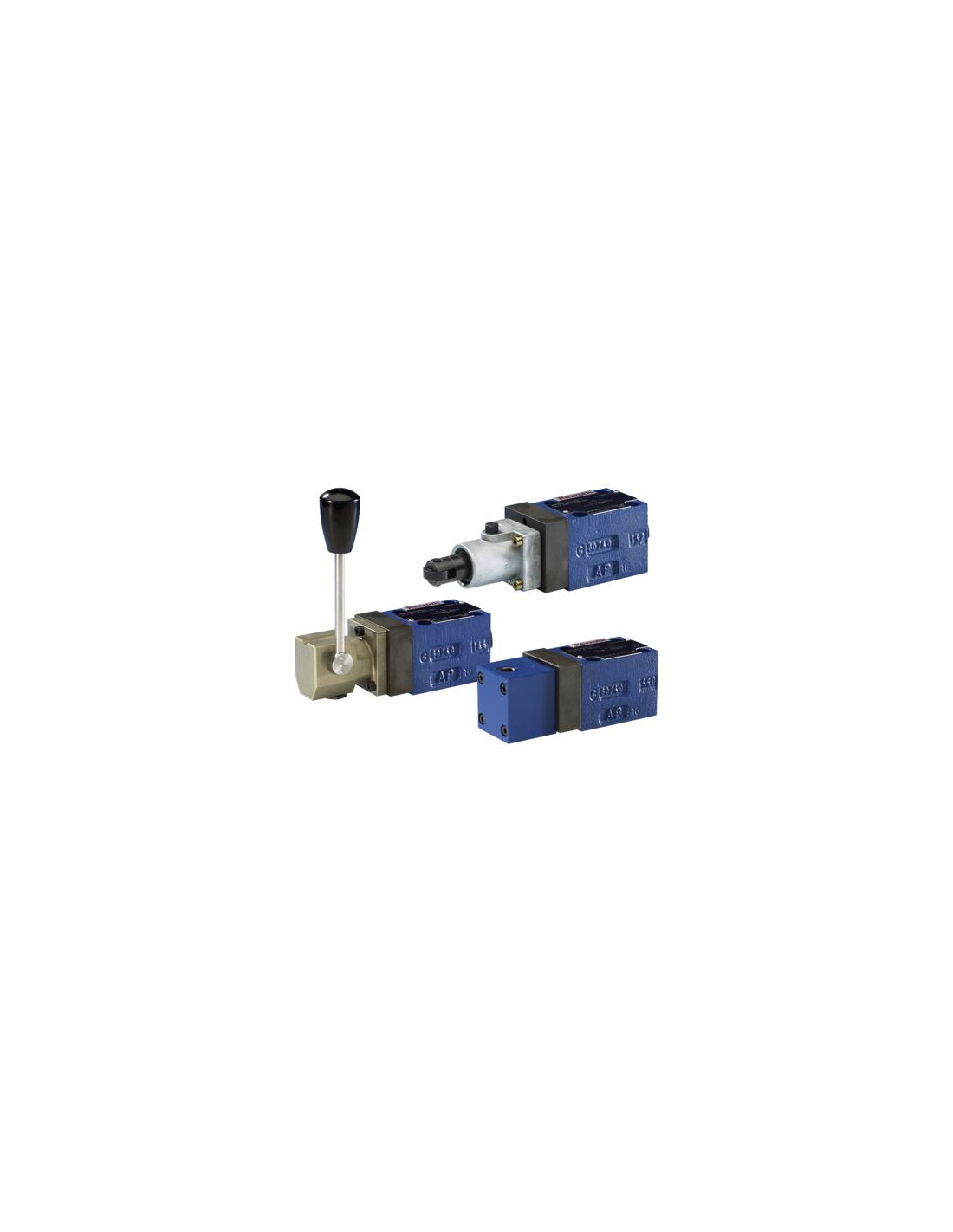

Gniazdowy (Grzybkowy) Zawór Kierunkowy M-3SMR6C3X/420QMAG24 – Zawór Hydrauliczny R900616808
Gniazdowy zawór kierunkowy o symbolu M-3SMR6C3X/420QMAG24 to wysokiej jakości element hydrauliczny przeznaczony do sterowania kierunkiem przepływu cieczy hydraulicznej. Solidna konstrukcja oraz zastosowanie wytrzymałych materiałów czynią ten zawór doskonałym wyborem w szerokim zakresie zastosowań przemysłowych, gdzie niezawodność i precyzja działania są kluczowe.
Zastosowanie i możliwości wykorzystania zaworu grzybkowego kierunkowego
Zawór kierunkowy gniazdowy znajduje zastosowanie w nowoczesnych i wymagających układach hydraulicznych, gdzie istotne jest bezpieczne i precyzyjne przełączanie kierunków przepływu. Produkt jest dedykowany do stosowania w:
- Maszynach przemysłowych o wysokiej mocy
- Instalacjach hydraulicznych linii produkcyjnych
- Układach napędowych pras, wtryskarek, suwnic i podnośników
- Systemach wymagających długotrwałej pracy pod ciśnieniem oraz niezawodności w długim okresie eksploatacji
Produkt może być wykorzystywany w środowisku przemysłowym wszędzie tam, gdzie operuje się cieczami hydraulicznymi typu HL, HLP, HLPD, HVLP i HVLPD.
Kluczowe zalety gniazdowego zaworu kierunkowego M-3SMR6C3X/420QMAG24
- Wysoka odporność na ciśnienie robocze do 420 bar – zapewnia bezpieczeństwo i trwałość eksploatacyjną nawet w najbardziej wymagających układach hydraulicznych.
- Bezpośrednie działanie – przekłada się na szybką i pewną reakcję zaworu oraz sprawne przełączanie przepływu.
- Bezpieczne sterowanie manualne – umożliwia obsługę również podczas długich okresów przestoju pod ciśnieniem.
- Kompaktowa obudowa o nominalnej wielkości 6 – minimalizuje zajmowaną przestrzeń przy zachowaniu pełnej funkcjonalności.
- Montaż na płycie zgodnie z normą ISO 4401-03-02-0-05 – szybka i łatwa integracja z innymi elementami układu hydraulicznego.
Budowa i funkcjonalność zaworu hydraulicznego grzybkowego
Gniazdowy zawór kierunkowy składa się z trzech przyłączy i dwóch pozycji suwaka, co pozwala na precyzyjne przełączanie kierunku przepływu oleju hydraulicznego w układach technologicznych. Sterowanie ręczne umożliwia łatwą i intuicyjną obsługę nawet w trudnych warunkach pracy.
Szczelność układu zapewniają uszczelnienia NBR, które gwarantują trwałość oraz odporność na wysokie ciśnienie oraz kompatybilność z szeroką gamą cieczy hydraulicznych.
