Wielkość nominalna 6, Symbol D, ze sterowaniem hydraulicznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.S.6,10 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | - |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 2.34 |

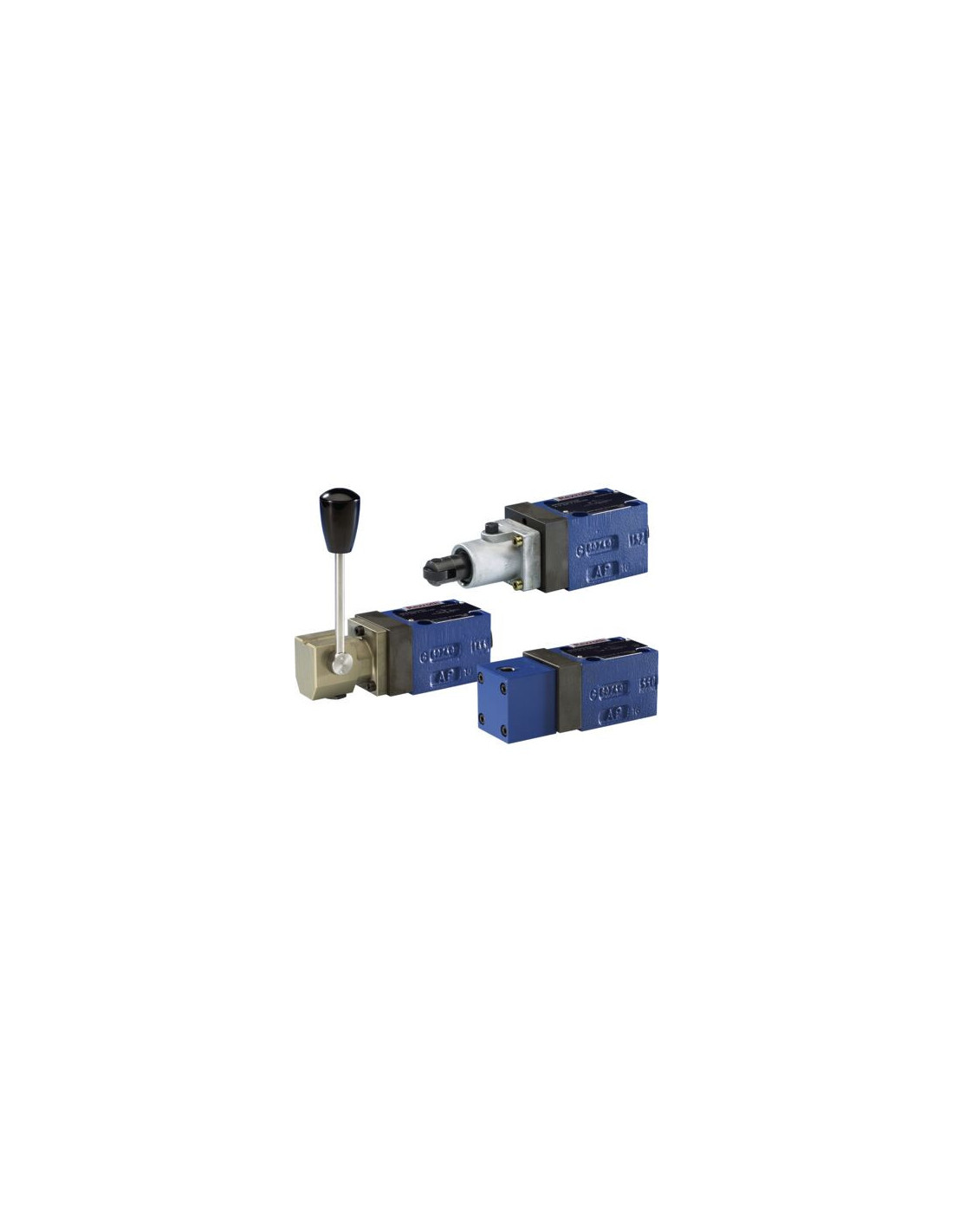

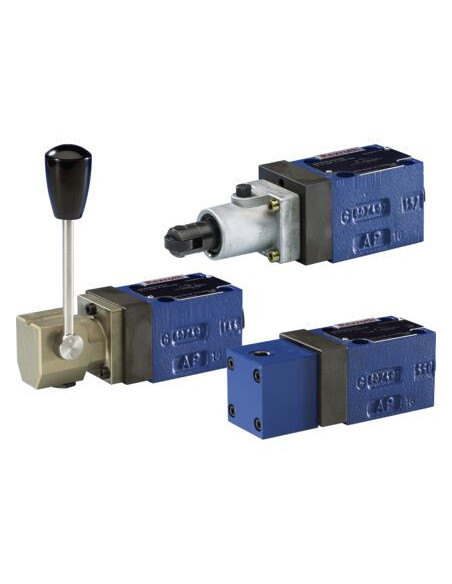

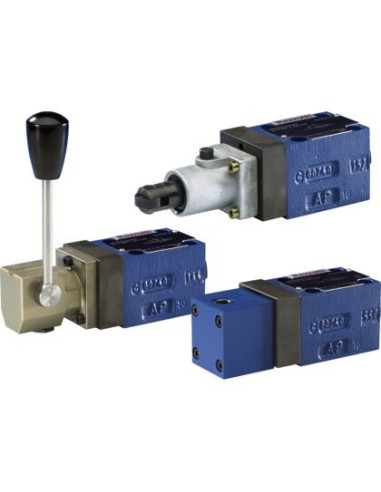

Gniazdowy (grzybkowy) zawór kierunkowy hydrauliczny M-4SH6D3X/420 – R900089315
Gniazdowy zawór kierunkowy hydrauliczny typu M-4SH6D3X/420 o kodzie produktu R900089315 to komponent przemysłowy zaprojektowany z myślą o niezawodnym sterowaniu przepływem oleju w układach wysokociśnieniowych. Dzięki przemyślanej konstrukcji oraz zastosowaniu technologii gniazdowej, urządzenie sprawdza się zarówno w aplikacjach wymagających precyzyjnej regulacji, jak i w środowiskach o podwyższonych wymaganiach eksploatacyjnych.
Zalety zaworu gniazdowego hydraulicznego – symbol D
- Bezpośrednie działanie zapewnia szybkie i pewne przełączanie położeń suwaka.
- Możliwość sterowania hydraulicznego przy zachowaniu bezpieczeństwa nawet w przypadku dłuższych przestojów pod ciśnieniem.
- Trwałość oraz odporność na intensywne warunki pracy i ciśnienie robocze do 420 bar.
- Wysokie natężenie przepływu do 40 l/min gwarantuje wszechstronność zastosowania.
- Standardowy montaż na płycie według ISO 4401-03-02-0-05 pozwala na łatwą integrację w istniejących systemach.
- Specjalny rodzaj uszczelnienia NBR przystosowany do pracy z różnymi typami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD).
Możliwości wykorzystania i typowe zastosowania
Gniazdowy zawór kierunkowy M-4SH6D3X/420 jest przeznaczony do zastosowań w układach hydraulicznych maszyn przemysłowych, pras, urządzeń obrabiających oraz w instalacjach automatyki przemysłowej.
Dzięki swojej niezawodności i odporności na wysokie ciśnienia znajduje zastosowanie szczególnie tam, gdzie kluczowe jest bezpieczne oraz precyzyjne sterowanie kierunkiem przepływu medium hydraulicznego.
- Sterowanie ruchem siłowników hydraulicznych.
- Układy rozruchowe maszyn i urządzeń.
- Automatyzacja procesów przemysłowych.
- Zastosowania w systemach podnoszenia i transportu.
- Bezpieczne sterowanie nawet podczas długotrwałego utrzymania ciśnienia w układzie.
Charakterystyka i budowa
Zawór gniazdowy 4/2 z hydraulicznym sterowaniem charakteryzuje się czterema przyłączami i dwoma pozycjami suwaka, co umożliwia uniwersalne rozwiązanie do przełączania kierunku przepływu. Kompaktowa sylwetka oraz modułowa konstrukcja ułatwiają serwisowanie i integrację z innymi elementami hydrauliki siłowej.
Solidna konstrukcja oraz materiały odporne na zużycie gwarantują długą żywotność zaworu, nawet przy intensywnym użytkowaniu w warunkach przemysłowych. Montaż na płycie według uznanych standardów umożliwia szybki montaż i demontaż w ramach serwisu lub modernizacji instalacji.
