Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.9 |

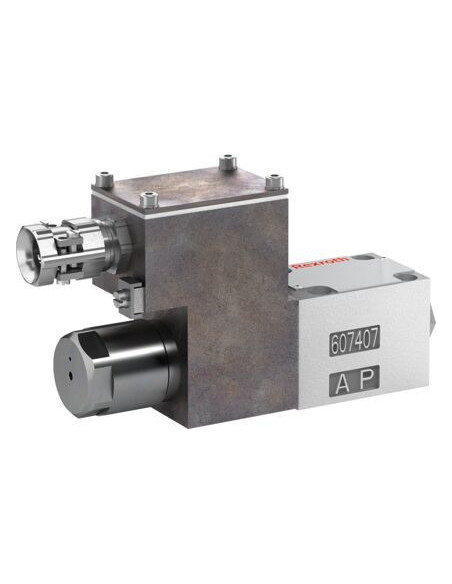

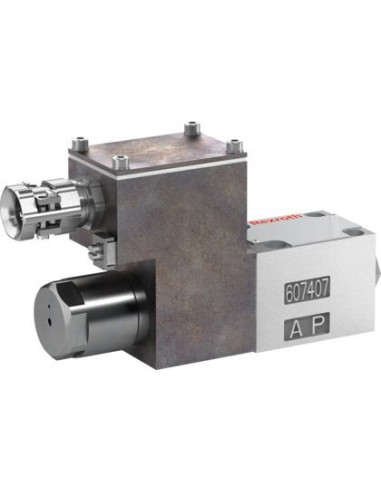

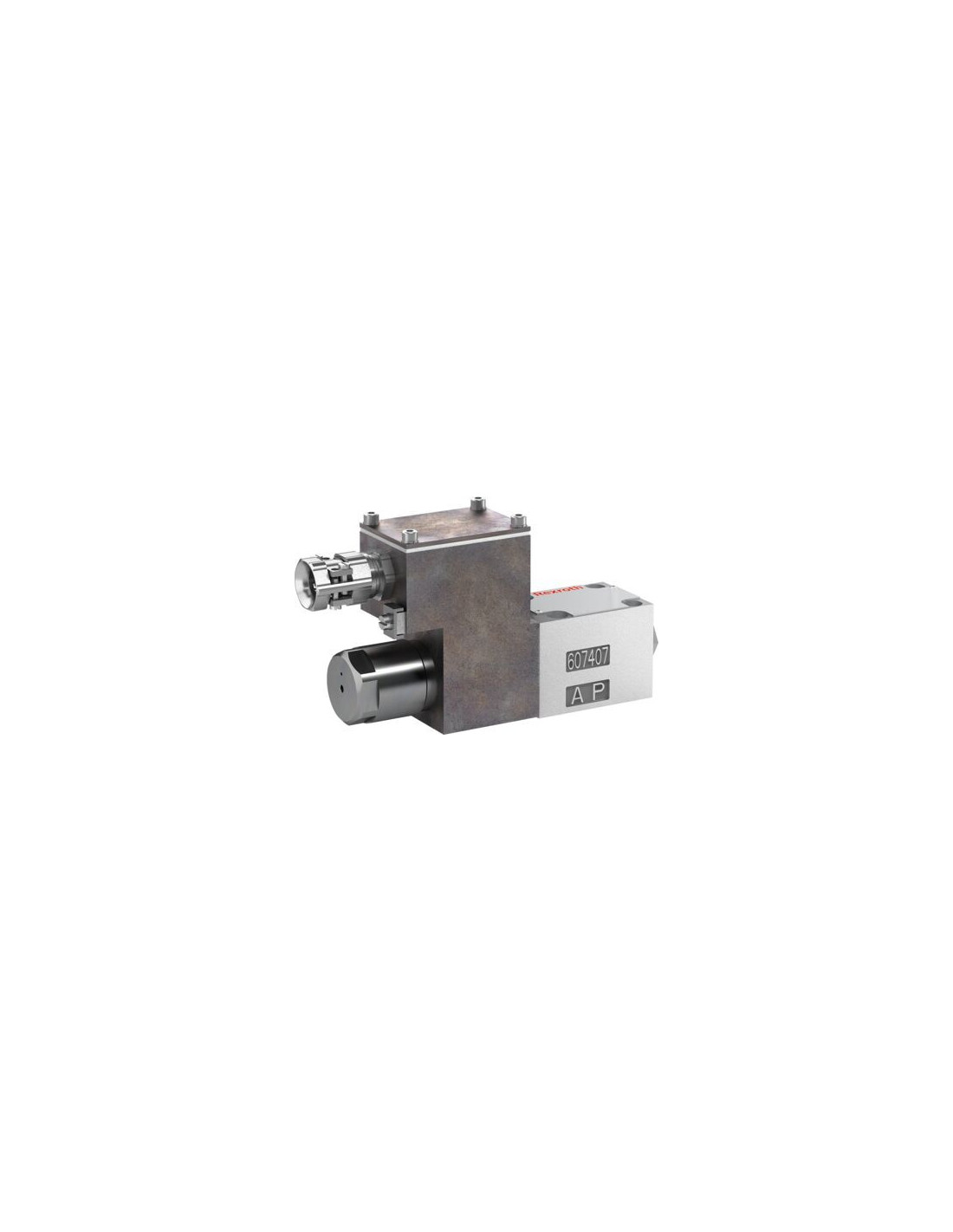

Gniazdowy zawór kierunkowy M-4SED6D1X/350CG24XEZ2 – Hydrauliczna precyzja i niezawodność
Gniazdowy (grzybkowy) zawór kierunkowy M-4SED6D1X/350CG24XEZ2 to zaawansowany komponent hydrauliczny przeznaczony do przemysłowych układów wysokiej mocy. Oferuje precyzyjną kontrolę przepływu oleju hydraulicznego, zapewniając niezawodną zmianę kierunku w wymagających warunkach eksploatacyjnych.
Zalety gniazdowego zaworu kierunkowego M-4SED6D1X/350CG24XEZ2
- Bezpośrednie działanie – gwarantuje szybką reakcję oraz skuteczne sterowanie w każdej sytuacji roboczej.
- Wysoka niezawodność – konstrukcja umożliwia bezpieczne sterowanie nawet podczas długich okresów przestoju pod ciśnieniem.
- Maksymalne ciśnienie robocze do 350 bar oraz natężenie przepływu do 25 l/min pozwalają na wykorzystanie w najbardziej wymagających aplikacjach przemysłowych.
- System montażu na płycie zgodny z normą ISO 4401-03-02-0-05 zapewnia uniwersalność i łatwość integracji z innymi elementami układu hydraulicznego.
- Zgodność z dyrektywą ATEX 2014/34/UE umożliwia zastosowanie w środowiskach zagrożonych wybuchem.
Typowe zastosowania gniazdowego zaworu kierunkowego
Zawór M-4SED6D1X/350CG24XEZ2 znajduje szerokie zastosowanie w nowoczesnych instalacjach hydraulicznych, gdzie kluczowe są: niezawodność działania, odporność na wysokie ciśnienia oraz precyzyjna kontrola przepływu. Typowe aplikacje obejmują:
- urządzenia przemysłowe i produkcyjne,
- maszyny budowlane i górnicze,
- prasy hydrauliczne,
- układy automatyki przemysłowej,
- specjalistyczne maszyny rolnicze,
- systemy technologiczne wymagające pracy w trudnych warunkach środowiskowych.
Kluczowe cechy techniczne zaworu hydraulicznego M-4SED6D1X/350CG24XEZ2
Zawór kierunkowy wyposażony jest w cztery przyłącza oraz dwie pozycje suwaka, co czyni go uniwersalnym rozwiązaniem do sterowania kierunkiem przepływu cieczy w obiegu hydraulicznym. Sterowanie elektromagnetyczne (24 VDC) oraz wysoka wytrzymałość na ciśnienie umożliwiają zastosowanie w rozbudowanych systemach automatyki. Przyłącze elektryczne w postaci złącza śrubowego przewodów zapewnia pewny i bezpieczny montaż, także w instalacjach o podwyższonym stopniu ochrony.
Konstrukcja umożliwia stosowanie różnorodnych cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD, a uszczelnienia NBR zapewniają trwałość i długą żywotność, nawet podczas intensywnej i długotrwałej eksploatacji.
Gniazdowy zawór kierunkowy M-4SED6D1X/350CG24XEZ2 to komponent, który spełni oczekiwania wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo oraz precyzyjne sterowanie przepływem medium w zaawansowanych systemach hydraulicznych.
