Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.9 |

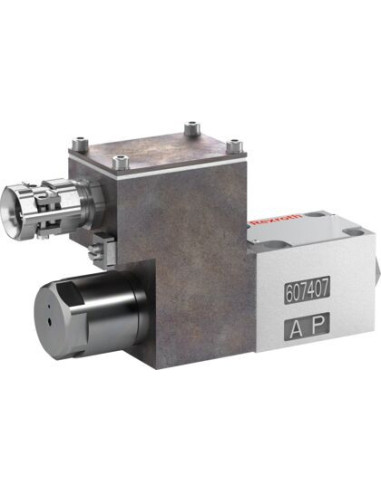

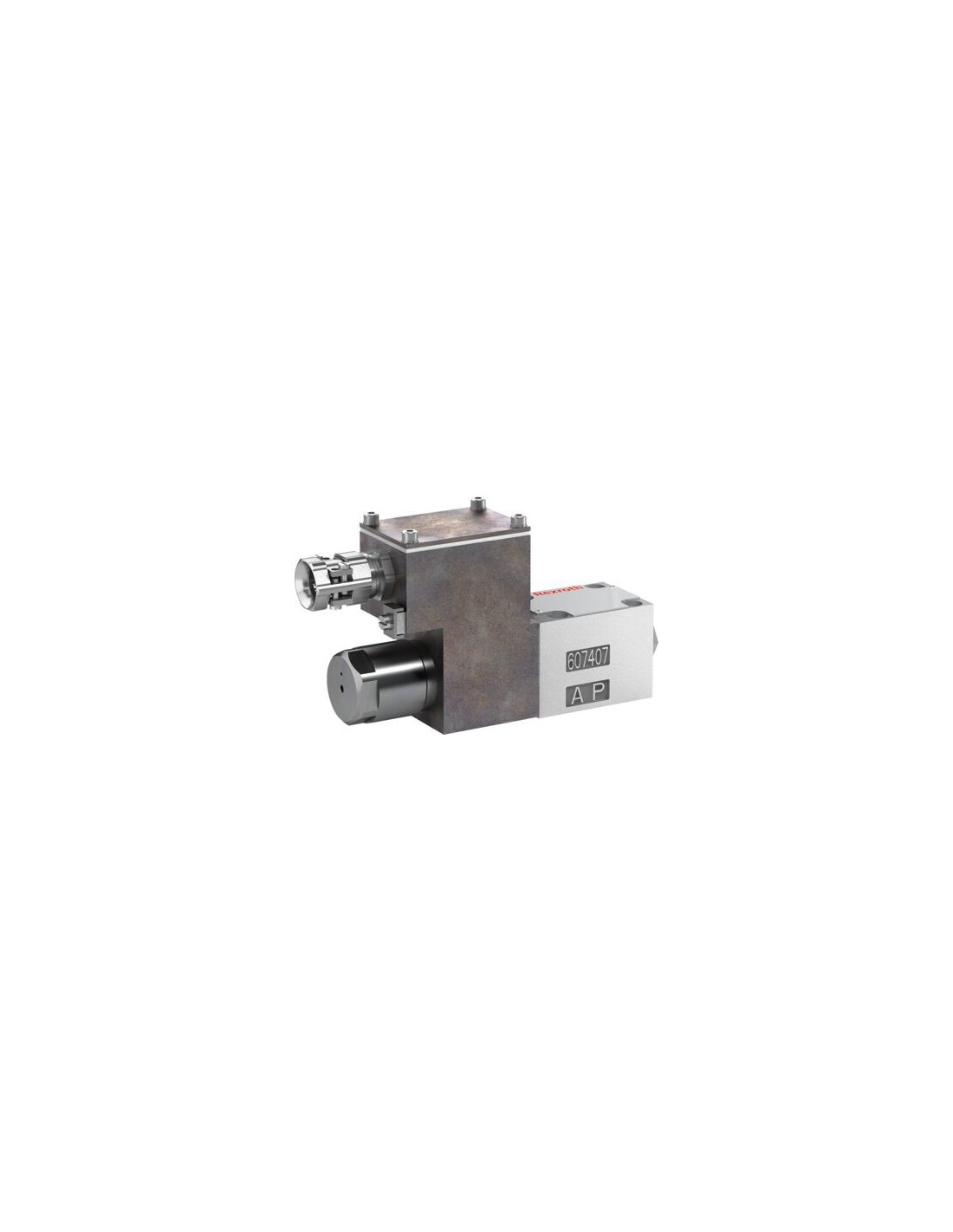

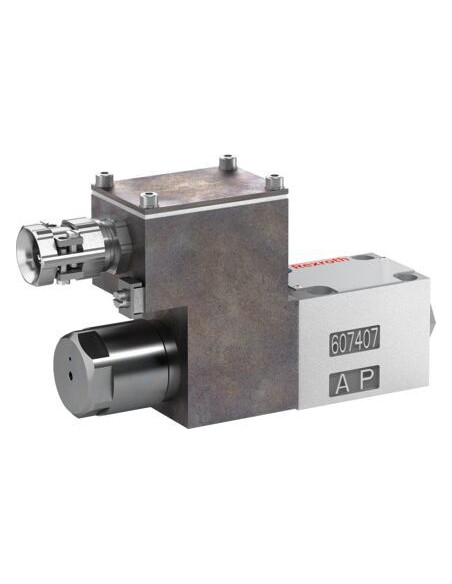

Zawór kierunkowy gniazdowy (grzybkowy) M-4SED6D1X/350CG24N9XEZ2 – R901041728
Gniazdowy zawór kierunkowy M-4SED6D1X/350CG24N9XEZ2 to zaawansowane urządzenie hydrauliczne, przeznaczone do precyzyjnego sterowania kierunkiem przepływu cieczy hydraulicznych w układach przemysłowych. Dzięki bezpośredniemu działaniu oraz sterowaniu elektromagnetycznemu pozwala na szybkie i niezawodne przełączanie, nawet podczas długotrwałego przestoju pod ciśnieniem.
Zastosowanie i możliwości wykorzystania zaworu kierunkowego hydraulicznego
Zawór gniazdowy typu M-4SED6D1X/350CG24N9XEZ2 znajduje szerokie zastosowanie w układach hydraulicznych maszyn przemysłowych, liniach produkcyjnych, systemach automatyki przemysłowej oraz w specjalistycznych urządzeniach wymagających dużego bezpieczeństwa i pewności działania. Idealny do instalacji wymagających pracy pod wysokim ciśnieniem do 350 bar oraz przepływu do 25 l/min.
Typowe zastosowania obejmują:
- przemysł maszynowy – obrabiarki, prasy hydrauliczne
- układy automatyki oraz robotyki przemysłowej
- centralizowane systemy smarowania i chłodzenia
- maszyny rolnicze, budowlane i specjalistyczne
Główne zalety i charakterystyka zaworu grzybkowego hydraulicznego
- Niezawodne sterowanie przepływem – także podczas dłuższych przestojów oraz przy wysokim ciśnieniu roboczym
- Bezpośrednie działanie zaworu zapewnia szybką reakcję układu
- Montaż na płycie zgodnie z normą ISO 4401-03-02-0-05
- Kompatybilność z wieloma typami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD)
- Wytrzymała konstrukcja oraz solidne uszczelnienia NBR
- Łatwe sterowanie elektryczne przez złącze śrubowe przewodów
- Zgodność z wymaganiami dyrektywy ATEX 2014/34/UE (CE)
Budowa i dane techniczne zaworu hydraulicznego M-4SED6D1X/350CG24N9XEZ2
Zawór wyposażony został w dwupozycyjny suwak oraz cztery przyłącza, co umożliwia szerokie zastosowanie w różnorodnych układach. Praca przy napięciu zasilającym 24 VDC oraz solidna konstrukcja z masą 3,9 kg gwarantują długi okres eksploatacji oraz wysoką niezawodność w warunkach przemysłowych.
Gniazdowy zawór kierunkowy – bezpieczeństwo, wydajność i uniwersalność dla przemysłu.
