Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.99 |

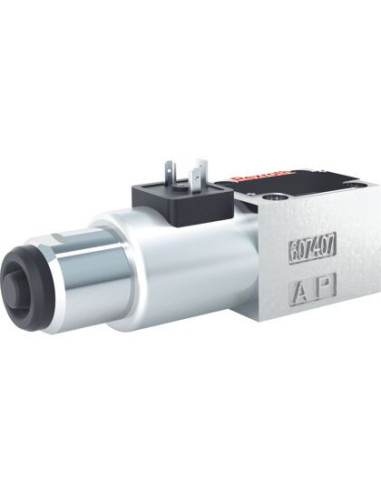

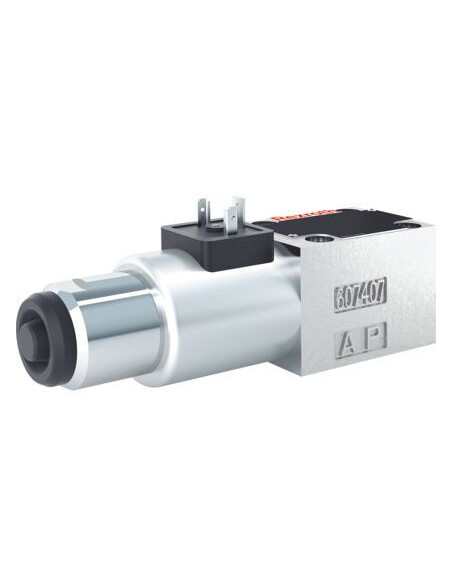

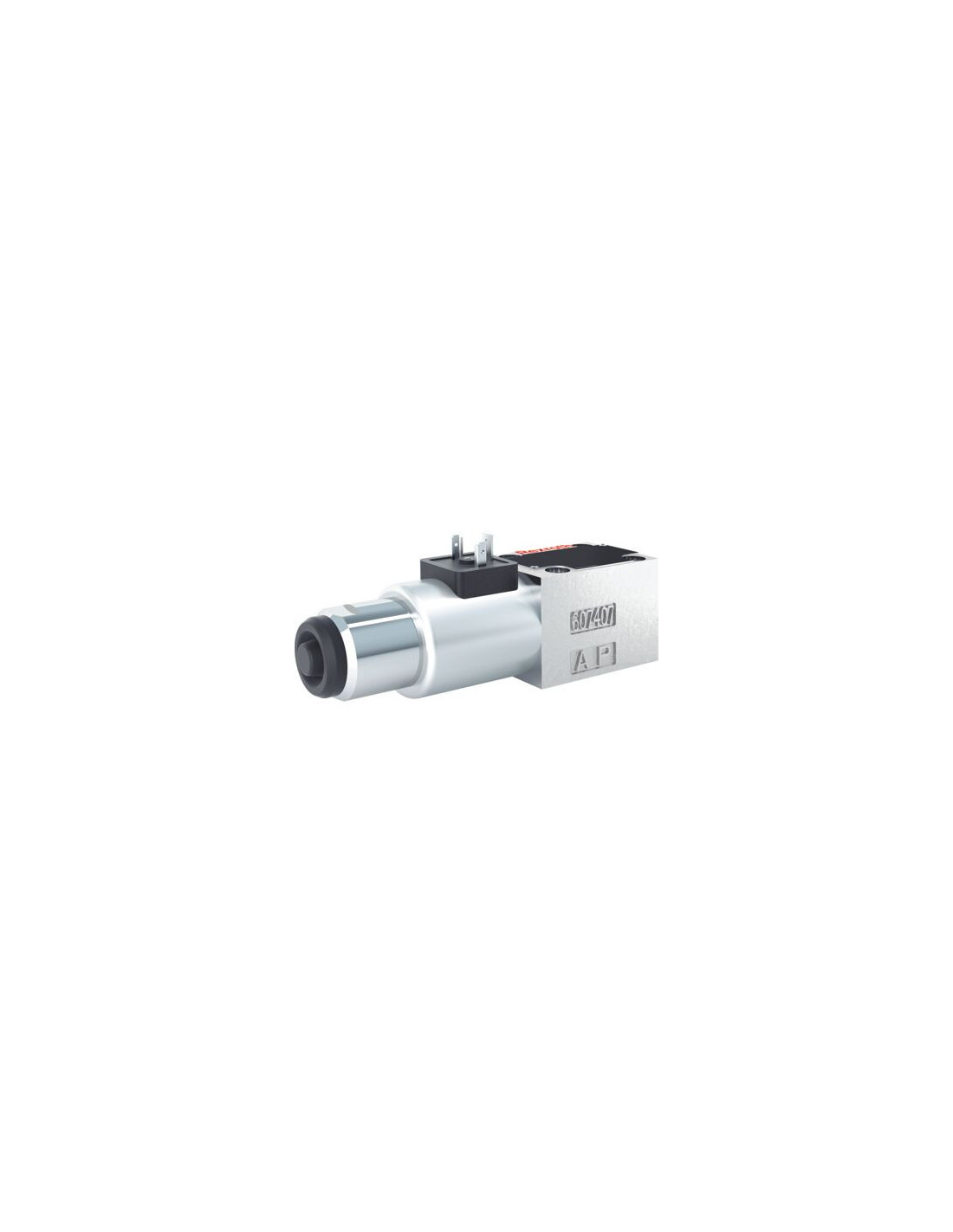

Gniazdowy zawór kierunkowy M-4SED6D1X/350CG24N9XNK4 — Wysoka precyzja i niezawodność w hydraulice siłowej
Gniazdowy (grzybkowy) zawór kierunkowy M-4SED6D1X/350CG24N9XNK4 to przemysłowy element hydrauliczny dedykowany zaawansowanym układom sterowania olejem hydraulicznym. Dzięki zastosowaniu bezpośredniego działania oraz elektromagnetycznego sterowania, urządzenie zapewnia szybkie i precyzyjne przełączanie kierunku przepływu. Wytrzymałość i bezawaryjność zaworu sprawiają, że znajduje on zastosowanie w wymagających aplikacjach przemysłowych, gdzie kluczowe znaczenie ma niezawodność przez długi czas eksploatacji, nawet w warunkach długotrwałego przestoju pod ciśnieniem.
Zalety zaworu gniazdowego kierunkowego
- Bezpośrednie działanie – umożliwia bardzo szybkie przełączanie pozycji bez opóźnień.
- Bezpieczna praca – gwarantuje niezawodność nawet przy dłuższych okresach spoczynku pod wysokim ciśnieniem roboczym (do 350 bar).
- Solidna konstrukcja – wykonany z trwałych materiałów, pozwala na instalację w trudnych warunkach przemysłowych.
- Kompaktowy rozmiar nominalny (6) – umożliwia zastosowanie w urządzeniach o ograniczonej przestrzeni montażowej.
- Łatwość montażu – szybkie podłączenie dzięki montażowi na płycie i standardowej konfiguracji połączeń według ISO 4401-03-02-0-05.
- Kompatybilność z różnymi cieczami hydraulicznymi – współpracuje z szeroką gamą cieczy, takich jak HL, HLP, HLPD, HVLP, HVLPD.
Typowe zastosowanie gniazdowych zaworów kierunkowych
Zawory kierunkowe grzybkowe, takie jak model M-4SED6D1X/350CG24N9XNK4, są szeroko wykorzystywane w układach hydrauliki siłowej:
- maszyny przemysłowe oraz linie produkcyjne,
- prasy hydrauliczne,
- maszyny budowlane,
- układy napędowe obrabiarek,
- systemy automatyki przemysłowej,
- mobilne układy hydrauliczne.
Wszystkie wymienione zastosowania wymagają efektywnej kontroli przepływu i niezawodnego sterowania ruchem, co pozwala na optymalizację pracy oraz minimalizację przestojów serwisowych.
Kluczowe cechy techniczne – Zawór grzybkowy elektromagnetyczny 24V
Symbol graficzny suwaka: D
Zasilanie: 24 VDC
Maksymalne ciśnienie robocze: 350 bar
Maksymalne natężenie przepływu: 25 l/min
Zgodność z normami: EN 175301-803, CE, ATEX
Wybór zaworu M-4SED6D1X/350CG24N9XNK4 to gwarancja stabilnej i precyzyjnej pracy układów hydraulicznych, nawet w ekstremalnych warunkach eksploatacyjnych. Konstrukcja umożliwia długotrwałą pracę bez konieczności częstych przeglądów serwisowych, co przekłada się na wysoką efektywność i bezpieczeństwo stosowania w każdej instalacji przemysłowej.
