Wielkość nominalna 6, , Symbol E, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | SEC 6 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 2.3 |

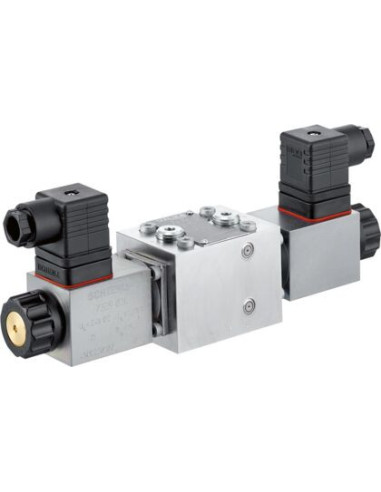

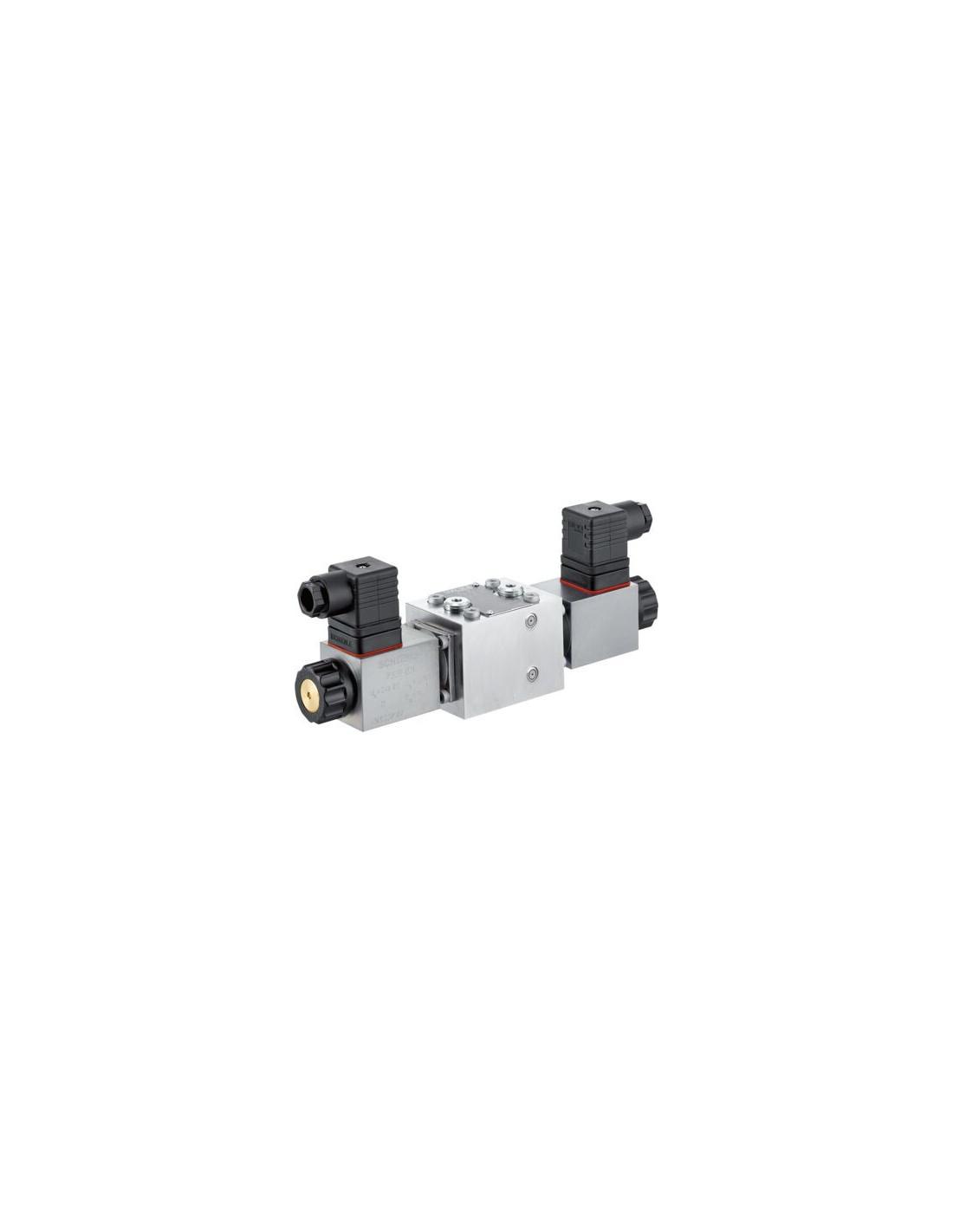

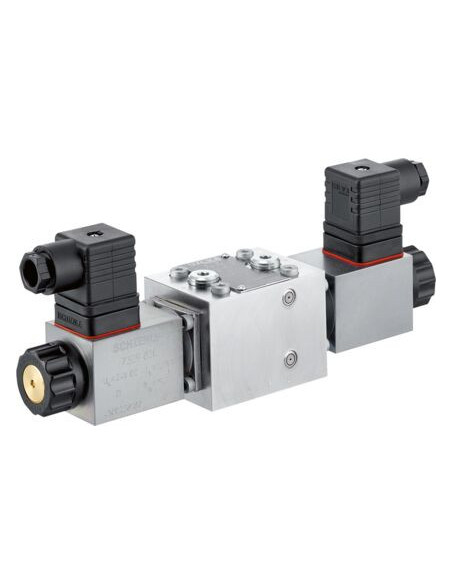

Gniazdowy (grzybkowy) zawór kierunkowy 4SEC6E2X/G24N9K4 – R901509281
Gniazdowy zawór kierunkowy 4SEC6E2X/G24N9K4 to wysokiej jakości komponent hydrauliczny, przeznaczony do wymagających zastosowań przemysłowych. Dzięki swojej konstrukcji i precyzyjnemu wykonaniu gwarantuje niezawodną pracę w szerokim zakresie aplikacji, umożliwiając pewną zmianę kierunku przepływu oleju hydraulicznego.
Zalety gniazdowego zaworu kierunkowego 4/3, sterowanego elektromagnesem
- Bezpośrednie działanie – zapewnia szybki czas reakcji i precyzyjne przełączanie torów przepływu.
- Wytrzymała konstrukcja – wykonany z solidnych materiałów, odpornych na wysokie ciśnienia robocze do 350 barów.
- Bezawaryjne sterowanie – również przy dłuższych okresach przestoju pod ciśnieniem, co znacząco wpływa na bezpieczeństwo i żywotność układów hydraulicznych.
- Uniwersalne typy cieczy roboczych – współpraca z różnymi klasami olejów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD).
- Łatwy montaż na płycie – zgodność z normą ISO 4401-03-02-0-05 ułatwia standaryzowane podłączenie i serwis.
- Kompatybilność elektryczna – podłączenie za pomocą uniwersalnej wtyczki 3-biegunowej (wg EN 175301-803), napięcie sterowania 24 VDC.
Typowe zastosowania w instalacjach hydraulicznych
Zawór gniazdowy kierunkowy 4SEC6E2X/G24N9K4 znajduje szerokie zastosowanie w przemysłowych systemach hydraulicznych, takich jak:
- Układy napędów maszyn przemysłowych – do sterowania cylinderkami i silnikami hydraulicznymi.
- Automatyka przemysłowa – zapewnienie precyzyjnej automatyzacji procesów produkcyjnych.
- Prasy hydrauliczne – regulacja i kontrola kierunku ruchu siłowników pod wysokim ciśnieniem.
- Urządzenia transportu bliskiego – sterowanie mechanizmami unoszenia, przesuwania czy zaciskania.
- Maszyny rolnicze i budowlane – wszędzie tam, gdzie wymagana jest wytrzymałość oraz niezawodność przy pracy w trudnych warunkach.
Konstrukcja i łatwość integracji
Zawór 4-otworowy, trójpozycyjny z trzema stabilnymi pozycjami suwaka umożliwia elastyczne rozwiązania projektowe, zapewnia płynną pracę oraz łatwo integruje się z istniejącymi układami hydraulicznymi. Jego kompaktowa budowa i niewielka masa (2,3 kg) sprzyjają uniwersalności zastosowań oraz ułatwiają montaż w urządzeniach o ograniczonej przestrzeni.
Wysoka trwałość i niezawodność sprawiają, że ten model zaworu jest idealny dla wymagających aplikacji, w których kluczowe są długotrwała, bezobsługowa praca oraz precyzja sterowania przepływem cieczy hydraulicznej.
