Wielkość nominalna 6, Symbol N, ze sterowaniem pneumatycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.S.6,10 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol N |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem pneumatycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | - |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 1.43 |

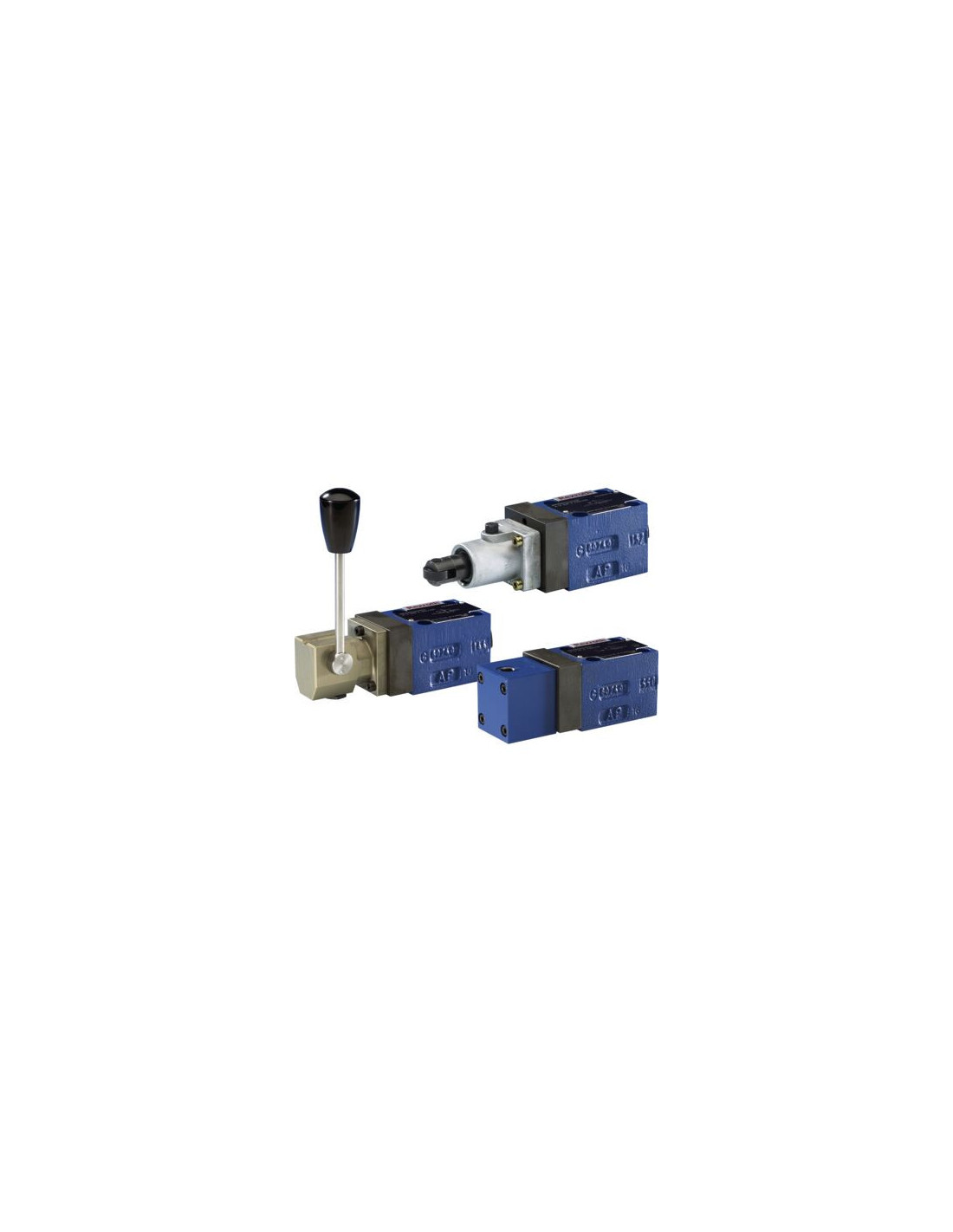

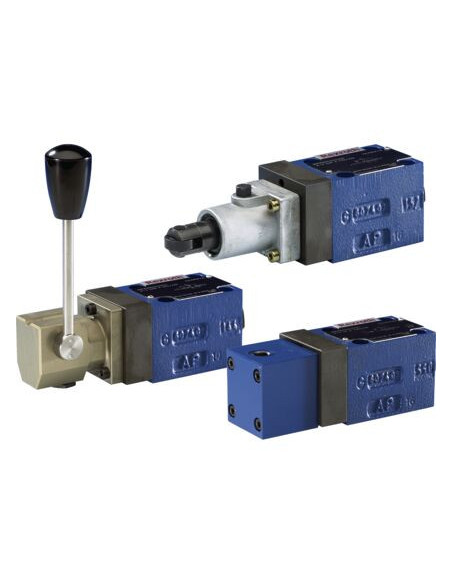

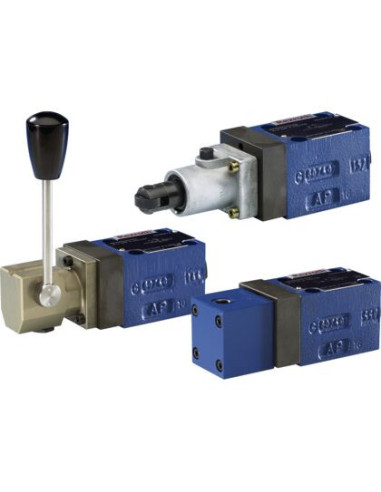

Gniazdowy (grzybkowy) zawór kierunkowy M-2SP6N3X/420 – kluczowy element układów hydraulicznych
Gniazdowy zawór kierunkowy M-2SP6N3X/420 o kodzie R900226629 to wysokiej jakości przemysłowy zawór hydrauliczny, zaprojektowany z myślą o precyzyjnej zmianie kierunku przepływu oleju hydraulicznego zgodnie z symbolem hydraulicznym N. Urządzenie to przeznaczone jest do zastosowania w instalacjach, które wymagają wysokiego ciśnienia roboczego oraz niezawodności, nawet przy dłuższych okresach przestoju pod ciśnieniem.
Zalety i korzyści z zastosowania zaworu gniazdowego M-2SP6N3X/420
- Wytrzymała konstrukcja – zawór przystosowany do pracy pod maksymalnym ciśnieniem roboczym sięgającym 420 bar, co pozwala na zastosowanie w najbardziej wymagających układach.
- Bezpośrednie działanie – zapewnia natychmiastową reakcję na zmianę sygnału sterującego, co przekłada się na precyzyjną i niezawodną pracę systemu.
- Bezpieczne sterowanie pneumatyczne – możliwość sterowania zaworem za pomocą sprężonego powietrza, nawet w warunkach długotrwałego obciążenia.
- Odporność na awarie – konstrukcja gniazdowa zmniejsza ryzyko przecieków i gwarantuje długą żywotność urządzenia.
- Uniwersalność montażu – standard ISO 4401-03-02-0-05 ułatwia integrację z różnorodnymi układami hydraulicznymi.
Typowe zastosowania – zawór kierunkowy gniazdowy w przemyśle
Zawory gniazdowe kierunkowe wykorzystywane są w różnych aplikacjach przemysłowych, gdzie kluczowe jest precyzyjne sterowanie przepływem cieczy roboczej. Najczęściej spotykane zastosowania to:
- Automatyka przemysłowa – sterowanie siłownikami oraz napędami hydraulicznymi w liniach produkcyjnych.
- Maszyny budowlane – niezawodna praca w układach hydraulicznych dźwigów, podestów czy koparek.
- Prasy hydrauliczne – kontrola kierunku przepływu w urządzeniach realizujących cykle robocze pod wysokim ciśnieniem.
- Systemy transportu i podnoszenia – zapewnienie płynnej i bezpiecznej obsługi siłowników oraz innych układów wykonawczych.
Specyfika konstrukcji i kompatybilność
Zawór przystosowany jest do montażu na płycie. Dwa przyłącza oraz dwie pozycje suwaka gwarantują prostotę integracji i efektywne sterowanie. Kompatybilność z różnymi rodzajami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD) pozwala na szerokie zastosowanie w różnych środowiskach pracy.
Korpus wykonany z trwałych materiałów, z uszczelnieniami NBR, zapewnia skuteczną ochronę przed wyciekami oraz długą żywotność, a zwarta konstrukcja (masa 1,43 kg) gwarantuje łatwość montażu nawet w ograniczonej przestrzeni.
Podsumowanie – gniazdowy zawór kierunkowy do wymagających zadań
M-2SP6N3X/420 to solidny zawór kierunkowy, który doskonale sprawdzi się w zaawansowanych instalacjach hydraulicznych, gdzie niezawodność, wytrzymałość na wysokie ciśnienie i bezawaryjna praca są kluczowe. Efektywność działania oraz uniwersalność montażu czynią go idealnym wyborem do szerokiego zakresu zastosowań w przemysłowych systemach hydraulicznych.
