Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 110 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE - Niederspannungsrichtlinie 2014/35/EUCE - Explosionsschutzrichtlinie 2014/34/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.56 |

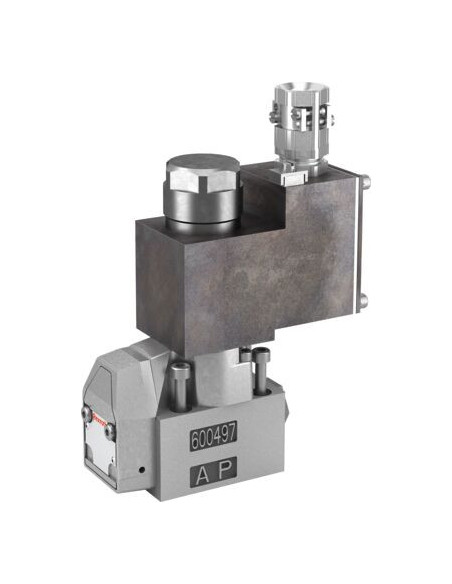

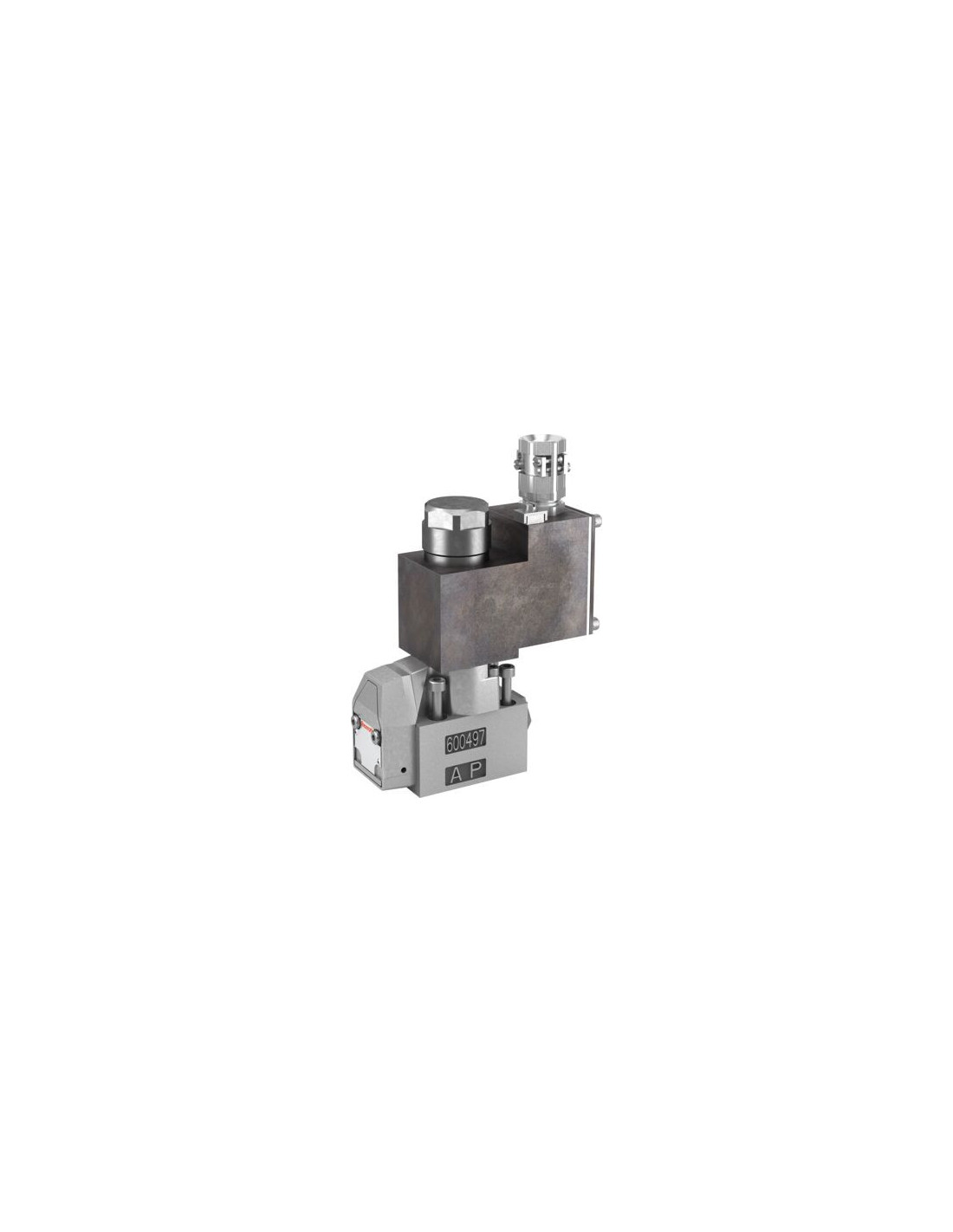

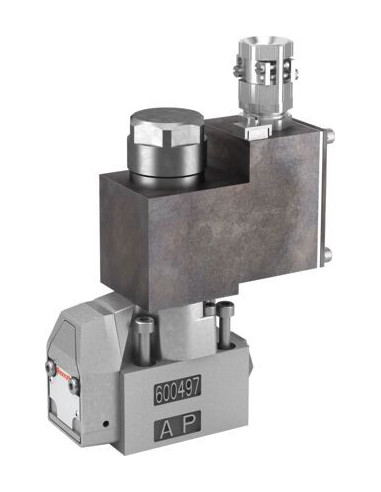

Gniazdowy (grzybkowy) zawór kierunkowy M-4SEW6D3X/420MG110N9XEZ2/V – wysoka niezawodność i precyzja sterowania przepływem
Gniazdowy (grzybkowy) zawór kierunkowy M-4SEW6D3X/420MG110N9XEZ2/V to zaawansowane rozwiązanie dla wymagających aplikacji przemysłowych, zapewniające skuteczną kontrolę kierunku przepływu cieczy hydraulicznej. Urządzenie charakteryzuje się solidną budową oraz doskonałą odpornością na intensywną eksploatację, co czyni je niezawodnym wyborem do zastosowań w warunkach wysokiego ciśnienia roboczego.
Zawór przeznaczony jest do pracy w układach hydraulicznych o dużej mocy, gdzie kluczowe znaczenie ma precyzyjna i bezpieczna zmiana kierunku przepływu. Dzięki bezpośredniemu działaniu oraz elektromagnetycznemu sterowaniu zawór gwarantuje szybkie i stabilne reakcje niezależnie od warunków pracy.
Zalety i korzyści z zastosowania zaworu grzybkowego kierunkowego
- Wytrzymałość na wysokie ciśnienia robocze do 420 bar, umożliwiająca pracę w najbardziej wymagających układach hydraulicznych.
- Szybka i niezawodna zmiana kierunku przepływu – odpowiednia charakterystyka suwaka (symbol D) pozwala na efektywne i powtarzalne przełączanie w systemie.
- Bezpieczeństwo sterowania podczas długotrwałych postojów pod ciśnieniem, co minimalizuje ryzyko awarii i zapewnia ciągłość pracy instalacji.
- Wielofunkcyjność – obsługuje szeroką gamę cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
- Montaż na płycie umożliwia elastyczność przy projektowaniu instalacji oraz szybką wymianę w przypadku serwisu.
- Spełnienie europejskich norm bezpieczeństwa – zgodność z dyrektywami CE, w tym dotyczącymi niskonapięciowej oraz przeciwwybuchowej ochrony.
Typowe zastosowania gniazdowych zaworów kierunkowych M-4SEW6D3X/420MG110N9XEZ2/V
Gniazdowy zawór kierunkowy o nominalnej wielkości 6 znajduje zastosowanie w:
- systemach hydraulicznych maszyn przemysłowych,
- układach sterowania urządzeń mobilnych,
- automatyce przemysłowej,
- przemyśle przetwórczym i maszynowym,
- systemach podnoszenia i pozycjonowania,
- instalacjach wymagających kontroli przepływu przy wysokim ciśnieniu i natężeniu do 25 l/min.
Wyposażenie zaworu w trwałe uszczelnienia FKM zapewnia doskonałą szczelność oraz odporność na agresywne media. Kompaktowa konstrukcja (masa 3,56 kg) pozwala na montaż nawet w ograniczonej przestrzeni, zapewniając jednocześnie wygodny dostęp do przyłączy.
Łatwość integracji i obsługi urządzenia
Wtyczka elektryczna ze złączem śrubowym umożliwia szybki i pewny montaż przewodów zasilających (napięcie 110 VDC). Proste, 2-pozycyjne sterowanie zapewnia intuicyjną obsługę i minimalizuje ryzyko błędów operacyjnych. Zawór M-4SEW6D3X/420MG110N9XEZ2/V pozwala na łatwe włączenie w istniejące układy hydrauliczne zgodnie z normą przyłączy ISO 4401-03-02-0-05.
