350 bar, mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego, wtyk przyrządowy DIN EN 175301-803 (duży wtyk kwadratowy)
Bezpotencjałowe przełączanie natężenia od 1 mA do 2,0 A. Mała histereza, zależnie od wybranego punktu przełączania. Wysoka dokładność powtarzania < 1% w stosunku do ciśnienia regulowanego.
- Suwakowy przekaźnik ciśnienia
- Mikroprzełącznik z funkcją zestyku rozwiernego/zestyku zwiernego
- Przyłącze kołnierzowe
- Poziom ciśnienia maksymalnie 100 barów
- Bez gniazda przewodowego, wtyk przyrządowy DIN EN 175301-803
- Uszczelnienia FKM
Dane techniczne
| Schemat przyłączy | Przyłącze kołnierzowe |
| Rodzina produktów | HED 5 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Sygnał wyjściowy | Mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego |
| Napięcie zasilające | 12...250 V AC/DC |
| Wtyczka elektryczna | Wtyk przyrządowy 4-biegunowy (3 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy (3 + PE) według EN 175301-803 |
| Opis zgodności | CE – wg dyrektywy niskonapięciowej 2014/35/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 0.24 |

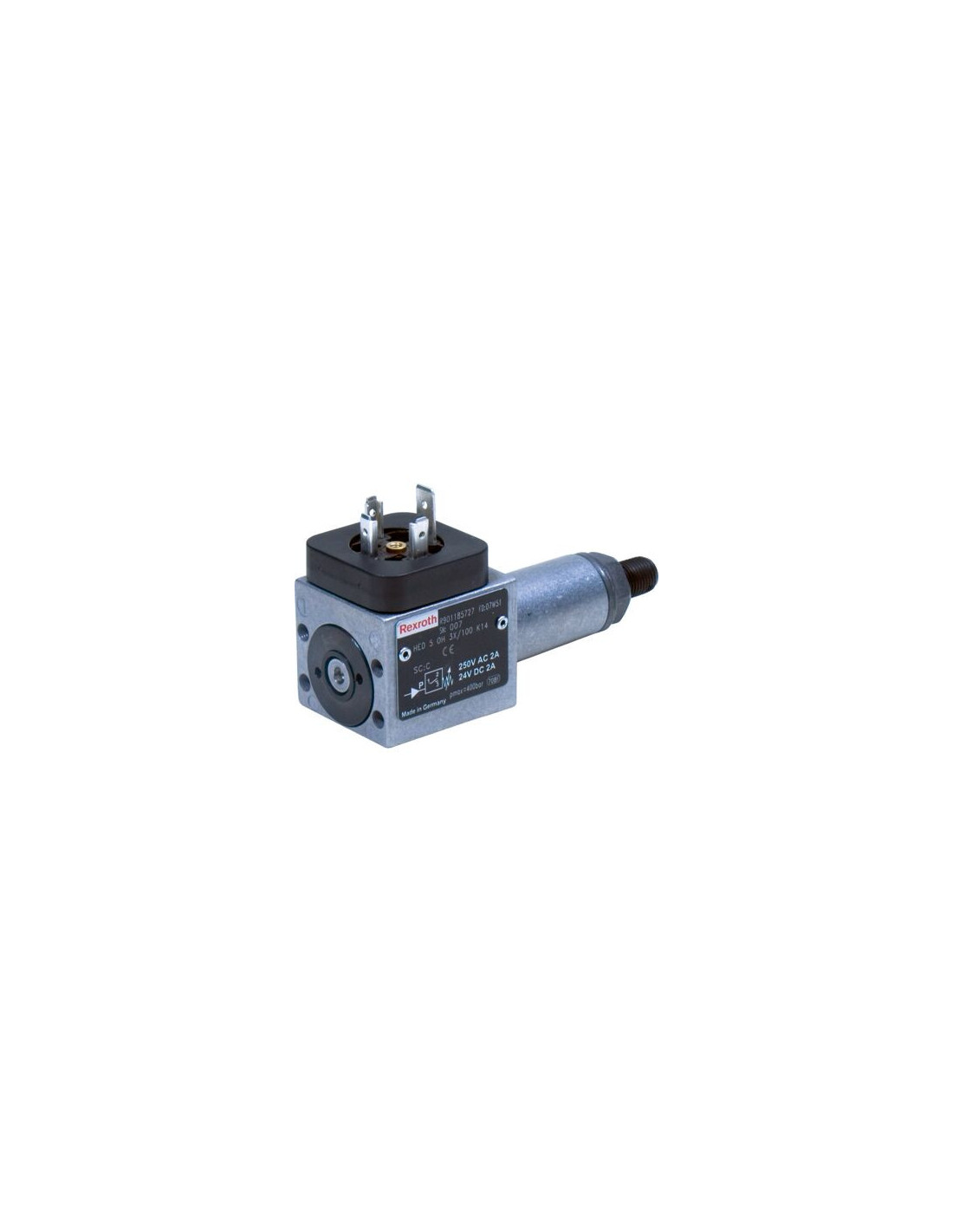

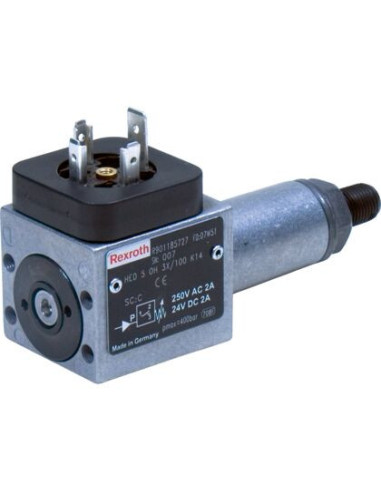

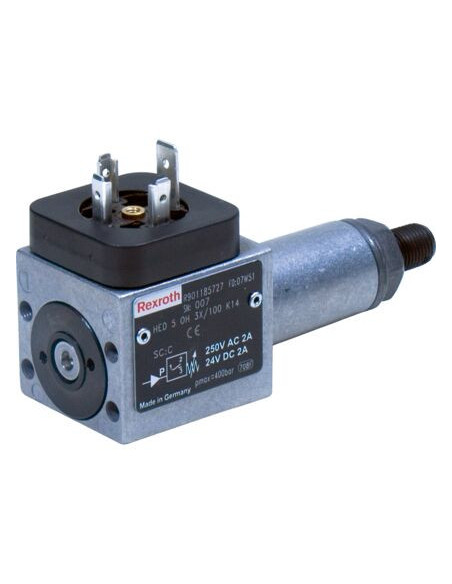

Wyłącznik ciśnieniowy HED 5 OH-3X/100K14V Rexroth – precyzyjna kontrola ciśnienia
Wyłącznik ciśnieniowy HED 5 OH-3X/100K14V marki Rexroth to niezawodne urządzenie do monitorowania i sterowania ciśnieniem w układach hydraulicznych. Wyposażony w mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego oraz standardowy wtyk przyrządowy DIN EN 175301-803 (duży wtyk kwadratowy), jest idealnym rozwiązaniem dla wymagających aplikacji przemysłowych.
Najważniejsze cechy wyłącznika ciśnieniowego HED 5 Rexroth
- Zakres ciśnienia roboczego do 350 bar – wyłącznik umożliwia pracę w wymagających warunkach i przy wysokich wartościach ciśnienia.
- Wysoka precyzja powtarzania – dokładność powtarzania poniżej 1% względem ustawionego ciśnienia gwarantuje stabilną i niezawodną pracę układu.
- Mała histereza – pozwala na szybkie i dokładne reagowanie na zmiany ciśnienia.
- Obsługa szerokiego zakresu napięcia – 12...250 V AC/DC ułatwia integrację z różnorodnymi systemami automatyki.
- Mikroprzełącznik bezpotencjałowy – niezależne przełączanie natężenia od 1 mA do 2,0 A.
- Uszczelnienia FKM – zapewniają odporność na różne media hydrauliczne oraz długą żywotność.
- Przyłącze kołnierzowe – szybka i łatwa instalacja w typowych układach hydraulicznych.
- Zgodność CE – spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE.
Typowe zastosowania wyłączników ciśnieniowych HED 5
Wyłączniki ciśnieniowe Rexroth znajdują szerokie zastosowanie w automatyce przemysłowej, hydraulice siłowej, a także w maszynach budowlanych i rolniczych. Idealne do:
- Ochrony urządzeń i systemów hydraulicznych przed przekroczeniem ustalonego ciśnienia
- Automatyzacji procesów technologicznych, gdzie wymagany jest automatyczny monitoring ciśnienia
- Sterowania sekwencyjnego maszyn i urządzeń
- Realizacji funkcji bezpieczeństwa oraz diagnostyki instalacji
Konstrukcja i zalety stosowania wyłącznika ciśnieniowego Rexroth
Dzięki kompaktowej budowie oraz solidnej konstrukcji, wyłącznik HED 5 OH-3X/100K14V jest łatwy do montażu nawet w ograniczonych przestrzeniach. Stosowane uszczelnienia FKM gwarantują odporność na szeroki zakres cieczy hydraulicznych, a czterobiegunowy wtyk zapewnia łatwe i bezpieczne podłączenie elektryczne. Urządzenie zaprojektowano z myślą o długotrwałej, niezawodnej pracy w najtrudniejszych warunkach przemysłowych.
