400 bar, mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego, wtyk przyrządowy DIN EN 175301-803 (duży wtyk kwadratowy)
Bezpotencjałowe przełączanie natężenia od 1 mA do 2,0 A. Mała histereza, zależnie od wybranego punktu przełączania. Wysoka dokładność powtarzania < 1% w stosunku do ciśnienia regulowanego.
- Suwakowy przekaźnik ciśnienia
- Mikroprzełącznik z funkcją zestyku rozwiernego/zestyku zwiernego
- Przyłącze kołnierzowe
- Poziom ciśnienia maksymalnie 350 barów
- Bez gniazda przewodowego, wtyk przyrządowy DIN EN 175301-803
- Uszczelnienia FKM
Dane techniczne
| Schemat przyłączy | Przyłącze kołnierzowe |
| Rodzina produktów | HED 5 |
| Maks. ciśnienie robocze. [bar] | 400 |
| Sygnał wyjściowy | Mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego |
| Napięcie zasilające | 12...250 V AC/DC |
| Wtyczka elektryczna | Wtyk przyrządowy 4-biegunowy (3 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy (3 + PE) według EN 175301-803 |
| Opis zgodności | CE – wg dyrektywy niskonapięciowej 2014/35/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 0.23 |

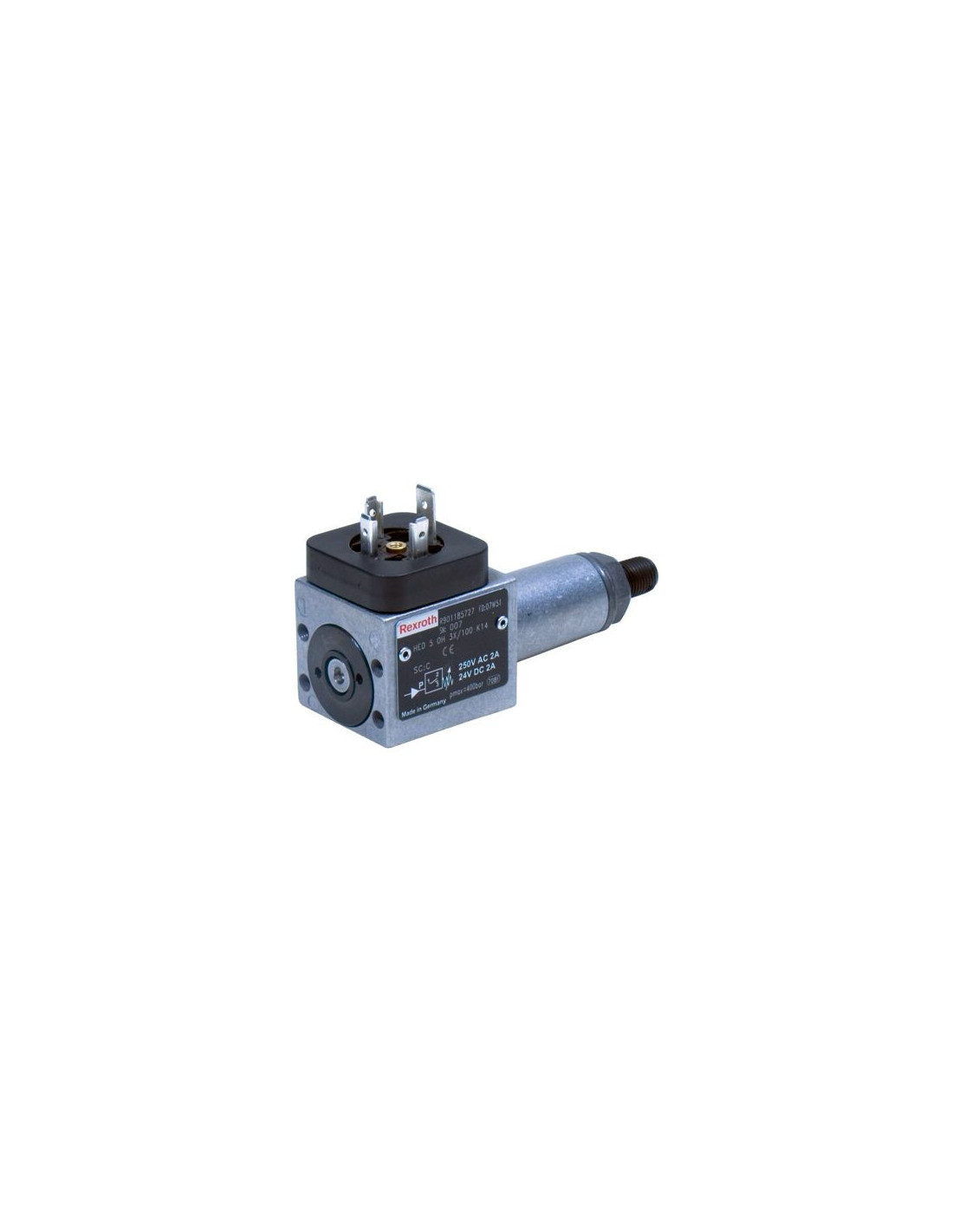

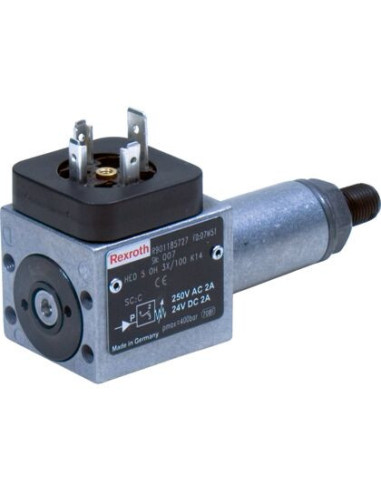

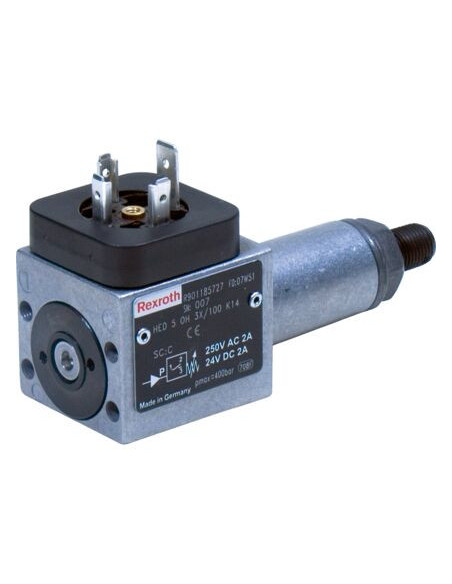

Wyłącznik ciśnieniowy HED 5 OH-3X/350K14V Rexroth – profesjonalne sterowanie ciśnieniem
Wyłącznik ciśnieniowy HED 5 OH-3X/350K14V o kodzie produktu R901227564 to nowoczesny element automatyki przemysłowej, przeznaczony do monitorowania oraz sterowania ciśnieniem w układach hydraulicznych. Urządzenie zostało zaprojektowane z myślą o zastosowaniach wymagających wysokiej precyzji oraz niezawodności działania nawet w ekstremalnych warunkach pracy.
Wyłącznik jest wyposażony w mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego, który umożliwia błyskawiczne i bezpieczne przełączanie obwodów elektrycznych. Dodatkową zaletą jest zastosowanie przyłącza kołnierzowego, które ułatwia montaż i integrację z istniejącymi systemami hydraulicznymi.
Funkcje i zastosowania wyłącznika ciśnieniowego HED 5 OH-3X/350K14V
Wyłącznik ciśnieniowy sprawdzi się wszędzie tam, gdzie konieczna jest automatyczna kontrola poziomu ciśnienia oraz bezpieczeństwo eksploatacji urządzeń hydraulicznych. Typowe zastosowania obejmują:
- Systemy hydrauliczne maszyn przemysłowych
- Układy bezpieczeństwa w przemyśle
- Instalacje do sterowania pompami i siłownikami
- Automatyzację procesów technologicznych
Zakres napięcia zasilania od 12 do 250 V AC/DC pozwala na elastyczne wykorzystanie urządzenia w różnorodnych instalacjach przemysłowych. Wyłącznik obsługuje natężenia od 1 mA do 2,0 A oraz wyróżnia się nieznaczną histerezą, co gwarantuje powtarzalność oraz wysoką dokładność przełączania (< 1% w stosunku do ciśnienia regulowanego).
Najważniejsze zalety wyłącznika ciśnieniowego Rexroth HED 5 OH-3X/350K14V
- Wysoki zakres ciśnienia roboczego – do 400 barów
- Wysoka precyzja powtarzania – < 1%
- Bezpotencjałowe przełączanie – idealne do sterowania i zabezpieczeń
- FKM – wysoka odporność uszczelnień na różne typy cieczy hydraulicznych
- Kompaktowa budowa – niewielka masa (0,23 kg) i łatwy montaż w ograniczonej przestrzeni
- Odporność na szeroką gamę cieczy hydraulicznych: HL, HLP, HVLP, HETG, HEES, HEPG, HFDU, HFDR
Dzięki zgodności z dyrektywą niskonapięciową 2014/35/UE oraz standardem EN 175301-803 (duży wtyk kwadratowy), wyłącznik ciśnieniowy gwarantuje wysoki poziom bezpieczeństwa oraz niezawodność.
Wytrzymałość i niezawodność w codziennej eksploatacji
Wyłącznik ciśnieniowy HED 5 OH-3X/350K14V to sprawdzone rozwiązanie dla wymagających użytkowników, którzy oczekują niezawodności, trwałości i łatwości serwisowania. Odporny na różnorodne media hydrauliczne i przeznaczony do pracy w warunkach wysokiego ciśnienia, jest często wybierany przez firmy z branży przemysłowej, energetycznej czy maszynowej.
Dzięki solidnej konstrukcji oraz uniwersalnym możliwościom zastosowań, produkt stanowi kluczowy element w nowoczesnych systemach automatyki i zapewnia bezpieczeństwo funkcjonowania linii technologicznych.
