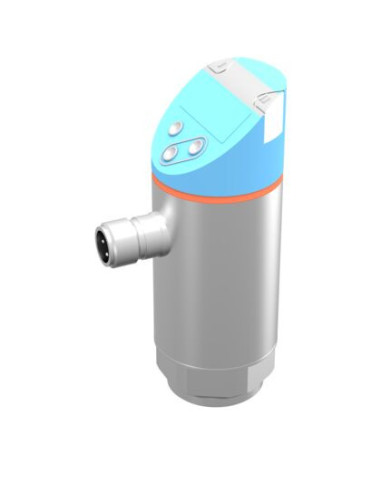

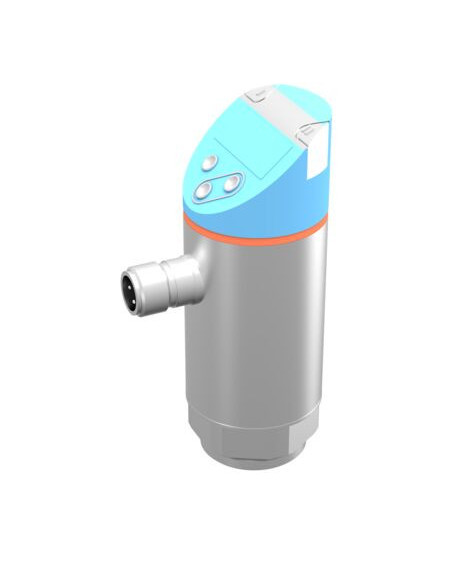

Elektroniczny przełącznik ciśnieniowy, z wyświetlaczem, 1 wyjście przełączające i 1 wyjście analogowe 0...10 V / 4...20 mA, zakres ciśnień 0 … 100 bar, wtyk przyrządowy 4-biegunowy M12x1 A-kodowany, element dławiący
Wskazanie wartości ciśnienia i parametrów. Dodatkowy transfer wartości ciśnienia i wartości diagnostycznych przez IO-Link. Wszystkie części mające kontakt z medium są wykonane ze stali szlachetnej. Doskonała odporność na przeciążenie i rozerwanie.
- Cienkowarstwowa cela pomiarowa
- 1 wyjście przełączające i 1 wyjście analogowe 0…10 V/4…20 mA
- Konfiguracja za pośrednictwem IO-Link lub przycisku na urządzeniu
- Element dławiący w kanale ciśnieniowym
- Wtyk przyrządowy, 4-biegunowy, M12x1, A-kodowany
Dane techniczne
| Schemat przyłączy | Gwint wewnętrzny G1/4 |
| Rodzina produktów | HEDE10 |
| Maks. ciśnienie robocze. [bar] | 100 |
| Sygnał wyjściowy | 1 wyjście przełączające, 1 wyjście analogowe |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | tak |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC,HETG,HEES,HFD |
| Uszczelnienia | FKM |
| Masa [kg] | 0.24 |
Wyłącznik ciśnieniowy elektroniczny HEDE10-3X/100/1/-GI-K35-0 z wyświetlaczem – R901425473
Wyłącznik ciśnieniowy HEDE10-3X/100/1/-GI-K35-0 to nowoczesne i niezawodne urządzenie do kontroli ciśnienia w systemach hydraulicznych, automatyce przemysłowej oraz instalacjach technologicznych. Wyróżnia się elektronicznym układem pomiarowym oraz czytelnym wyświetlaczem, który umożliwia szybki odczyt wartości ciśnienia oraz parametrów pracy.
Elektroniczny wyłącznik ciśnieniowy – zaawansowana funkcjonalność i precyzja
Model HEDE10-3X/100/1/-GI-K35-0 wyposażony jest w jedno wyjście przełączające oraz jedno wyjście analogowe (0…10 V / 4…20 mA), co umożliwia łatwą integrację zarówno z nowoczesnymi, jak i klasycznymi systemami sterowania. Szeroki zakres pomiarowy do 100 bar pozwala na zastosowanie urządzenia w wielu aplikacjach wymagających precyzyjnej kontroli ciśnienia.
Możliwości konfiguracji i komunikacji IO-Link
Wyłącznik ciśnieniowy umożliwia konfigurację parametrów zarówno za pomocą przycisków na obudowie, jak i poprzez interfejs IO-Link. Dodatkowo urządzenie pozwala na transfer wartości ciśnienia i diagnostyki dzięki IO-Link, co zoptymalizuje proces monitorowania i zarządzania systemem.
Zalety konstrukcji i odporność na wymagające warunki pracy
- Obudowa oraz elementy mające kontakt z medium wykonane ze stali nierdzewnej – zapewniają wysoką odporność na działanie cieczy hydraulicznych oraz agresywnych mediów.
- Cienkowarstwowa cela pomiarowa odpowiada za niezwykłą precyzję oraz długotrwałą stabilność pomiaru.
- Odporność na przeciążenia oraz rozerwanie gwarantuje bezpieczeństwo nawet przy wystąpieniu nieoczekiwanych skoków ciśnienia w instalacji.
- Element dławiący w kanale ciśnieniowym poprawia stabilność odczytu i wydłuża trwałość sensora.
Typowe zastosowania wyłącznika ciśnieniowego HEDE10-3X/100/1/-GI-K35-0
Urządzenie przeznaczone jest do szerokiego zakresu zastosowań przemysłowych, w tym:
- Systemy hydrauliczne i pneumatyczne
- Automatyka procesowa
- Monitoring i kontrola ciśnienia w instalacjach technologicznych
- Maszyny przemysłowe i linie produkcyjne
- Systemy smarowania i chłodzenia
Kompaktowa obudowa oraz solidne wykonanie sprawiają, że wyłącznik HEDE10 doskonale sprawdzi się w wymagających środowiskach przemysłowych. Szybki montaż oraz wtyk przyrządowy 4-biegunowy, M12x1 zapewniają łatwość integracji z większością systemów sterowania.
Podsumowanie
Elektroniczny wyłącznik ciśnieniowy HEDE10-3X/100/1/-GI-K35-0 (kod produktu: R901425473) to zaawansowane rozwiązanie dla inżynierów i automatyków ceniących wysoką precyzję pomiaru, niezawodność oraz łatwość integracji z systemami przemysłowymi.
