INPUT: 24 V DC
OUTPUT: 24 V DC
Moc wyjściowa: 7 W
Prąd: 0.3 A
Kondensacja niedozwolona
Restart after overload by removing supply voltage
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 1,5 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe DC | 24 V |
| Prąd wejściowy AC | 0,6 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23,52 V |
| Napięcie wyjściowe DC maks. | 24,48 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 0,3 A |
| Falowość resztkowa maks. | 0,2 % |
Ochrona urządzenia | Elektryczna
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 50 °C |
| Low Voltage Directive | EN 61204-3 |

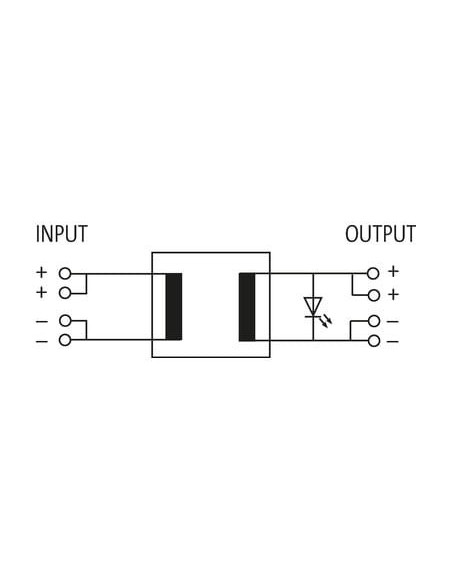

Parametry zacisków
Connection types
| Typ przyłącza 1 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | + |
| PIN 3 | - |
| PIN 4 | - |

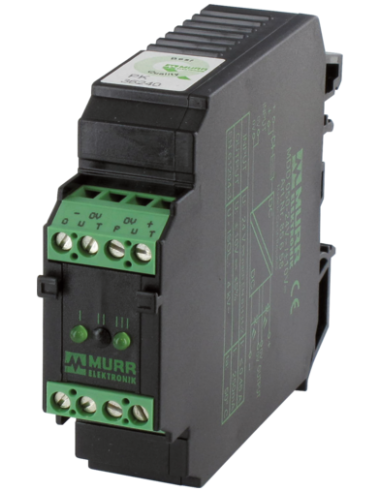

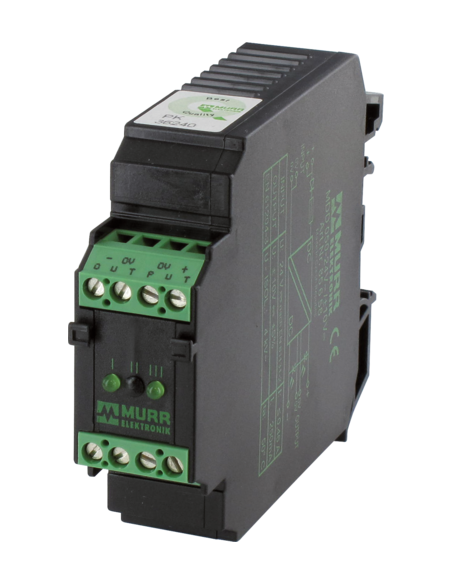

Przetwornica DC/DC 24V 0,3A Murrelektronik – Kod produktu 85655
Przetwornica DC/DC 24V 0,3A firmy Murrelektronik, oznaczona kodem 85655, to niezawodne rozwiązanie do stabilizacji i izolacji napięcia w przemysłowych aplikacjach automatyki i sterowania. Urządzenie zostało zaprojektowane z myślą o zapewnieniu stabilnego napięcia wyjściowego, bezpieczeństwa oraz integracji z różnorodnymi systemami zasilania.
Najważniejsze zalety i właściwości przetwornicy DC/DC 24V
- Stabilne napięcie wyjściowe 24 V DC – idealne do zasilania wrażliwych urządzeń elektronicznych, sterowników PLC, modułów IO oraz innych elementów automatyki.
- Wysoka odporność na przeciążenia i zwarcia – przetwornica posiada wbudowaną ochronę, która zabezpiecza urządzenia podłączone do wyjścia oraz zapewnia długotrwałą, bezawaryjną pracę.
- Napięcie izolowane SELV – bezpieczeństwo użytkowania w aplikacjach przemysłowych, szczególnie w systemach o podwyższonych wymaganiach bezpieczeństwa.
- Kompaktowa budowa i łatwy montaż na szynie DIN (TH35, G32, zgodnie z EN 60715) – szybka i pewna instalacja w rozdzielnicach oraz szafach sterowniczych.
- Możliwość restartu po przeciążeniu przez odłączenie zasilania – zwiększona pewność działania systemu w przypadku awarii.
- Niska falowość resztkowa – stabilność i bezpieczeństwo dla zasilanych podzespołów elektronicznych.
Zastosowania przetwornicy DC/DC 24V Murrelektronik
Przetwornica DC/DC 24 V 0,3 A doskonale sprawdza się w środowiskach przemysłowych, gdzie wymagane jest niezależne źródło stabilizowanego napięcia. Typowe obszary zastosowań to:
- Systemy automatyki przemysłowej – zasilanie sterowników, modułów wejść/wyjść, czujników oraz przekaźników.
- Panele rozdzielcze i szafy sterownicze – zapewnienie separacji galwanicznej i stabilizacji napięcia zasilającego.
- Systemy bezpieczeństwa maszyn – zasilanie elementów bezpieczeństwa wymagających niezależnego źródła SELV.
- Integracja w liniach produkcyjnych – w sytuacjach, gdzie niezbędna jest kompaktowa i efektywna przetwornica zapewniająca długotrwałą pracę.
Budowa i montaż przetwornicy DC/DC 24V/0,3A

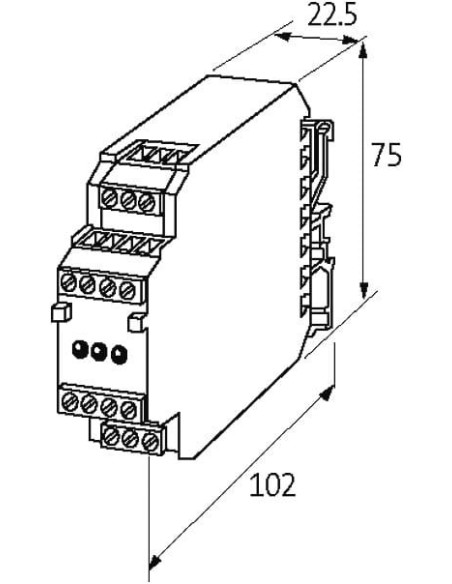

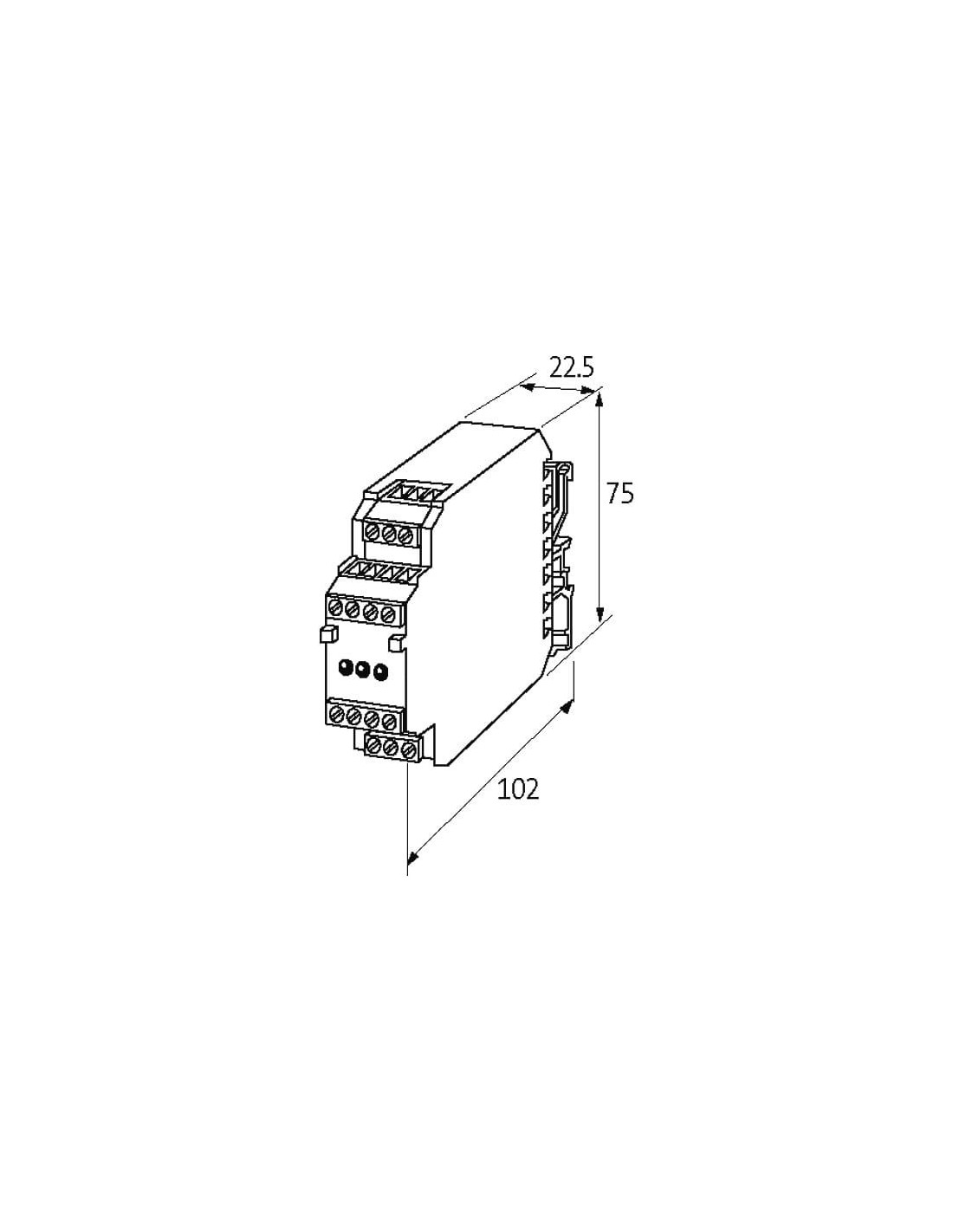

Urządzenie charakteryzuje się wąską obudową o szerokości zaledwie 22,5 mm, co umożliwia oszczędność miejsca w szafie sterowniczej. Przetwornica wyposażona jest w zaciski śrubowe (SK), zapewniające pewne i trwałe podłączenie przewodów. Zgodność z normą EN 61204-3 zapewnia bezpieczeństwo i niezawodność działania nawet w trudnych warunkach przemysłowych.
Odporność środowiskowa i wytrzymałość przetwornicy DC/DC
Urządzenie przeznaczone jest do pracy w szerokim zakresie temperatur od 0°C do +50°C, z zachowaniem bezpieczeństwa dzięki zastosowanej izolacji o napięciu próbnym 4 kV. Kondensacja pary wodnej jest niedopuszczalna, co zapewnia niezawodne funkcjonowanie nawet w trudnych warunkach środowiskowych.
Podstawowe informacje techniczne
- Napięcie wejściowe i wyjściowe: 24 V DC
- Prąd wyjściowy: 0,3 A
- Moc wyjściowa: 7 W
- Stopień bezpieczeństwa: SELV
- Obudowa do montażu na szynie DIN
Dzięki uniwersalności, wysokiej jakości wykonania oraz szerokim możliwościom integracji, przetwornica DC/DC 24V/0,3A Murrelektronik stanowi niezawodny wybór do każdej instalacji wymagającej stabilnego zasilania 24 V DC.
