INPUT: 24 V DC
OUTPUT: 5 V DC
Moc wyjściowa: 7.5 W
Prąd: 1.5 A
Kondensacja niedozwolona
Restart after overload by removing supply voltage
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 1,5 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe DC | 24 V |
| Prąd wejściowy AC | 0,6 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 5 V |
| Napięcie wyjściowe DC min. | 4,9 V |
| Napięcie wyjściowe DC maks. | 5,1 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 1,5 A |
| Falowość resztkowa maks. | 0,2 % |
Ochrona urządzenia | Elektryczna
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 50 °C |
| Low Voltage Directive | EN 61204-3 |
Parametry zacisków
Connection types

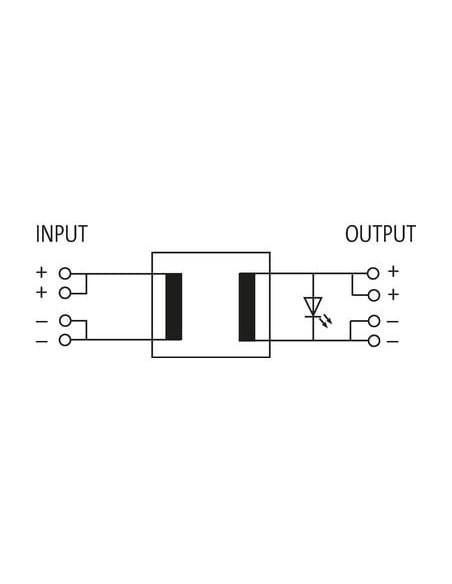

| Typ przyłącza 1 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | + |
| PIN 3 | - |
| PIN 4 | - |

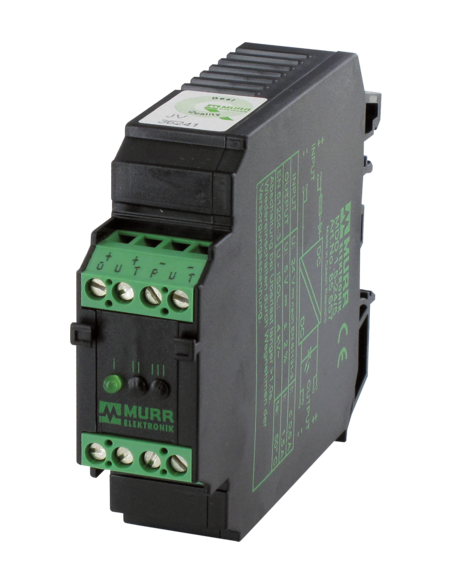

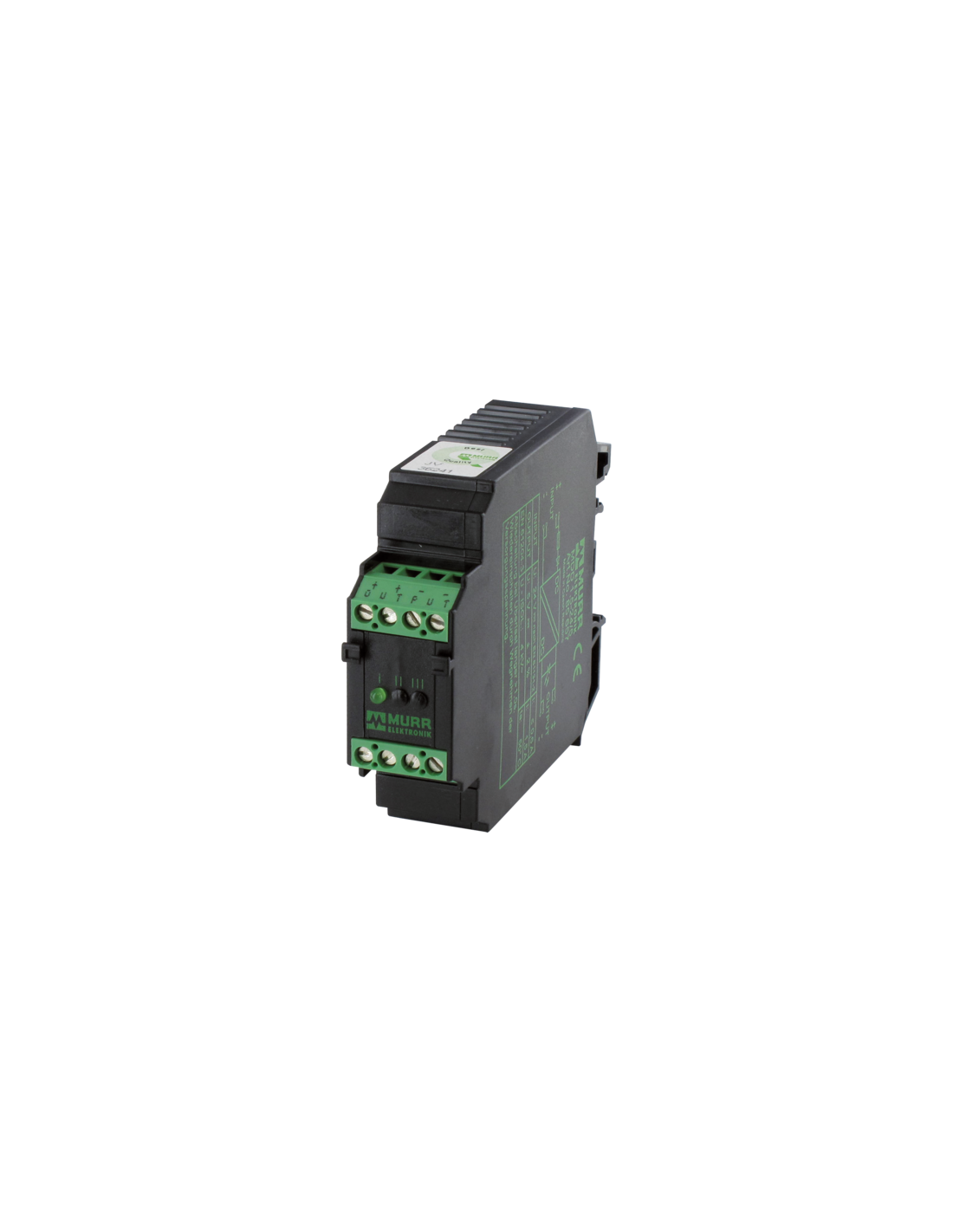

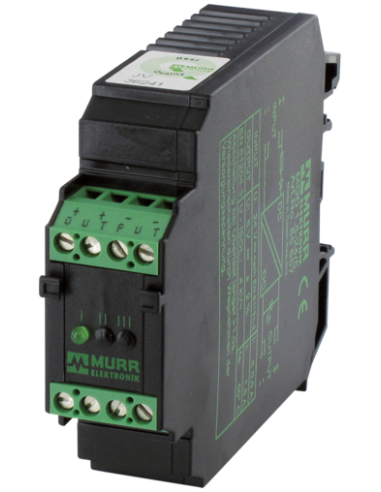

Przetwornica DC/DC 24V na 5V 1,5A – Kod produktu 85657 firmy Murrelektronik
Przetwornica DC/DC 24V na 5V, 1,5A to kompaktowe urządzenie do zasilania elektroniki przemysłowej, automatyki oraz systemów sterowania. Przetwornica znajduje szerokie zastosowanie w miejscach, gdzie konieczna jest stabilizacja oraz konwersja napięcia z 24V DC do 5V DC, niezbędnego dla urządzeń elektronicznych, sterowników PLC, przekaźników oraz czujników.
Zastosowanie przetwornicy DC/DC – niezbędna w automatyce i energetyce
Urządzenie jest szczególnie przydatne:
- w systemach przemysłowych, gdzie występuje zasilanie 24V DC, a wymagane jest napięcie 5V DC,
- w szafach sterowniczych i rozdzielniach,
- do zasilania elementów elektroniki wymagających stabilnego, niskiego napięcia,
- w instalacjach automatyki budynkowej i przemysłowej,
- jako bezpieczne źródło zasilania dla urządzeń komunikacji i transmisji danych.
Najważniejsze cechy i zalety przetwornicy napięcia 85657

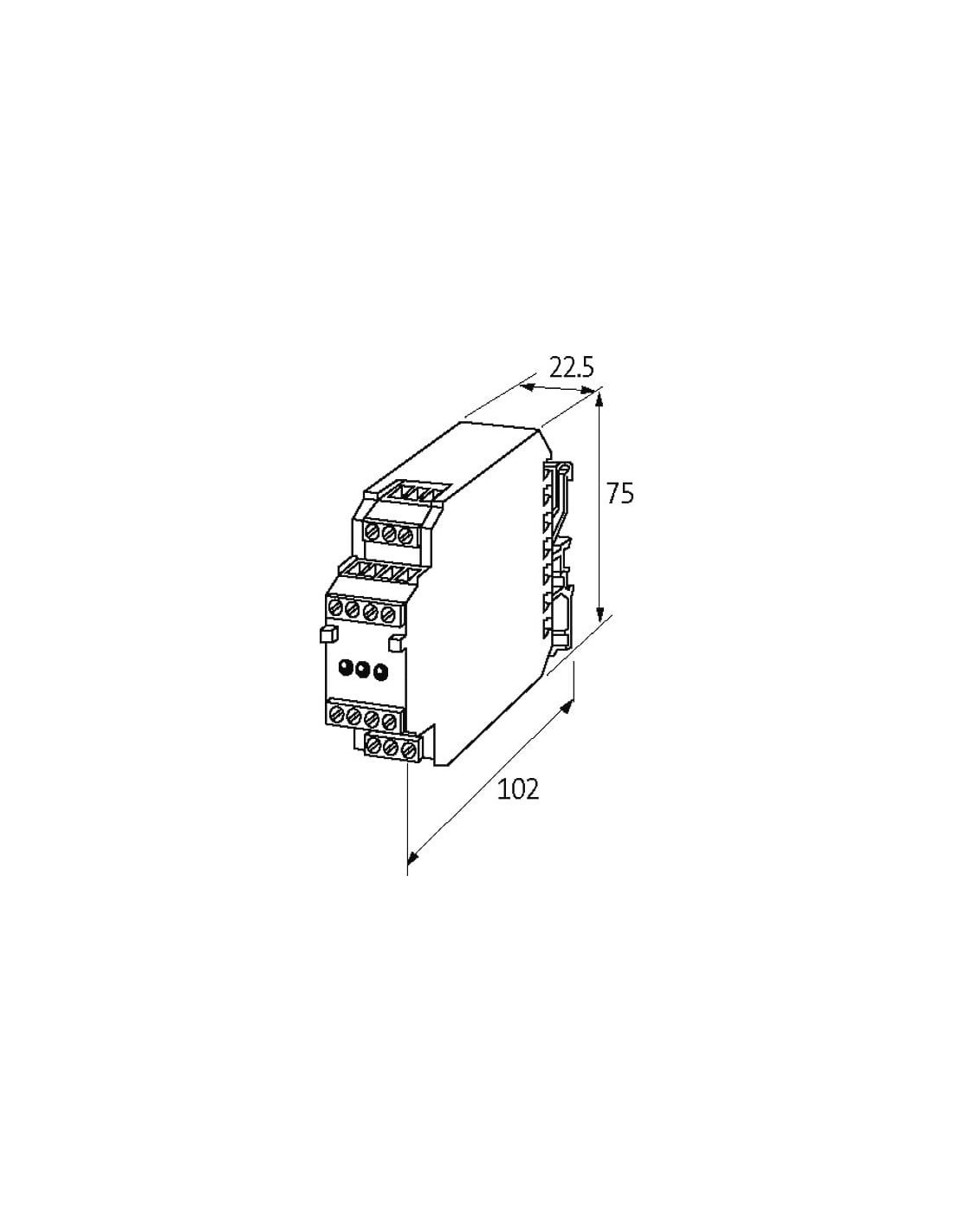

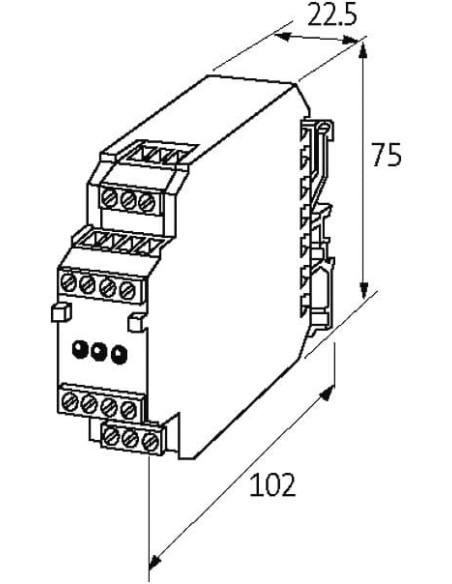

Kompaktowe wymiary (22,5 x 75 x 102 mm) umożliwiają montaż urządzenia na szynie DIN (TH35, G32 zgodnie z EN 60715), co pozwala na szybkie i łatwe umieszczenie w szafach sterowniczych. Odpowiednia konstrukcja zapewnia oszczędność miejsca nawet w najbardziej złożonych układach automatyki.
Bezpieczna praca – przetwornica spełnia wymagania dotyczące stopnia bezpieczeństwa SELV, co gwarantuje bezpieczeństwo pracy urządzeń zasilanych. Wbudowana ochrona przeciwzwarciowa oraz odporność na przeciążenie zapewniają niezawodność w eksploatacji oraz ochronę podłączonych urządzeń.
Stabilność napięcia wyjściowego – urządzenie dostarcza napięcie 5V DC (regulacja w zakresie 4,9 – 5,1V), przy maksymalnym prądzie wyjściowym wynoszącym 1,5A, a resztkowa falowość nie przekracza 0,2%. Pozwala to na bezproblemowe zasilanie wrażliwych urządzeń cyfrowych.
Łatwość instalacji – przetwornica wyposażona jest w zaciski śrubowe (4-biegunowe, typu SK), co umożliwia szybkie i pewne podłączenie przewodów zarówno po stronie wejściowej, jak i wyjściowej.
Typowe przykłady wykorzystania
- Zasilanie sterowników mikroprocesorowych,
- Zasilanie modułów przekaźników, czujników i sygnalizatorów,
- Modernizacja maszyn i linii produkcyjnych,
- Przemysł motoryzacyjny, maszynowy i energetyczny,
- Bramki komunikacyjne i układy IoT wymagające zasilania 5V DC.
Dlaczego warto wybrać przetwornicę DC/DC z wejściem 24V DC i wyjściem 5V DC?
Wybór tego typu przetwornicy znacząco upraszcza integrację systemów automatyki oraz pozwala na bezpieczne zasilanie urządzeń o niskim napięciu z istniejących instalacji 24V. Dzięki szerokiemu zakresowi temperatury pracy (od 0 do 50°C) produkt znajduje zastosowanie nawet w trudnych warunkach przemysłowych. Spełnienie norm EN 61204-3 to dodatkowa gwarancja jakości i niezawodności.
