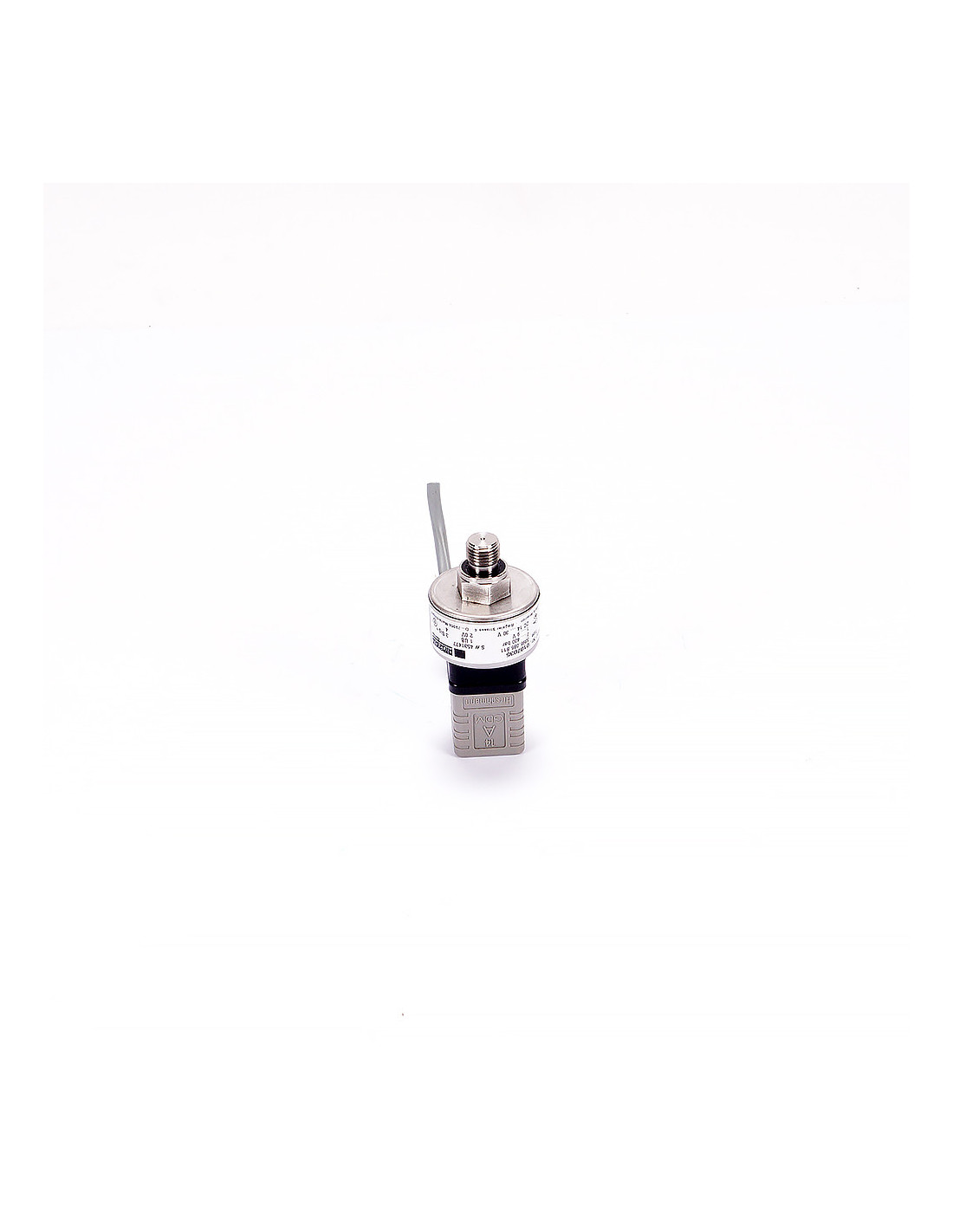

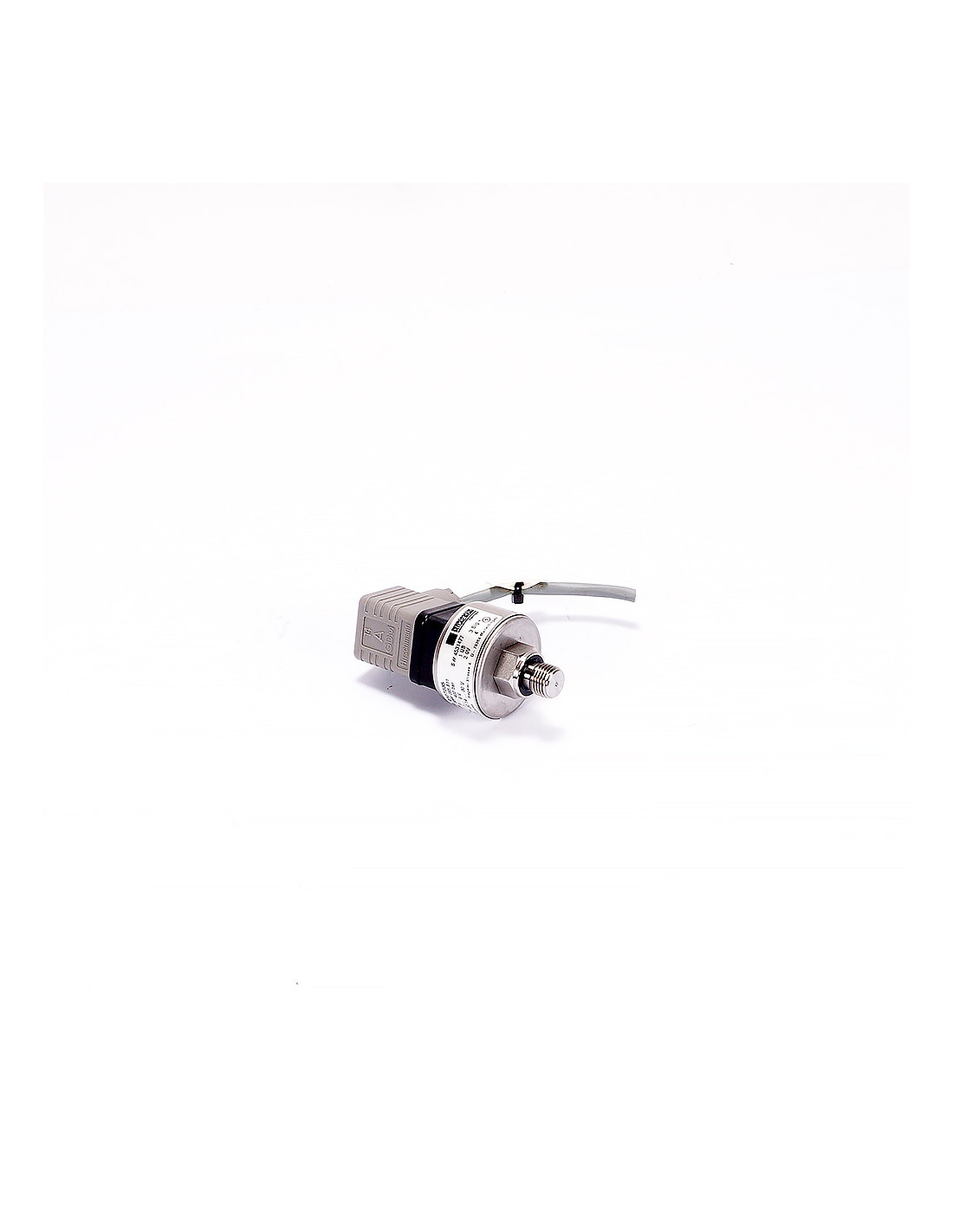

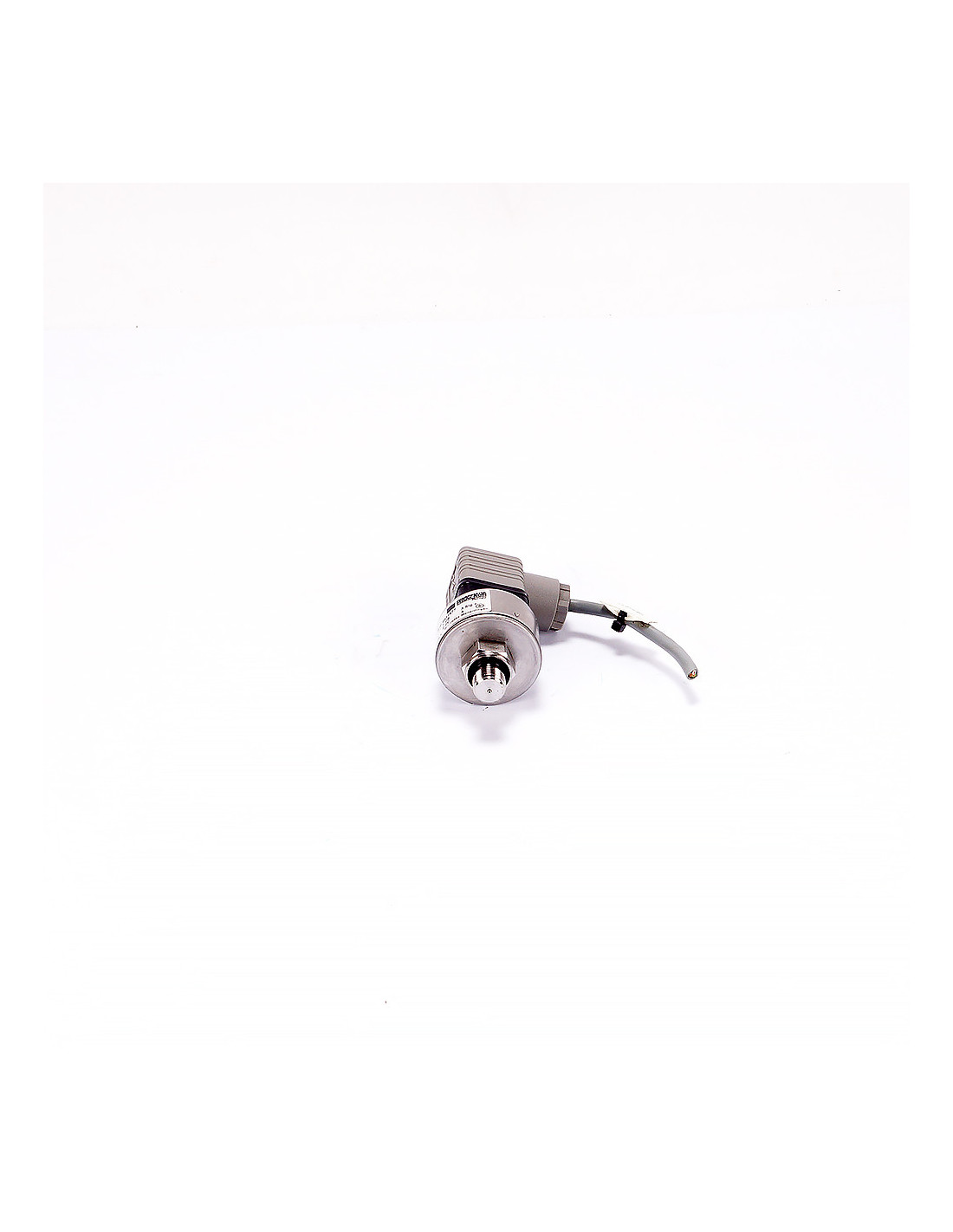

Przetwornik ciśnienia, 0107035, Ferromatik Milacron

Przetwornik ciśnienia 0–400 bar, wyjście 0…10 V — OEM Ferromatik Milacron (typ 3395.086.811, Ident 0107035)

Opis

Kompaktowy przetwornik ciśnienia do hydrauliki o zakresie 0…400 bar (nadciśnienie). Wersja OEM dla Ferromatik Milacron, z napięciowym wyjściem analogowym oraz 3-przewodowym zasilaniem. Szybka odpowiedź, wysoka powtarzalność i odporność na przeciążenia czynią go odpowiednim do szybkich układów sterowania i monitoringu.

Zastosowanie

• Układy hydrauliczne maszyn (wtryskarki, prasy, agregaty)

• Monitorowanie ciśnienia oleju i nieagresywnych cieczy

• Pomiary procesowe wymagające krótkiego czasu narastania sygnału

Kluczowe cechy

• Zakres 0…400 bar, wytrzymałość do 800 bar (burst)

• Wyjście napięciowe 0…10 V lub wariant „1…9 V” z marginesami krańcowymi

• Dokładność typ. ±0,5% FS (do ±1% FS w zależności od partii OEM)

• Bardzo dobra powtarzalność: typ. ±0,1% FS

• Czas odpowiedzi t90 ≤ 2 ms

• Zasilanie 14…30 V DC, pobór prądu ≤ 10 mA

• Obudowa IP65 (z założoną wtyczką), złącze DIN 43650-A

Dane techniczne

• Zakres pomiarowy: 0…400 bar (nadciśnienie, hydraulika)

• Sygnał wyjściowy: napięciowy ~0…10 V; wersja OEM z etykietą „1…9 V”

• Zasilanie: 14…30 V DC (3-przewodowe)

• Pobór prądu: typ. ≤ 10 mA

• Dokładność (lin. + histereza): typ. ±0,5% FS (do ±1% FS w zależności od partii)

• Powtarzalność: typ. ±0,1% FS

• Dryft długookresowy: ≤ ±0,2% FS/rok

• Czas odpowiedzi (t90): ≤ 2 ms

• Przeciążalność (proof): ≥ 1,5× FS ≈ 600 bar

• Ciśnienie zniszczenia (burst): ≥ 2× FS ≈ 800 bar

Warunki pracy i medium

• Medium robocze: oleje hydrauliczne, nieagresywne ciecze

• Temperatura medium/otoczenia: −25…+85 °C

• Zakres kompensacji temperaturowej: 0…80 °C

• Klasa szczelności: IP65 (z założoną wtyczką)

Odporność mechaniczna

• Wibracje: do 20 g (10–2000 Hz)

• Udar: 100 g / 11 ms (typ.)

Materiały i przyłącza

• Części zwilżane: stal nierdzewna (np. 1.4301 / 1.4542 lub równoważne)

• Uszczelnienie procesu: zwykle FKM

• Przyłącze procesowe: G1/4" męskie (ISO 1179-2, czołowe uszczelnienie)

• Złącze elektryczne: DIN 43650-A (Hirschmann GDM)

• Montaż: dowolna orientacja

Pinout (DIN 43650-A)

• 1 — UB: +14…30 V

• 2 — 0 V: masa

• 3 — Uout: sygnał napięciowy

• PE: ekran/ochronny (obudowa)

Skalowanie sygnału

• Wersja 0…10 V:
  p [bar] = (Uout / 10 V) × 400

• Wersja z etykiety „1…9 V”:
  p [bar] = ((Uout − 1 V) / 8 V) × 400
