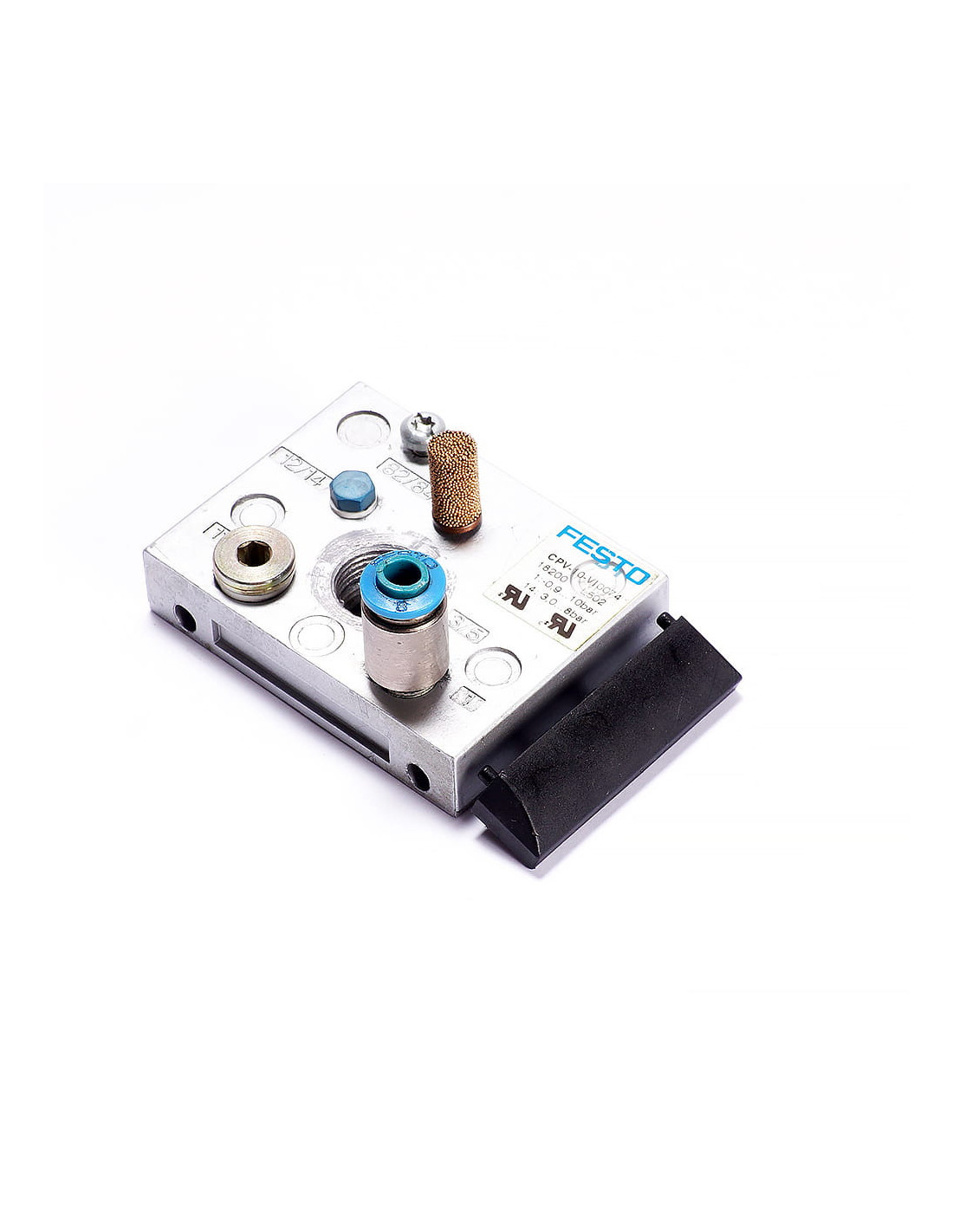

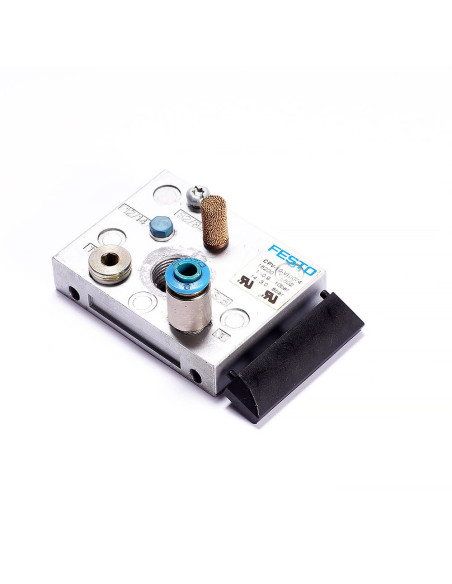

Płyta montażowa do wyspy zaworowej, CPV-10-VI0074 18200 L502, FESTO
Korzyści z zakupów na eShop.Dopak
W naszym sklepie internetowym stawiamy na prostotę zakupów, klarowną nawigację i błyskawiczne dostawy. Zadowolenie naszych klientów jest dla nas priorytetem, dlatego oferujemy kompleksową obsługę na najwyższym poziomie. Nasz doświadczony zespół jest zawsze gotów udzielić odpowiedzi na wszelkie pytania i służyć pomocą przy wyborze idealnego produktu - zachęcamy do kontaktu.
Dane techniczne:
| Producent | FESTO |
| Kod produktu | CPV-10-VI0074 18200 L502 |
| Sterowanie elektryczne | Interfejs AS, System instalacyjny CPI |
| Przyłącze indywidualne | Magistrala polowa, Multi-pin, System elektryczny I/O |
| Typ wyspy zaworowej | 10 |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Temperatura medium | -5 °C ... 50 °C |
| Temperatura otoczenia | -5 °C ... 50 °C |
| Temperatura przechowywania | -20 °C ... 40 °C |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne, 2 - średnie obciążenie korozyjne |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Ciśnienie robocze | -0.09 MPa ... 1 MPa |
| Ciśnienie robocze | -0.9 bar ... 10 bar |
| Informacja o ciśnieniu roboczym | 0 - 0,8 MPa przy zewnętrznym zasilaniu pilotów, 0 - 8 bar przy zewnętrznym zasilaniu pilotów |
| Ciśnienie pilota | 0.3 MPa ... 0.8 MPa |
| Ciśnienie pilota | 3 bar ... 8 bar |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Znak CE | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE, zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX), zgodnie z dyrektywą UE RoHS |
| Znak UKCA | Wg przepisów UK dot. EMV, wg przepisów UK EX, wg przepisów UK RoHS |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark, c UL us - Recognized (OL) |
| Ochrona przeciwwybuchowa | Class I, Div. 2 (US), Strefa 2 (ATEX), Strefa 2 (UKEX) |
| ATEX-Kategoria: gaz | II 3G |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Gc (GB), NEC 500 Class I, Div. 2 |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex ec IIC T4 Gc X |
| Ochrona przeciwwybuchowa Ex— temperatura otoczenia | -5°C <= Ta <= +50°C |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Budowa wyspy zaworowej | Stały raster |
| Maks. liczba pozycji zaworowych | 8 |
| Maks. liczba funkcji zaworu | 16 |
| Maks. liczba stref ciśnienia | 2 |
| Sposób uruchamiania | Elektrycznie |
| Funkcja zaworu | 2x2/2 zamknięty monostabilny, 2x2/2 otwarty/zamknięty monostabilny, 2x3/2 zamknięty monostabilny, 2x3/2 otwarty, monostabilny, 2x3/2 otwarty/zamknięty monostabilny, 5/2 bistabilny, 5/2 monostabilny, Generator podciśnienia, Generator podciśnienia + 2/2 zamknięty monostabilny |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób uszczelnienia | Miękki |
| Wielkość zaworu | 10 mm |
| Przyłącze zasilania powietrzem pilotów | Zewnętrzne, wewnętrzne |
| Maks. normalny przepływ nominalny | 400 l/min przy 10 mm |
| Średnica nominalna | 4 mm |
| Praca na podciśnieniu | Tak |
| Pneumatyczne przyłącze robocze | M7, QS-4, QS-6, QS-1/8, QS-1/4 |
| Przyłącze pneumatyczne 1 | Przyłącze zbiorcze |
| Przyłącze pneumatyczne 2 | M7 |
| Przyłącze pneumatyczne 3 | Przyłącze zbiorcze |
| Przyłącze pneumatyczne 4 | M7 |
| Przyłącze zasilania pilotów 12/14 | Przyłącze zbiorcze |
| Przyłącze odpowietrzania pilota 82/84 | Przyłącze zbiorcze |
| Wskaźnik stanu sygnału | LED |
| Znamionowe napięcie robocze DC | 24 V |
Zalety płyty montażowej do wyspy zaworowej, CPV-10-VI0074 18200 L502:
- Wysoka precyzja płyty montażowej do wyspy zaworowej
- Doskonała jakość wykonania
- Trwałość produktu płyty montażowej
- Bezpieczeństwo użytkowania
- Niezawodność działania
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
