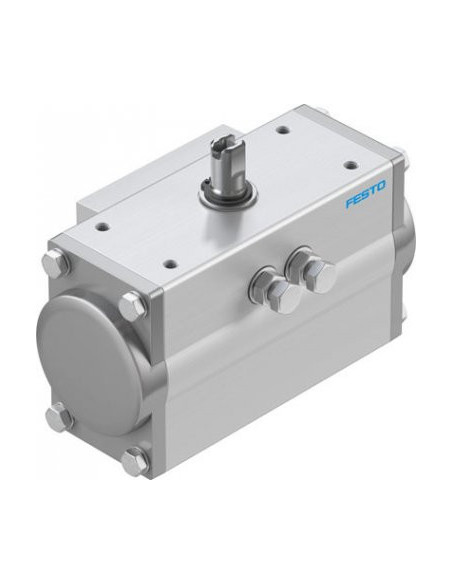

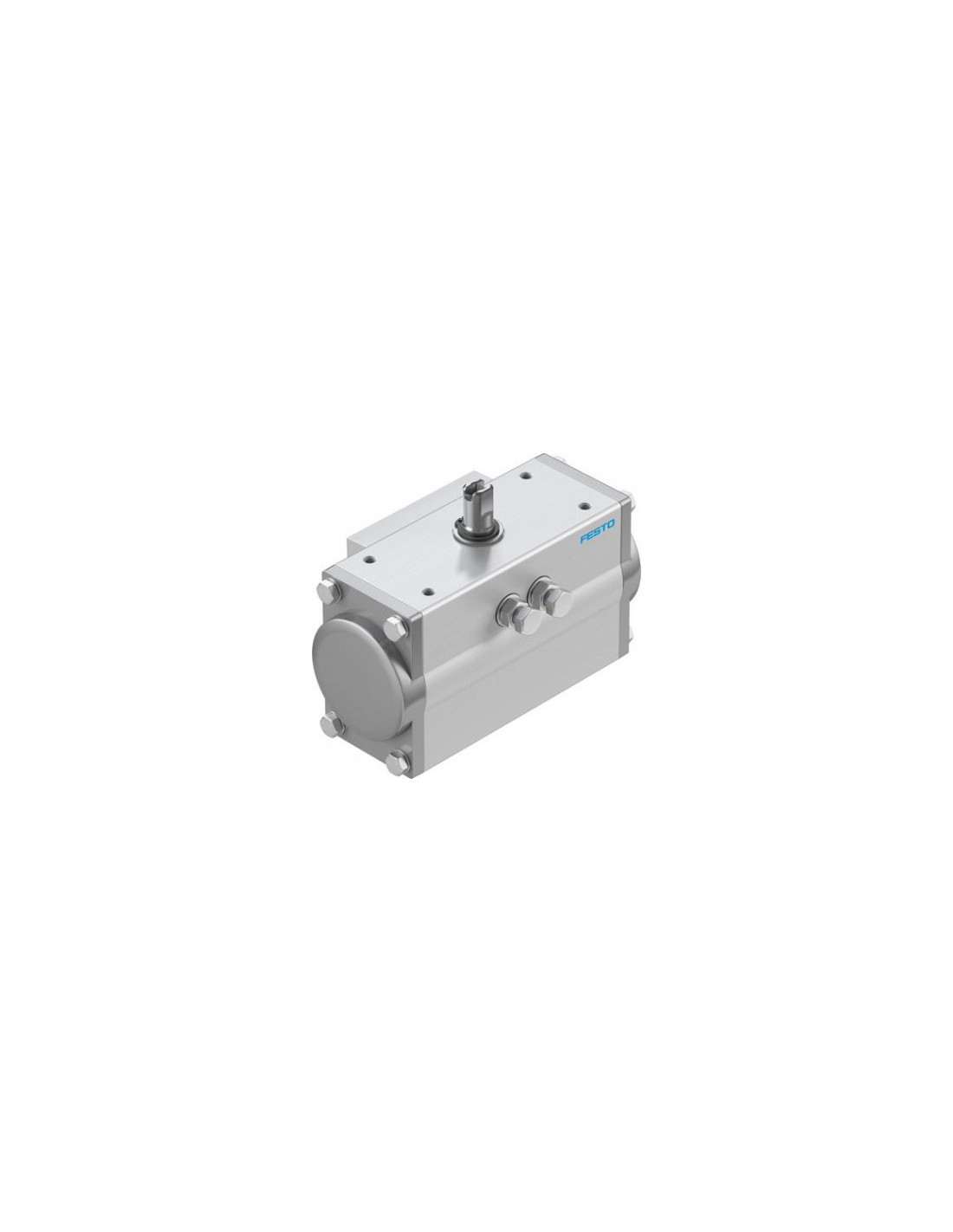

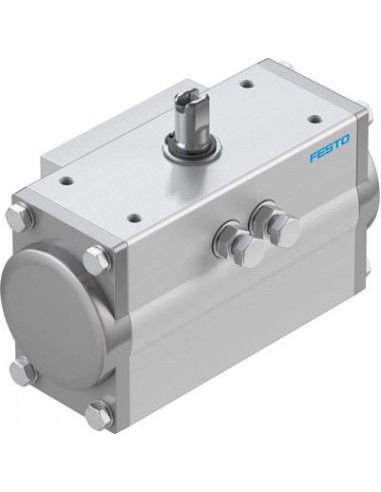

Dane techniczne
| Wielkość napędu zaworu | 60 |
| Układ otworów w kołnierzu | F0507 |
| Kąt obrotu | 90 DEG |
| Zakres regulacji pozycji końcowej przy 0° | od -5 do 5 DEG |
| Zakres regulacji pozycji końcowej przy znamionowym kącie obrotu | od -5 do 5 DEG |
| Głębokość połączenia wałka | 16 MM |
| Przyłącze zgodne z normą do zaworu procesowego | ISO 5211 |
| Pozycja montażu | dowolny |
| Sposób działania | Jednostronnego działania |
| Konstrukcja | Zębatka/zębnik |
| Kierunek zamykania | zamykanie z prawej strony |
| Symbol | 00991266 |
| Przyłacze zaworu zgodne z normą | VDI/VDE 3845 (NAMUR) |
| Punkt podłączenia ustawnika i czujnika położenia jest zgodny z normą | VDI/VDE 3845 wielkość AA 1 |
| Typ urządzenia wg VDMA 66413 | Podzespół zabezpieczający |
| Funkcja bezpieczeństwa | Funkcja bezpieczeństwa polega na tym, że po wyłączeniu sprężonego powietrza i odpowietrzeniu komory sprężynowej siłownik przełącza się w zdefiniowane bezpieczne położenie przełączające. Ten ruch przełączający jest realizowany przez siłę pakietu sprężyn. |
| Safety Integrity Level (SIL) | do SIL 2 Low Demand mode, do SIL 3 w redundantnej architekturze, do SIL 1 High Demand mode |
| Certyfikat dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | Produkt nadaje się do zastosowań SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w częściach systemów sterowania związanych z bezpieczeństwem do SIL 1, High Demand, do SIL 3 w redundantnej architekturze |
| Ciśnienie robocze/MPA | od 0.2 do 0.8 MPA |
| Ciśnienie robocze/BAR | od 2 do 8 BAR |
| Ciśnienie robocze/PSI | od 29 do 116 PSI |
| Nominalne ciśnienie robocze/MPA | 0.6 MPA |
| Nominalne ciśnienie robocze/BAR | 6 BAR |
| Nominalne ciśnienie robocze/PSI | 87 PSI |
| Znak CE (patrz deklaracja zgodności) | zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX) |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK EX |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Db (GB), EPL Gb (GB) |
| Jednostka certyfikująca | DNV TAP00001CE, TÜV Rheinland 968/V 1106.01/2023 |
| ATEX-Kategoria: gaz | II 2G |
| ATEX-Kategoria: pył | II 2D |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex h IIC T4 Gb X |
| Ex-Rodzaj ochrony przed zapłonem pyłów | Ex h IIIC T105°C Db X |
| Ochrona przeciwwybuchowa Ex— temperatura otoczenia | -20°C <= Ta <= +80°C |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Punkt rosy min. 10°C poniżej temperatury otoczenia i medium, Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | od -20 do 60 GC |
| Temperatura otoczenia | od -20 do 80 GC |
| Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0° | 44 NM |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | 24.9 NM |
| Informacja o momencie obrotowym | Roboczy moment obrotowy napędu nie może być wyższy niż podany w normie ISO 5211 maksymalny dopuszczalny moment obrotowy, w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Moment obrotowy od sprężyny powrotnej przy kącie obrotu 0° | 25.1 NM |
| Moment od sprężyny powrotnej przy kącie obrotu 90° | 44.2 NM |
| Waga produktu | 3262 G |
| Połączenie wałka | T14 |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Aluminiowy odlew ciśnieniowy, powlekany |
| Materiał uszczelnień | NBR |
| Materiał sprężyny | Stal sprężynowa |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał tłoka | Aluminiowy odlew ciśnieniowy |
| Materiał łożyska | Polioksymetylen |
| Materiał krzywki | Nierdzewna stal stopowa |
| Materiał śrub | Stal wysokostopowa nierdzewna |
| Materiał wałka | Stal, niklowana |
