Dane techniczne
| Ciśnienie pracy | 0,5 - 8 bar |
| Medium | przefiltrowane sprężone powietrze 50um |
| Smarowanie | trwałe nasmarowanie smarem stałym ( dodatkowe smarowanie mgłą olejową niewymagane) |
| Temperatura medium | od 0˚C do +40˚C |
| Temperatura otoczenia | -10°C do +80°C(dla Vitonu +100°C / opcja ATEX) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium anodowane |
| Taśma uszczelniająca | stal nierdzewna |
| Tłok/wózek | aluminium anodowane |
| Taśma maskująca | stal nierdzewna |
| Profil | aluminium anodowane |
| Uszczelnienia | NBR grafitowany(opcja Viton) |
| Zakres średnic | Ø16 do Ø63 |
| Skoki robocze | Ø16mm - do 4300 mm, Ø25 - 63 mm do 5700 mm |
| Prędkość tłoka | dla uszczelnień NBR=V1m/s, opcja V |
| Średnica | 25 mm |
| SKOK | 250 |
| A | 100 |
| B | 21 |
| C | 23 |
| D | 111 |
| E | 65 |
| G | G1/8 |
| H | 2 |
| L | 8,5 |
| M | M5 |
| M1 | M5 |
| N | 10 |
| N1 | 12 |
| P | 52,5 |
| QxQ1 | 36x36 |
| S | 33 |
| VS | 27 |
| VH | 27 |
| WS | 40 |
| WH | 40 |
| Z | 6,5 |
Siłownik beztłoczyskowy pneumatyczny D25x280 – szeroki wózek
Siłownik beztłoczyskowy pneumatyczny D25x280 ze szerokim wózkiem to zaawansowane rozwiązanie dla aplikacji przemysłowych, które wymagają precyzyjnego i niezawodnego przesuwu liniowego na dużych odległościach. Produkt wyposażony jest w mechanizm beztłoczyskowy, który eliminuje konieczność zastosowania wysuwającego się tłoczyska, co pozwala na uzyskanie kompaktowej konstrukcji przy jednoczesnym zachowaniu dużej długości przesuwu.
Zastosowania siłowników beztłoczyskowych w przemyśle
Siłowniki beztłoczyskowe pneumatyczne, takie jak D25x280, znajdują szerokie zastosowanie w wielu sektorach przemysłu. Są wykorzystywane między innymi w:
- Liniach produkcyjnych i montażowych – do automatyzacji transportu detali na znaczne odległości.
- Systemach pakowania – do precyzyjnego pozycjonowania opakowań i produktów.
- Robotyce przemysłowej – jako elementy wykonawcze torów przesuwu ramion oraz głowic roboczych.
- Automatycznych systemach magazynujących.
- Maszynach specjalistycznych, gdzie konieczne jest ograniczenie długości zabudowy siłownika przy jednoczesnym uzyskaniu długiego ruchu roboczego.
Budowa i kluczowe cechy konstrukcyjne siłownika D25x280
Siłownik beztłoczyskowy oparty jest na solidnym, anodowanym profilu aluminiowym, który zapewnia wysoką wytrzymałość mechaniczną przy jednoczesnym ograniczeniu masy. Szeroki wózek umożliwia stabilne prowadzenie nawet przy dużych obciążeniach bocznych oraz zapewnia precyzyjny ruch liniowy. Konstrukcja z zastosowaniem taśmy uszczelniającej ze stali nierdzewnej oraz grafitowych uszczeleń NBR (opcjonalnie Viton) gwarantuje szczelność oraz długotrwałą, bezawaryjną pracę nawet w trudnych warunkach.
Produkt jest trwale nasmarowany, co eliminuje potrzebę dodatkowego smarowania podczas eksploatacji. Wariant wyposażony w pneumatyczną amortyzację doskonale sprawdza się w dynamicznych aplikacjach, a opcje wykonania, takie jak uszczelnienia Viton, umożliwiają pracę w podwyższonych temperaturach lub w środowisku wymagającym certyfikacji ATEX.
Korzyści wynikające z zastosowania siłownika beztłoczyskowego
- Oszczędność miejsca – kompaktowa zabudowa umożliwia instalację siłownika w ograniczonej przestrzeni bez konieczności wydłużania układu napędowego.
- Długi skok roboczy – możliwość realizacji przesuwów liniowych nawet do kilku metrów.
- Precyzja i powtarzalność ruchu – stabilność prowadzenia dzięki szerokiemu wózkowi.
- Łatwa integracja z innymi podzespołami – bogactwo wymiarów i dostępnych mocowań.
- Praca w szerokim przedziale temperatur i ciśnień.
Możliwości konfiguracji i dopasowania

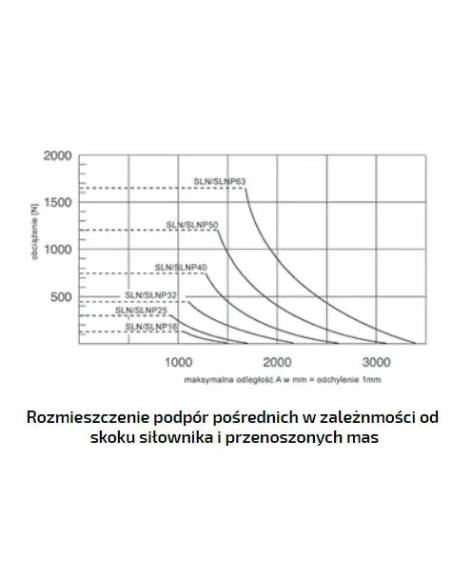

Siłownik D25x280 może być skonfigurowany zgodnie z wymaganiami aplikacji. Dostępność różnych średnic, długości skoku oraz opcji uszczelnień daje możliwość precyzyjnego dopasowania do danego procesu technologicznego. Dzięki mocowaniom pośrednim możliwa jest optymalizacja podparcia siłownika pod kątem długości skoku i przenoszonych obciążeń, zgodnie z wykresem obciążeniowym.
Idealny wybór do wymagających aplikacji automatyki
Wariant D25x280 z szerokim wózkiem to niezawodne rozwiązanie do automatyzacji transportu wewnętrznego, montażu oraz pozycjonowania elementów w systemach przemysłowych, gdzie wymagany jest zarówno długi skok, jak i wysoka stabilność prowadzenia. Dzięki swoim właściwościom konstrukcyjnym i możliwościom adaptacyjnym, produkt sprawdzi się zarówno w nowych aplikacjach, jak i w modernizacji istniejących linii technologicznych.
