Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -10°C ÷ +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko - poliuretan / tłok - NBR(opcja Viton) |
| Zakres średnic | Ø160 do Ø320 |

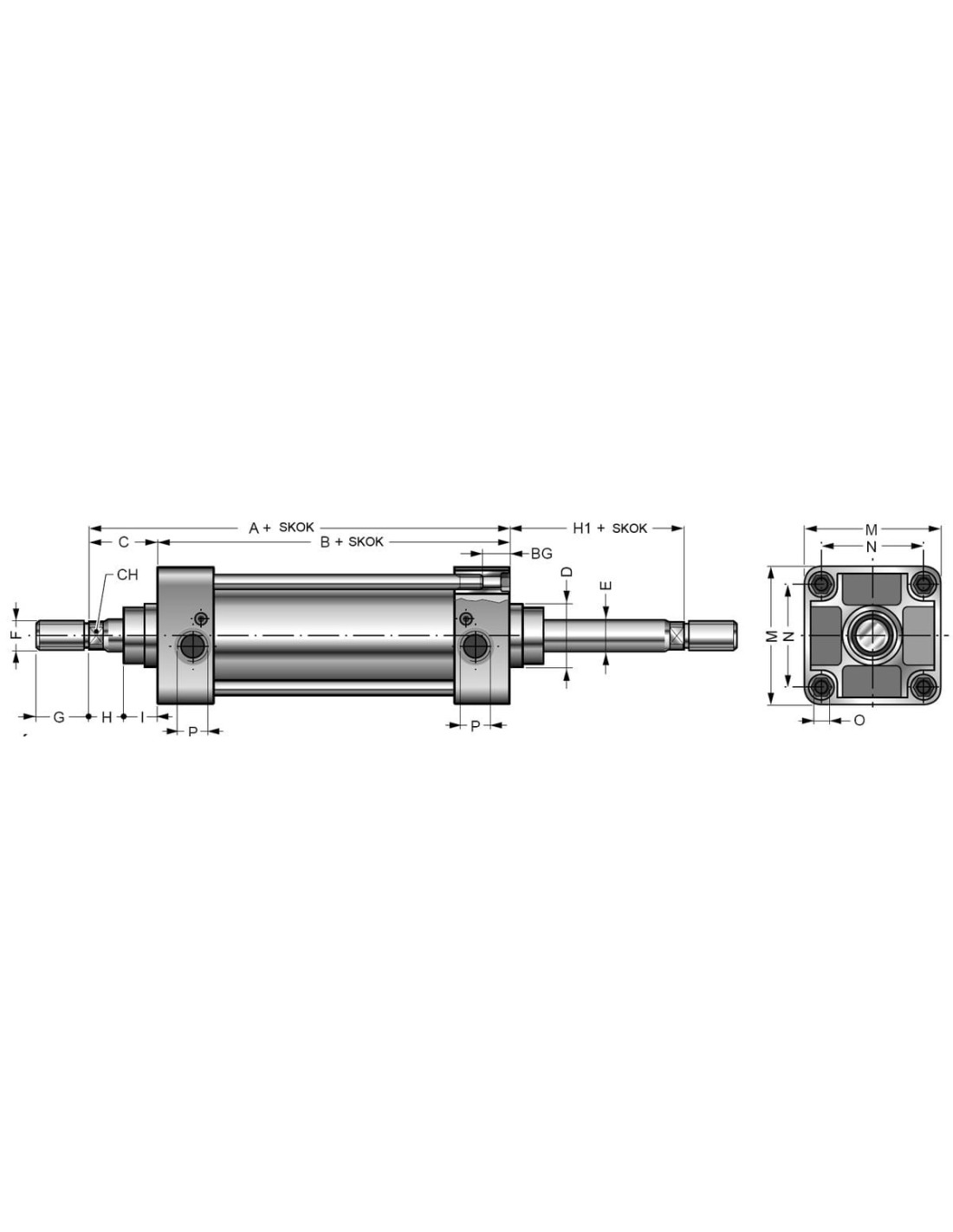

| Średnica | 200 mm |
| SKOK | 200 |
| A | 275 |
| A+SKOK | 475 |
| B | 180 |
| B+SKOK | 380 |
| C | 95 |
| ØD | 75 |
| ØE | 40 |
| ØF | M36x2 |
| G | 72 |
| H | 50 |
| H1 | 95 |
| H1+SKOK | 295 |
| I | 65 |
| M | 220 |
| N | 175 |
| ØO | M16 |
| ØP | G3/4 |
| BG | 23 |
| CH | 36 |

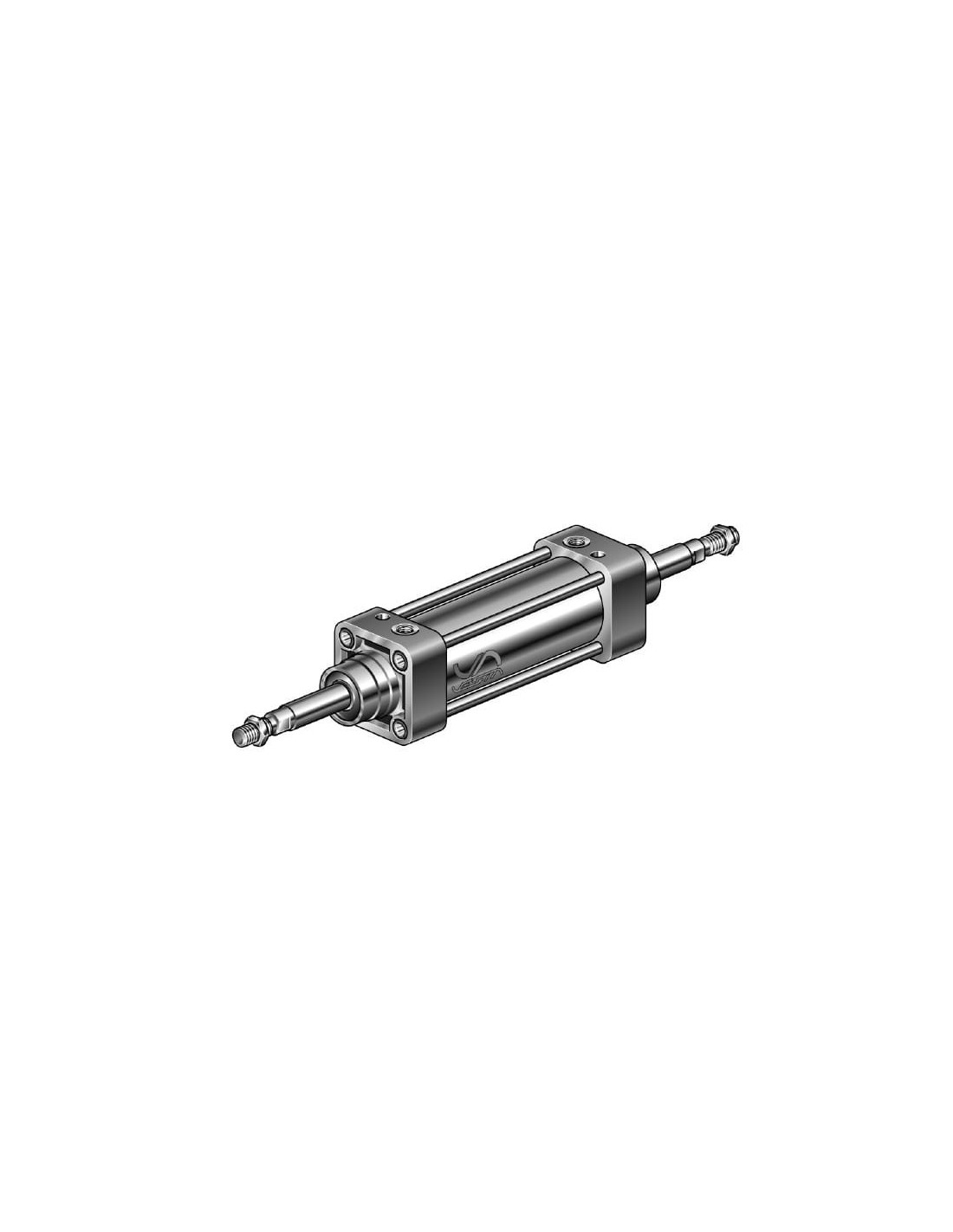

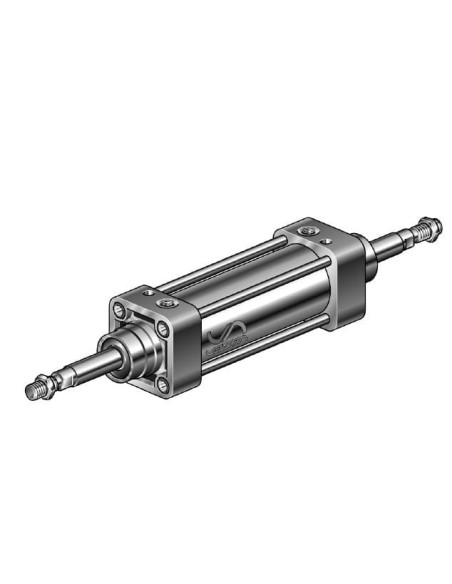

Siłownik pneumatyczny ISO6431 D200x200 z dwustronnym tłoczyskiem – opis
Siłownik ISO6431 D200x200 z dwustronnym tłoczyskiem to wytrzymały element wykonawczy stosowany w pneumatyce przemysłowej, przeznaczony do realizacji precyzyjnych ruchów liniowych w wymagających warunkach. Zgodność z normą ISO 6431 gwarantuje łatwość integracji z systemami automatyki oraz kompatybilność z szeroką gamą akcesoriów montażowych. Dwustronne tłoczysko umożliwia równomierne przenoszenie siły w obu kierunkach, co jest kluczowe w aplikacjach wymagających dużej niezawodności i powtarzalności ruchów.
Zalety i korzyści stosowania siłownika ISO6431 D200x200
- Precyzyjna praca – pneumatyczna amortyzacja zapewnia płynność ruchu oraz tłumienie drgań na końcach skoku.
- Wysoka trwałość – zastosowanie anodowanego aluminium oraz chromowanej stali CK45 minimalizuje zużycie mechaniczne i wpływ czynników korozyjnych.
- Bezobsługowość – brak konieczności smarowania upraszcza eksploatację i redukuje koszty serwisowania.
- Szeroki zakres temperatur pracy – możliwość pracy w niskich (do -10°C) i wysokich temperaturach (do 80°C, dla wersji z Vitonem do 150°C) umożliwia zastosowanie w różnych gałęziach przemysłu.
- Uniwersalne uszczelnienia – opcja wykonania z Vitonem pozwala na eksploatację w środowiskach agresywnych chemicznie oraz w podwyższonych temperaturach.
Typowe zastosowania siłowników ISO6431 D200x200
Siłowniki pneumatyczne z dwustronnym tłoczyskiem o średnicy 200 mm i skoku 200 mm są wykorzystywane m.in. w:
- automatyce przemysłowej do transportu, przesuwania oraz pozycjonowania elementów.
- przemyśle maszynowym – w urządzeniach o dużych wymaganiach co do powtarzalności i siły działania.
- prasach pneumatycznych, systemach podnoszenia i przesuwania ciężkich przedmiotów.
- zastosowaniach technologicznych, gdzie istotna jest niewrażliwość na zanieczyszczenia oraz odporność na trudne warunki.
Konstrukcja i wykonanie siłownika pneumatycznego ISO6431
Obudowa siłownika wykonana została z anodowanego aluminium, co zapewnia niską masę przy jednoczesnej wysokiej odporności na uszkodzenia mechaniczne. Tłoczysko z chromowanej stali CK45 cechuje się zwiększoną odpornością na ścieranie oraz działanie środowiska pracy. Uszczelki z poliuretanu oraz NBR (z opcją Vitonu) zapewniają szczelność i długą żywotność siłownika nawet przy intensywnej eksploatacji.
Możliwości wykorzystania w różnych branżach
Siłownik dwustronnego działania D200x200 doskonale sprawdzi się w:
- przemyśle spożywczym i przetwórczym
- systemach automatyki i robotyki
- liniach produkcyjnych i montażowych
- branży opakowaniowej i transportowej
Szeroki zakres parametrów technicznych zapewnia możliwość użytkowania siłownika w różnorodnych aplikacjach wymagających wydajnych i trwałych rozwiązań pneumatycznych.
