Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Standard | UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø12 do Ø100 |
| Średnica | 32 mm |
| SKOK | 130 |

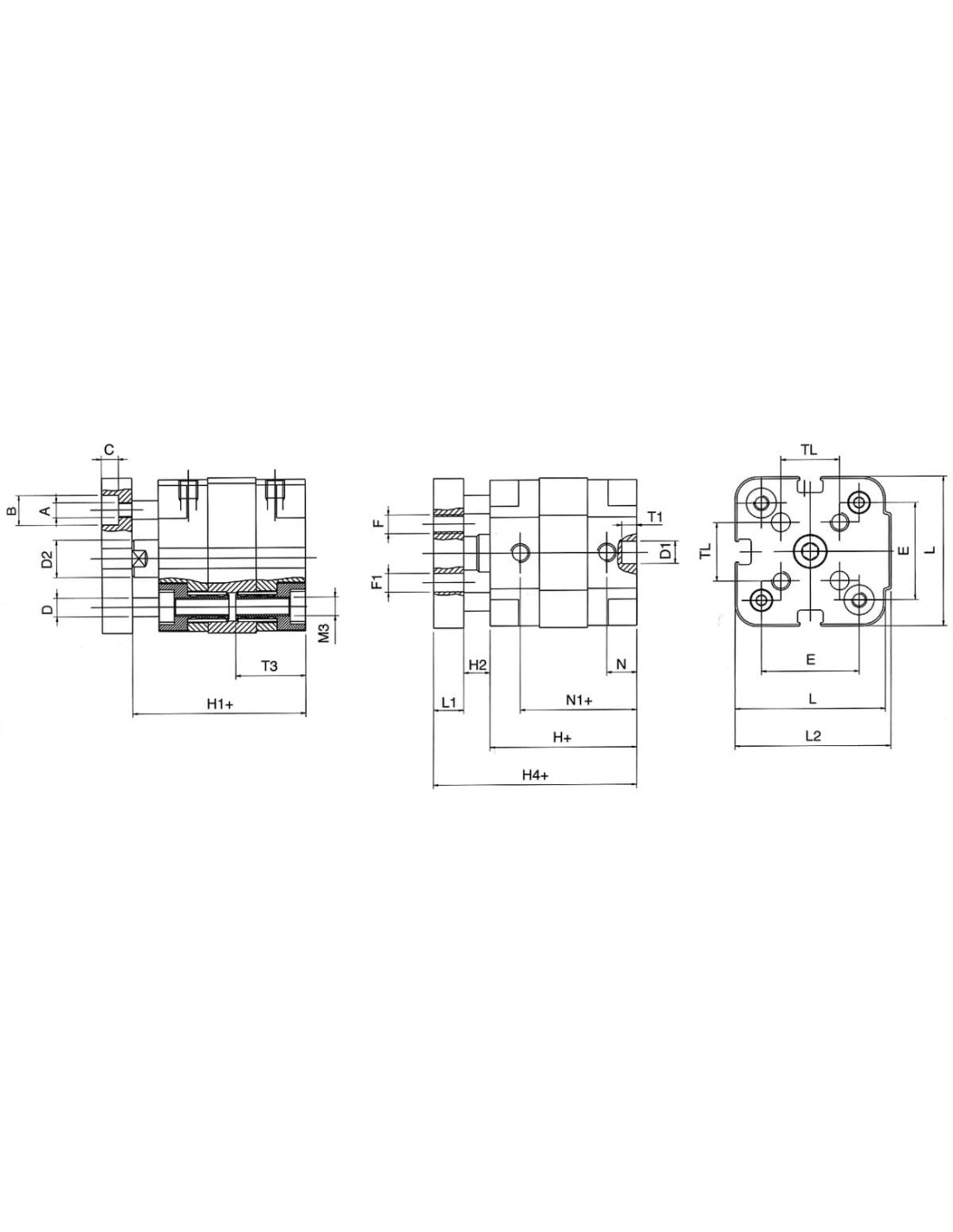

| A | M4 |
| B | 8 |
| C | 5,5 |
| D | 6 |
| D1 | 6 |
| D2 | 12 |
| E | 32 |
| F | M5 |
| F1 | 5 |
| H | 42 |
| H+SKOK | 172 |
| H1 | 179 |
| H2 | 7 |
| H4 | 59 |
| H4+SKOK | 189 |
| L | 50 |
| L1 | 10 |
| L2 | 52 |
| M3 | M6 |
| N | 6,5 |
| N1 | 35,5 |
| N1+SKOK | 165,5 |
| T1 | 4 |
| T3 | 21,5 |
| TL | 19,8 |

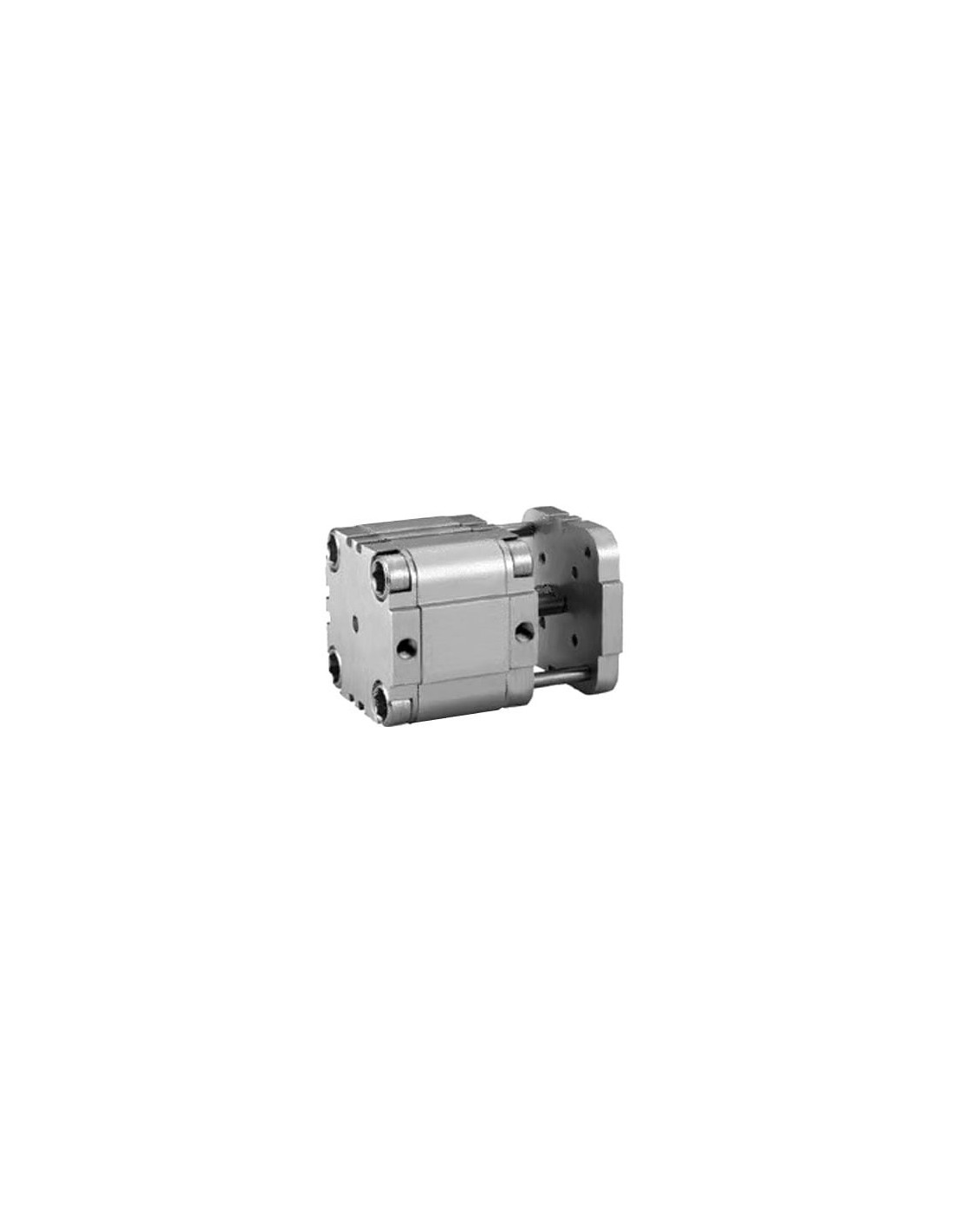

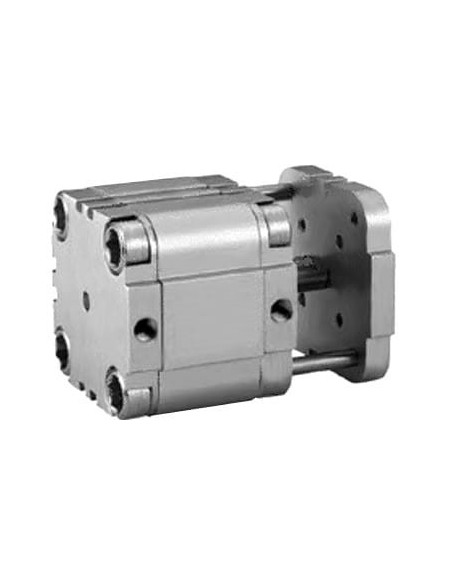

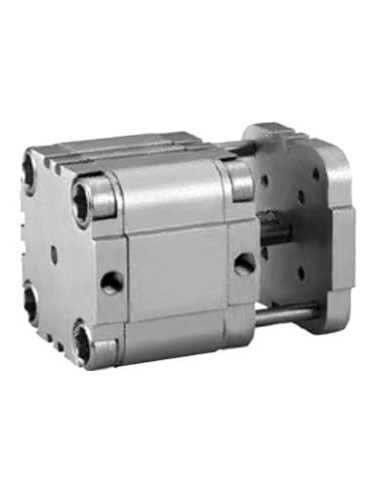

Siłownik pneumatyczny kompaktowy D32x130 UNITOP – przeznaczenie i zastosowanie
Siłownik pneumatyczny kompaktowy D32x130 UNITOP antyobrotowy to wydajne i wytrzymałe rozwiązanie dedykowane dynamicznym oraz przestrzennie ograniczonym aplikacjom automatyki przemysłowej. Dzięki kompaktowej budowie i solidnemu wykonaniu, ma szerokie zastosowanie w konstrukcjach maszyn, liniach montażowych i systemach transportowych, gdzie istotne są niezawodność oraz precyzja ruchu. Model QF032.0130AR ze skokiem 130 mm jest idealnym wyborem, gdy ważna jest wysoka powtarzalność pozycji, wytrzymałość i ograniczenie obrotów tłoczyska.
Budowa, trwałość i materiał wykonania siłownika pneumatycznego UNITOP
Korpus i profil siłownika wykonane są z odpornych na korozję, anodowanych stopów aluminium, co zapewnia długotrwałą pracę w wymagających warunkach przemysłowych. Tłoczysko chromowane z mocnej stali węglowej (CK45) oraz poliuretanowe uszczelnienia gwarantują wysoką szczelność, niskie opory ruchu oraz odporność na ścieranie. Siłownik działa sprawnie w szerokim zakresie temperatur otoczenia oraz medium, umożliwiając pracę zarówno w chłodniach, jak i w miejscach o podwyższonych temperaturach.
Najważniejsze zalety i cechy siłownika kompaktowego D32x130
- Antyobrotowa konstrukcja tłoczyska – uniemożliwia niepożądany obrót tłoka podczas ruchu, co jest niezbędne w aplikacjach wymagających precyzyjnego prowadzenia
- Kompaktowe rozmiary – idealny do zabudowy w ograniczonych przestrzeniach roboczych maszyn i urządzeń
- Szeroki zakres ciśnienia pracy (1 - 10 bar) – umożliwia dostosowanie do różnych źródeł sprężonego powietrza
- Brak konieczności smarowania – zredukowane wymagania serwisowe i uproszczona eksploatacja
- Amortyzacja mechaniczna – ogranicza hałas oraz uderzenia, wydłużając żywotność podzespołów
- Standard UNITOP – łatwość integracji z istniejącymi systemami oraz dostępność zamienników
Typowe obszary zastosowania siłownika D32x130 UNITOP
Siłownik kompaktowy D32x130 UNITOP jest wykorzystywany w:
- Automatyzacji procesów produkcyjnych i montażowych (np. pozycjonowanie detali, przenoszenie, podtrzymywanie elementów)
- Manipulatorach i robotach przemysłowych, gdzie wymagana jest kompaktowa forma oraz precyzyjne prowadzenie ruchu liniowego
- Maszynach pakujących, drukujących oraz sortujących
- Systemach transportu bliskiego i w liniach przenośnikowych
- Zabudowach specjalnych – w miejscach ograniczonych gabarytowo, gdzie kluczowa jest niezawodność układu pneumatycznego
Dzięki uniwersalnym wymiarom montażowym oraz zgodności ze standardem UNITOP, model jest łatwo adaptowalny do zróżnicowanych aplikacji przemysłowych.
