Dane techniczne
| Ciśnienie pracy | 0,5-8 bar |
| Medium | przefiltrowane sprężone powietrze 50um |
| Smarowanie | trwałe nasmarowanie smarem stałym ( dodatkowe smarowanie mgłą olejową niewymagane) |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -10°C do +80°C(dla Vitonu +100°C / opcja ATEX) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium anodowane |
| Taśma uszczelniająca | stal nierdzewna |
| Tłok/wózek | aluminium anodowane |
| Taśma maskująca | stal nierdzewna |
| Profil | aluminium anodowane |
| Uszczelnienia | NBR grafitowany(opcja Viton) |
| Zakres średnic | 2xØ16 do 2xØ32 |
| Skoki robocze | Ø16mm - do 4300 mm, Ø25 - 32 mm do 5700 mm |
| Prędkość tłoka | dla uszczelnień NBR=V1m/s, opcja V |

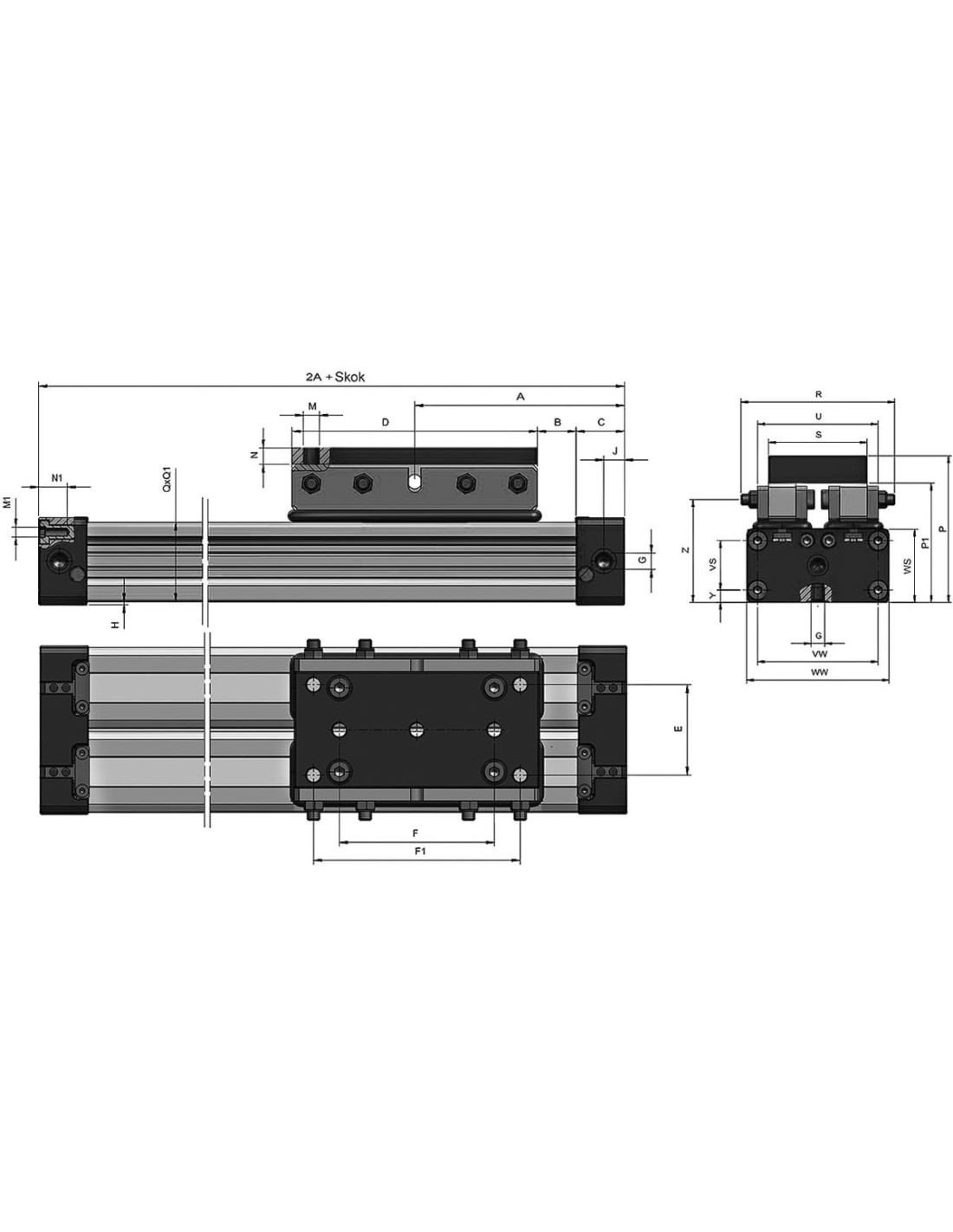

| Średnica | 25 mm |
| SKOK | 100 |
| A | 100 |
| B | 17 |
| C | 23 |
| D | 120 |
| E | 32,4 |
| F | 80 |
| F1 | 100 |
| G | 1/8 |
| H | 2 |
| J | 8,5 |
| M | M6 |
| M1 | M5 |
| N | 15 |
| N1 | 10 |
| P | 74 |
| P1 | 58,5 |
| R | 74 |
| S | 50 |
| U | 59 |
| VW | 63 |
| WW | 72 |
| WS | 41 |
| Y | 7 |
| Z | 53,5 |
