Dane techniczne
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +30°C |
| Temperatura otoczenia | -20°C do +80°C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal nierdzewna AISI 303 |
| Profil | anodowane aluminium |
| Uszczelnienia | poliuretan(na zamówienie Viton) |
| Zakres średnic | Ø12do Ø100 |

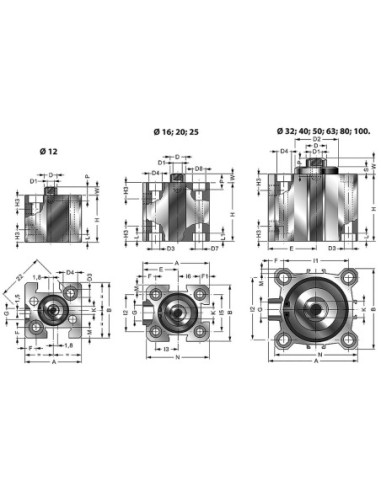

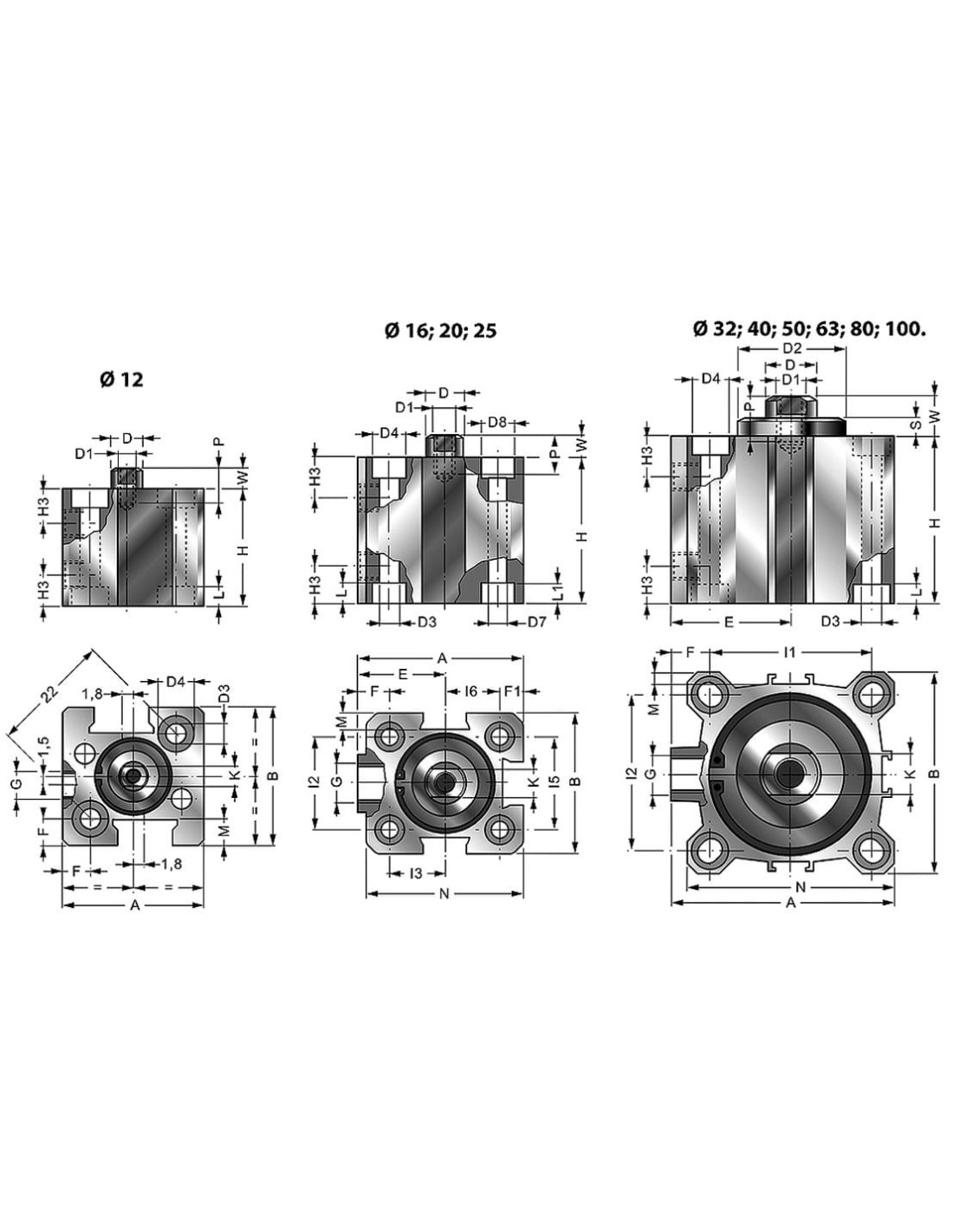

| Średnica | 20 mm |
| SKOK | 15 |
| A | 40 |
| B | 36 |
| ØD | 10 |
| D1 | M5 |
| D2 | - |
| ØD3 | 5,8 |
| ØD4 | 9 |
| ØD7 | 5,8 |
| ØD8 | 9 |
| E | 22 |
| F | 7 |
| F1 | 5,2 |
| G | M5 |
| H3 | 8 |
| I1 | 15 |
| I2 | 20 |
| I3 | 15 |
| I5 | 25,5 |
| I6 | 12,7 |
| K | 8 |
| L | 5,7 |
| L1 | 5,7 |
| M | 5,7 |
| N | 38,5 |
| P | 10 |
| S | - |
| W (bez magnesu) | 5 |
| W (z magnesem) | 4,5 |
| H (bez magnesu) | 42 |
| H (z magnesem) | 47 |
