Dane techniczne
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -20°C do +80°C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Uszczelnienia | NBR(na zamówienie Viton) |
| Zakres średnic | Ø12 do Ø100 |

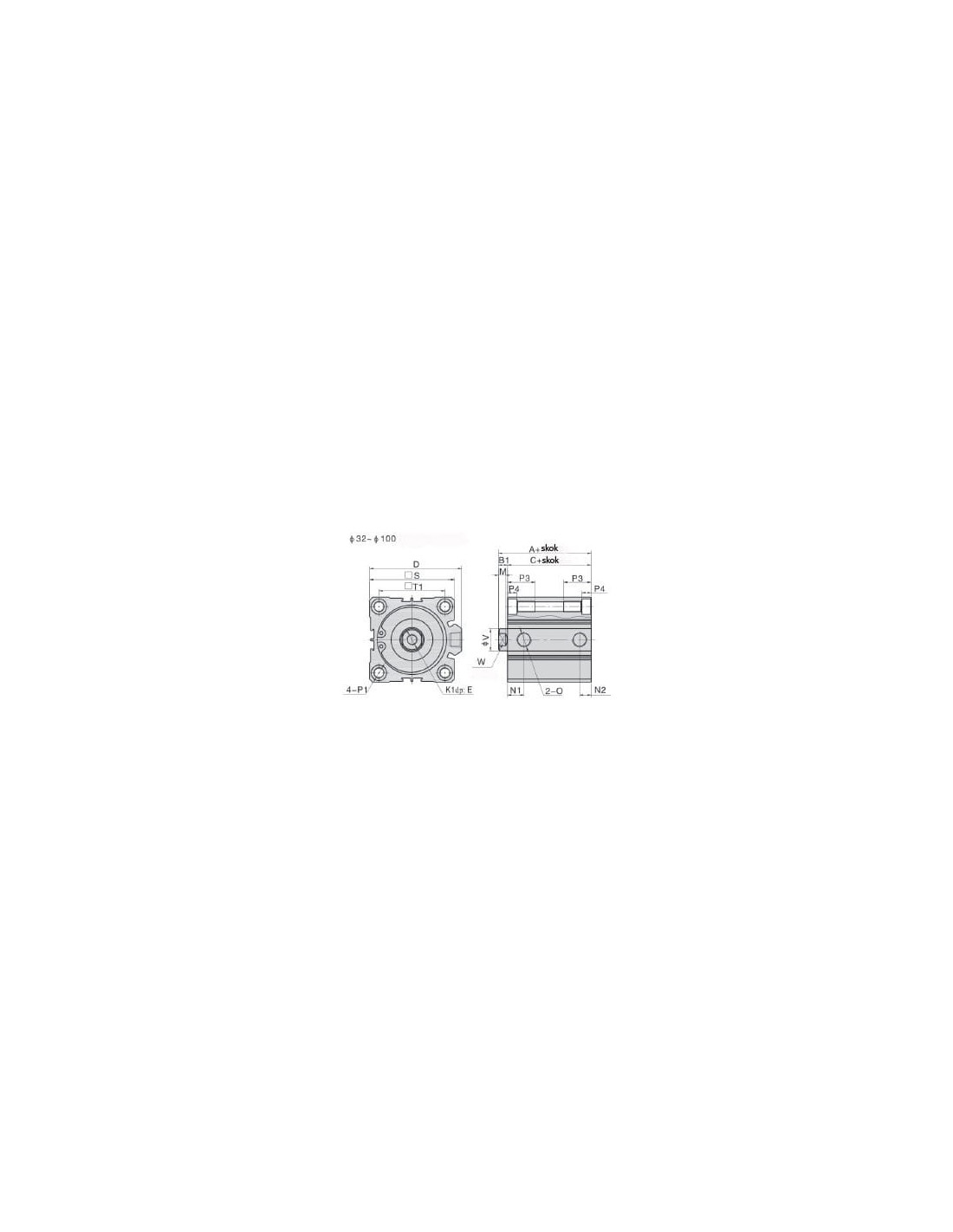

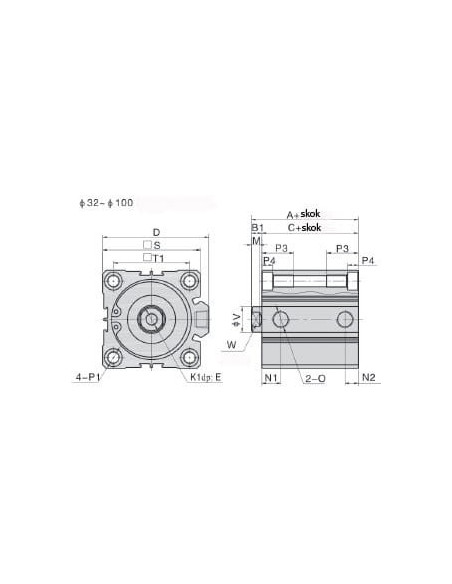

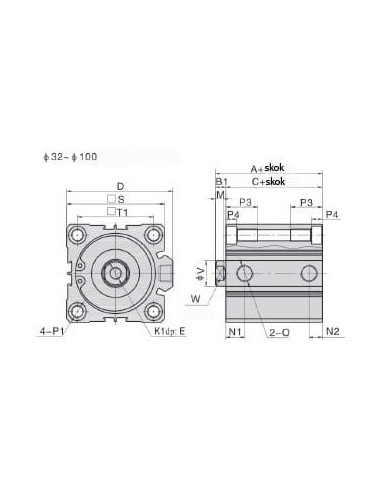

| Średnica | 63 mm |
| SKOK | 30 |
| A+SKOK | 74 |
| C+SKOK | 66 |
| B1 | 8 |
| D | 84 |
| E | 15 |
| K1 | M10x1,5 |
| M | 6,5 |
| N1 | 15 |
| N2 | 10,5 |
| O | 1/4" |
| P1 | M10x1,5 |
| P3 | 28,5 |
| P4 | 10,5 |
| S | 77 |
| T1 | 60 |
| V | 20 |
| W | 17 |
| Kod producenta | ACQ63X30G |
Siłownik dociskowy ACQ63X30G – pneumatyka przemysłowa
Siłownik dociskowy ACQ63X30G to niezawodne rozwiązanie przeznaczone do szerokiego zakresu zastosowań w automatyce przemysłowej, montażu oraz procesach produkcyjnych. Wyróżnia się trwałą konstrukcją opartą na anodowanym aluminium oraz komponentach ze stali chromowanej, co zapewnia długą żywotność i odporność na zużycie nawet w intensywnych warunkach pracy.
Kluczowe cechy siłownika dociskowego ACQ63X30G
- Kompaktowa budowa – krótki skok (30 mm) pozwala na montaż w ograniczonej przestrzeni.
- Odporność na korozję – dzięki aluminiowym pokrywom oraz chromowanemu tłoczysku siłownik nadaje się do pracy w trudnych środowiskach.
- Szeroki zakres temperatur – praca w temperaturze otoczenia od -20°C do +80°C (możliwość pracy do +150°C przy zastosowaniu uszczelnień Viton).
- Bezpieczeństwo użytkowania – mechaniczna amortyzacja tłumi końcowe pozycje siłownika.
- Uniwersalne zastosowanie – współpraca z filtrowanym, niesmarowanym sprężonym powietrzem upraszcza instalację i obsługę.
Zastosowanie siłownika ACQ63X30G w przemyśle
Siłownik pneumatyczny D63x30 znajduje zastosowanie w wielu gałęziach przemysłu, zwłaszcza tam, gdzie wymagane są precyzyjne ruchy dociskające. Najczęściej wykorzystywany jest w:
- automatyzacji procesów produkcyjnych i montażowych,
- maszynach pakujących oraz liniach transportowych,
- systemach pozycjonowania i podtrzymywania elementów,
- uchwytach, przyrządach spawalniczych oraz prasach,
- zastosowaniach, gdzie wymagana jest wysoka powtarzalność i krótki czas cyklu.
Zalety stosowania siłownika ACQ63X30G
Konstrukcja oparta na anodowanym aluminium zabezpiecza przed uszkodzeniami mechanicznymi i wpływem środków chemicznych. Niewymagane smarowanie przekłada się na łatwiejszą eksploatację oraz oszczędność kosztów serwisowych. Możliwość zamówienia wersji z uszczelnieniami Viton pozwala dopasować siłownik do aplikacji o podwyższonej temperaturze pracy.
Precyzyjne wykonanie i uniwersalne wymiary ułatwiają integrację siłownika z typowymi systemami pneumatycznymi, a rozbudowana dokumentacja techniczna umożliwia szybki dobór parametrów montażowych.
Najważniejsze parametry oraz wymiary montażowe
- Średnica tłoka: 63 mm
- Skok: 30 mm
- Ciśnienie robocze: 1-10 bar
- Przyłącze: 1/4"
- Rodzaj uszczelnień: NBR (opcjonalnie Viton)
To optymalne rozwiązanie dla wszystkich aplikacji wymagających solidnego, powtarzalnego ruchu dociskowego w kompaktowej obudowie.
