Dane techniczne

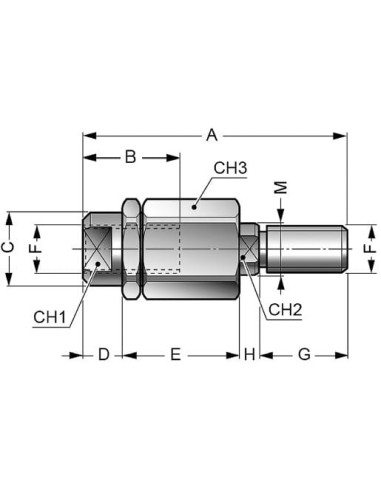

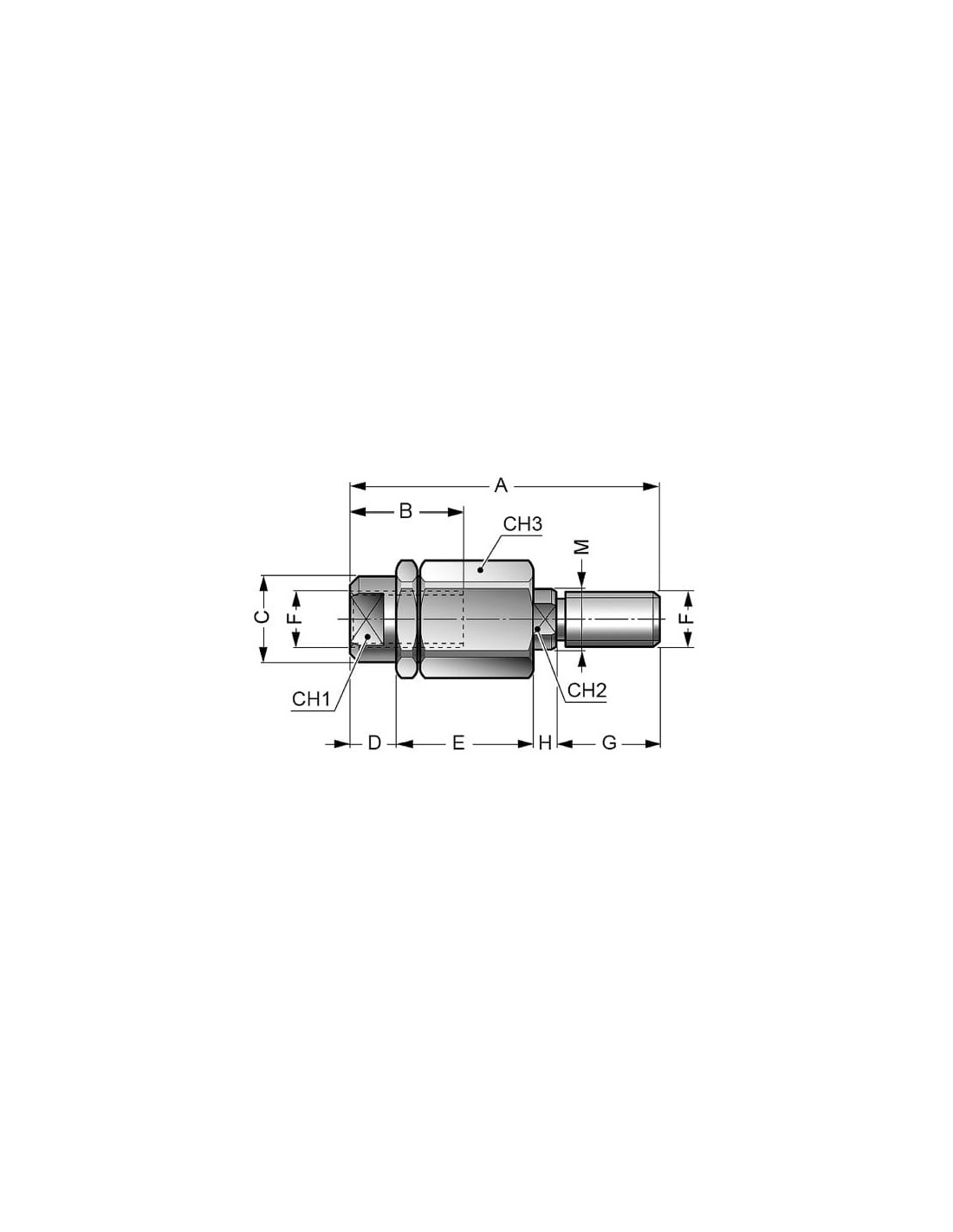

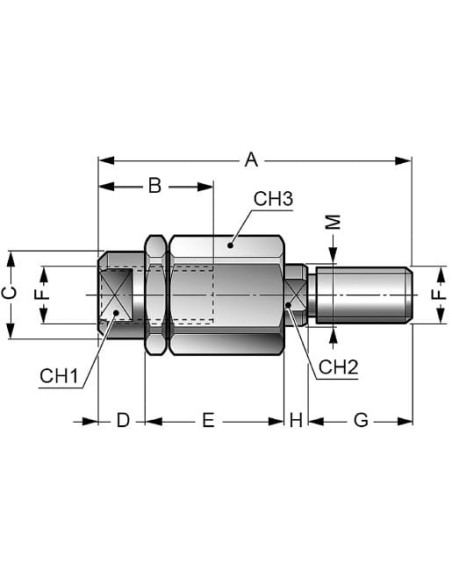

| Średnica | 80-100 mm |
| A | 119 |
| B | 40 |
| ØC | 32 |
| CH | 5 |
| CH1 | 30 |
| CH2 | 20 |
| CH3 | 41 |
| D | 17 |
| E | 54 |
| ØF | M20x1,5 |
| G | 40 |
| H | 8 |
| ØM | 22 |

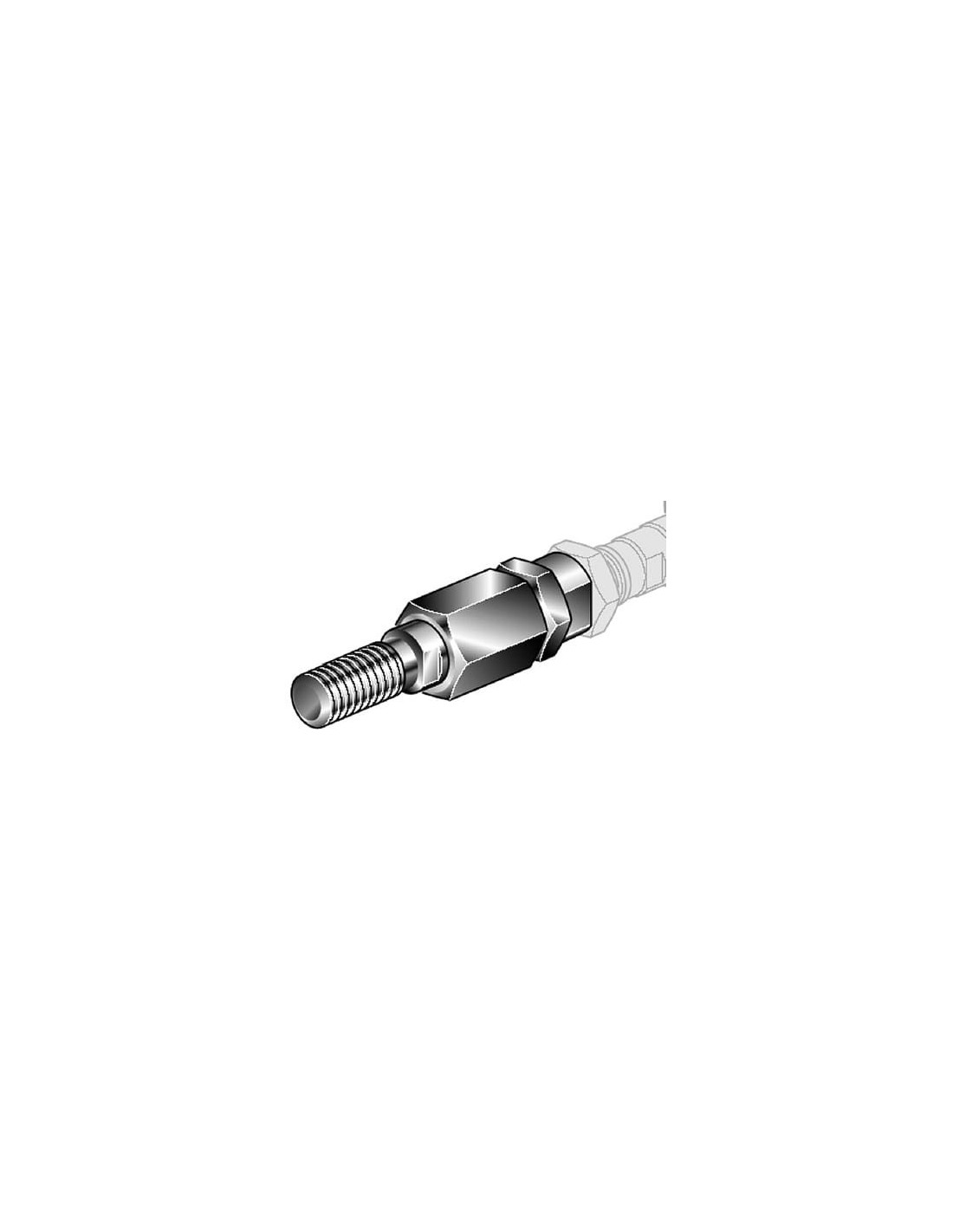

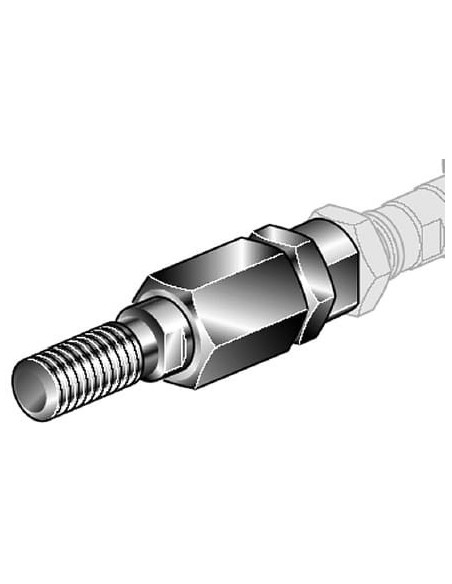

Sprzęgło elastyczne M20x1,5 do siłownika pneumatycznego D80-100 – niezawodne połączenie zgodne z normą ISO15552/6431
Sprzęgło elastyczne M20x1,5 przeznaczone do siłowników pneumatycznych o średnicy tłoka 80-100 mm to wydajny i trwały element łączący, zgodny ze standardami ISO15552 oraz ISO6431. Jego głównym zadaniem jest niwelowanie luzów i kompensacja niewspółosiowości pomiędzy siłownikiem a napędem lub współpracującym elementem układu.
Zastosowanie sprzęgła elastycznego M20x1,5 w automatyce przemysłowej
Sprzęgło elastyczne ma szerokie zastosowanie w instalacjach pneumatycznych oraz w automatyce przemysłowej, gdzie konieczny jest pewny transfer siły w układach napędowych. Najczęściej stosuje się je do:
- kompensowania drobnych odchyłek osiowych pomiędzy trzpieniem siłownika a mechanizmem odbiorczym,
- ochrony elementów mechanicznych przed nadmiernymi przeciążeniami i drganiami,
- szybkiego i bezproblemowego montażu lub demontażu przy wymianie siłownika,
- przenoszenia ruchu posuwisto-zwrotnego w systemach liniowych,
- łączenia siłowników ISO z osprzętem maszyn, stołów przesuwu, podnośników oraz manipulatorów przemysłowych.
Zalety stosowania sprzęgła elastycznego do siłownika pneumatycznego
Wysoka jakość wykonania oraz uniwersalny gwint M20x1,5 gwarantują łatwą integrację sprzęgła z większością siłowników pneumatycznych serii D80–100 dostępnych na rynku. Wyróżnia się m.in.:
- Konstrukcją zapewniającą elastyczność – umożliwia tłumienie drgań oraz kompensację niewspółosiowości do kilku milimetrów,
- Wysoką trwałością – przystosowane do pracy w wymagających warunkach przemysłowych,
- Precyzyjnym wykonaniem – ułatwia prawidłowy montaż, zwiększa bezpieczeństwo i żywotność całego układu,
- Szybkim i pewnym montażem dzięki zgodności wymiarowej z normami ISO.
Typowe możliwości wykorzystania sprzęgła elastycznego M20x1,5
Sprzęgła elastyczne są stosowane zarówno w prostych, jak i zaawansowanych układach automatyki przemysłowej, w tym w liniach montażowych, manipulacyjnych, sortujących oraz podnośnikach. Dzięki swojej konstrukcji wspierają efektywną pracę komponentów pneumatycznych, jednocześnie chroniąc podzespoły przed uszkodzeniami wynikającymi z nieprawidłowego ustawienia lub zmian obciążenia.
Element spełnia wymagania wielu branż, zapewniając bezawaryjną pracę systemów pneumatycznych oraz wydłużając żywotność współpracujących urządzeń.
