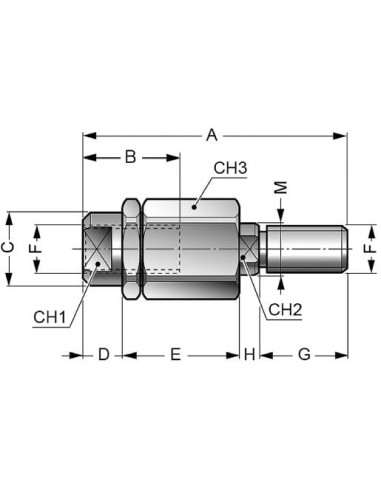

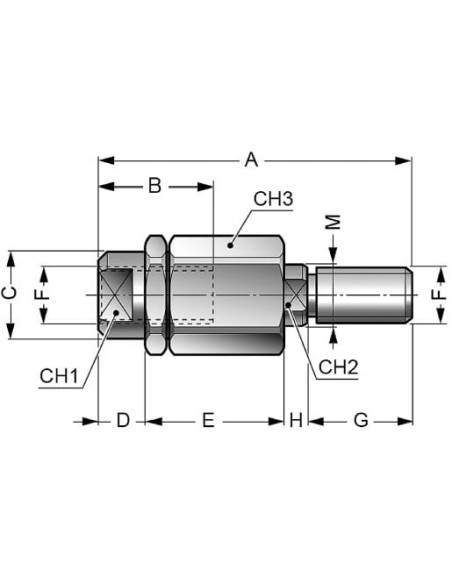

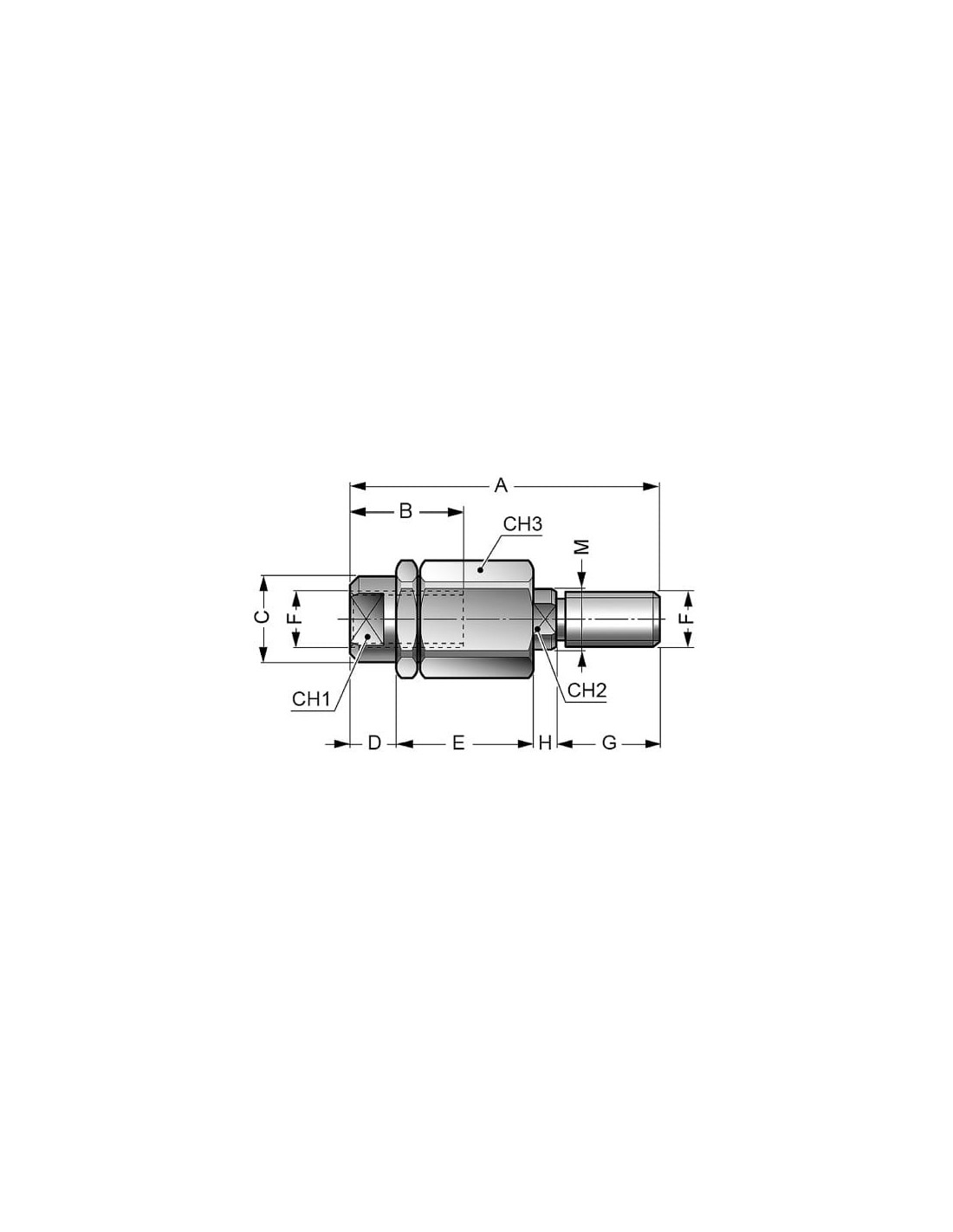

Dane techniczne
| Średnica | 50-63 mm |
| A | 103 |
| B | 32 |
| ØC | 32 |
| CH | 3 |
| CH1 | 30 |
| CH2 | 20 |
| CH3 | 41 |
| D | 9 |
| E | 54 |
| ØF | M16x1,5 |
| G | 32 |
| H | 8 |
| ØM | 22 |

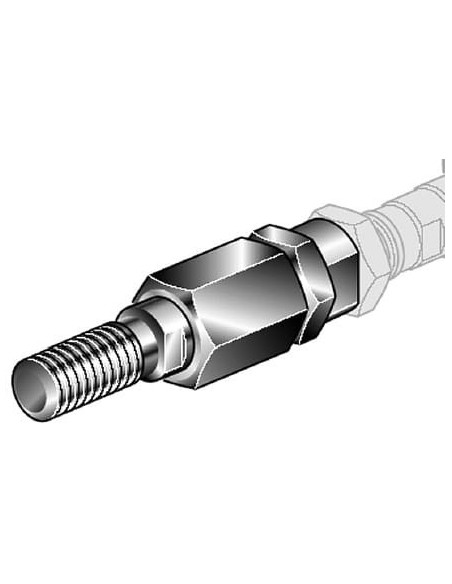

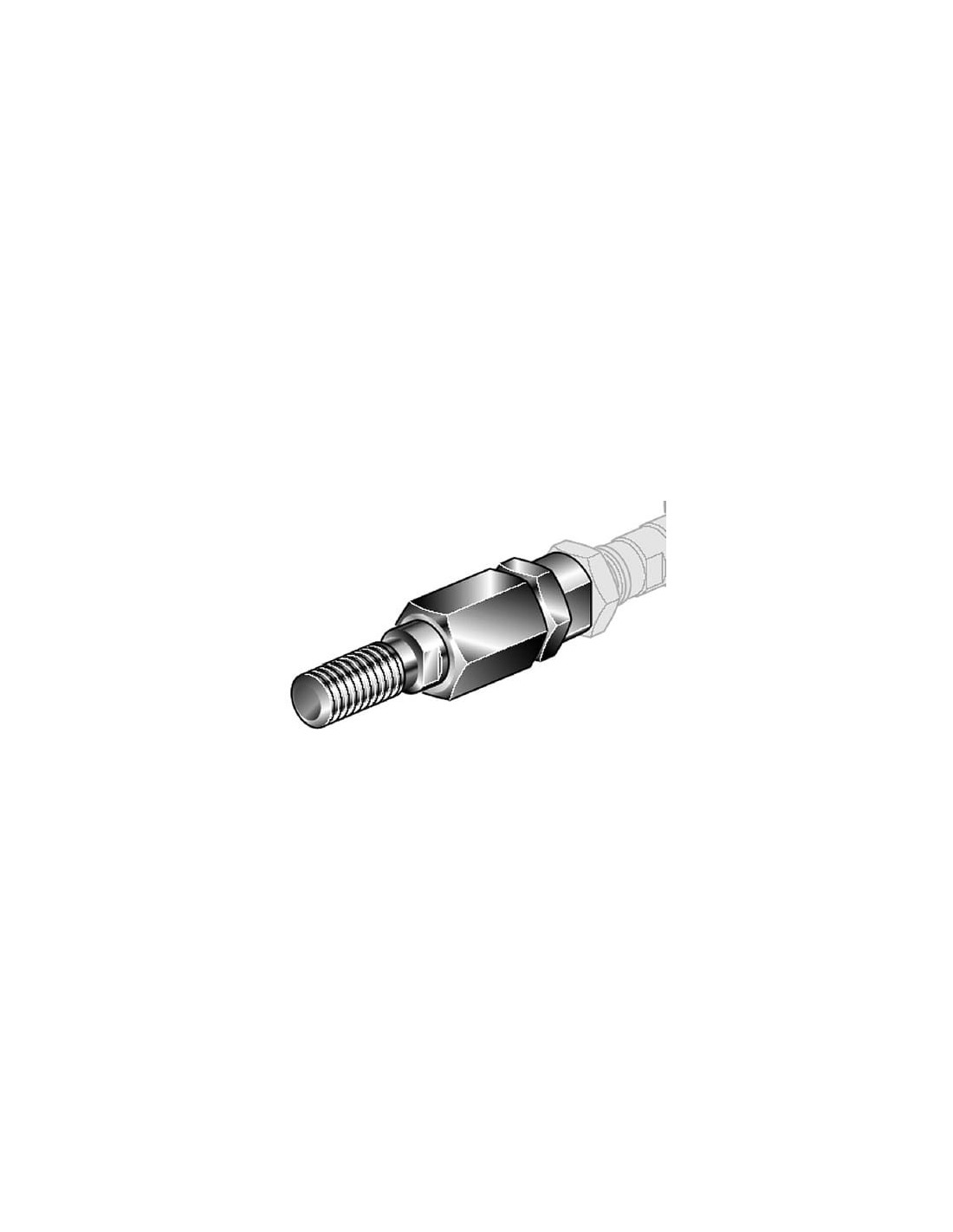

Sprzęgło elastyczne M16x1,5 do siłownika pneumatycznego D50-63 – precyzyjne połączenie zgodne z normami ISO15552/6431
Sprzęgło elastyczne M16x1,5 przeznaczone jest do łączenia siłowników pneumatycznych o średnicach tłoka 50-63 mm, zgodnych z normą ISO15552/6431. To element mechaniczny zapewniający niezawodne i trwałe przenoszenie ruchu, jednocześnie kompensując drobne niewspółosiowości oraz wibracje powstające podczas pracy siłownika.
Zastosowanie sprzęgła elastycznego w pneumatyce
Sprzęgło ma szerokie zastosowanie w nowoczesnych układach automatyki przemysłowej, m.in. w liniach produkcyjnych, systemach transportu pneumatycznego oraz wszędzie tam, gdzie wymagane jest tłumienie drgań i kompensacja niewielkich przesunięć osiowych lub kątowych. Elastyczny element połączeniowy szczególnie polecany jest do instalacji, w których siłowniki pracują w trybie ciągłym lub przy zmiennej dynamice.
Zalety i funkcjonalność sprzęgła elastycznego M16x1,5
- Kompensacja błędów montażowych – sprzęgło umożliwia bezproblemowe połączenie nawet przy drobnych odchyleniach pozycyjnych elementów.
- Redukcja drgań – elastyczna konstrukcja tłumi wibracje, co pozwala na skuteczniejszą ochronę siłownika oraz pozostałych elementów mechanizmu.
- Łatwa instalacja – standardowe wymiary i gwint M16x1,5 zapewniają szybki montaż zgodny z normą ISO.
- Wysoka wytrzymałość mechaniczna – odpowiednia do pracy w wymagających aplikacjach przemysłowych.
- Odpowiednie do siłowników o średnicy 50–63 mm – dedykowane zarówno dla nowych, jak i już eksploatowanych rozwiązań.
Typowe zastosowania sprzęgła elastycznego
Sprzęgło elastyczne jest często stosowane w:
- Układach automatyki i robotyki przemysłowej,
- Przenośnikach i transporterach pneumatycznych,
- Systemach podnoszenia i przesuwu,
- Maszynach pakujących i sortujących,
- Instalacjach, w których wymagane jest efektywne tłumienie drgań oraz kompensacja niewspółosiowości.
Dzięki wykorzystaniu sprzęgła elastycznego M16x1,5 możliwe jest znaczące zwiększenie trwałości i niezawodności systemu pneumatycznego poprzez eliminację negatywnego wpływu naprężeń oraz przesunięć mechanicznych.
