Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -10°C do +70°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | odlew aluminium |
| Tłoczysko | stal nierdzewna AISI 420 |
| Profil | anodowane aluminium |
| Standard | ISO 15552/6431 |
| Uszczelnienia | poliuretan(opcja Viton) |
| Zakres średnic | Ø32 do Ø125 |
| Średnica | 40 mm |
| SKOK | 120+120 |
| A | 218 |
| A+SKOK 1+SKOK 2 | 458 |
| B | 278 |
| B+SKOK 1+SKOK 2 | 518 |
| C | 30 |
| D | 24 |
| E | 8 |

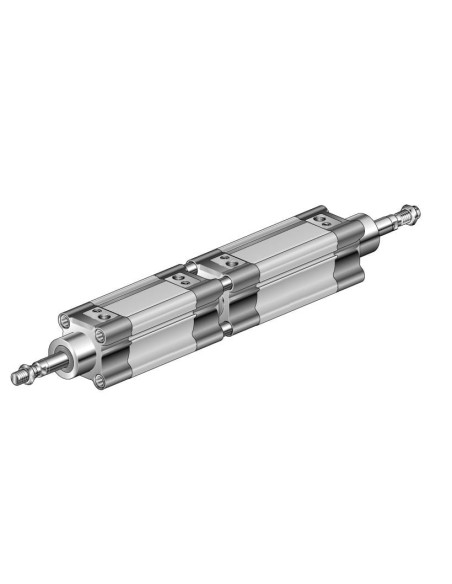

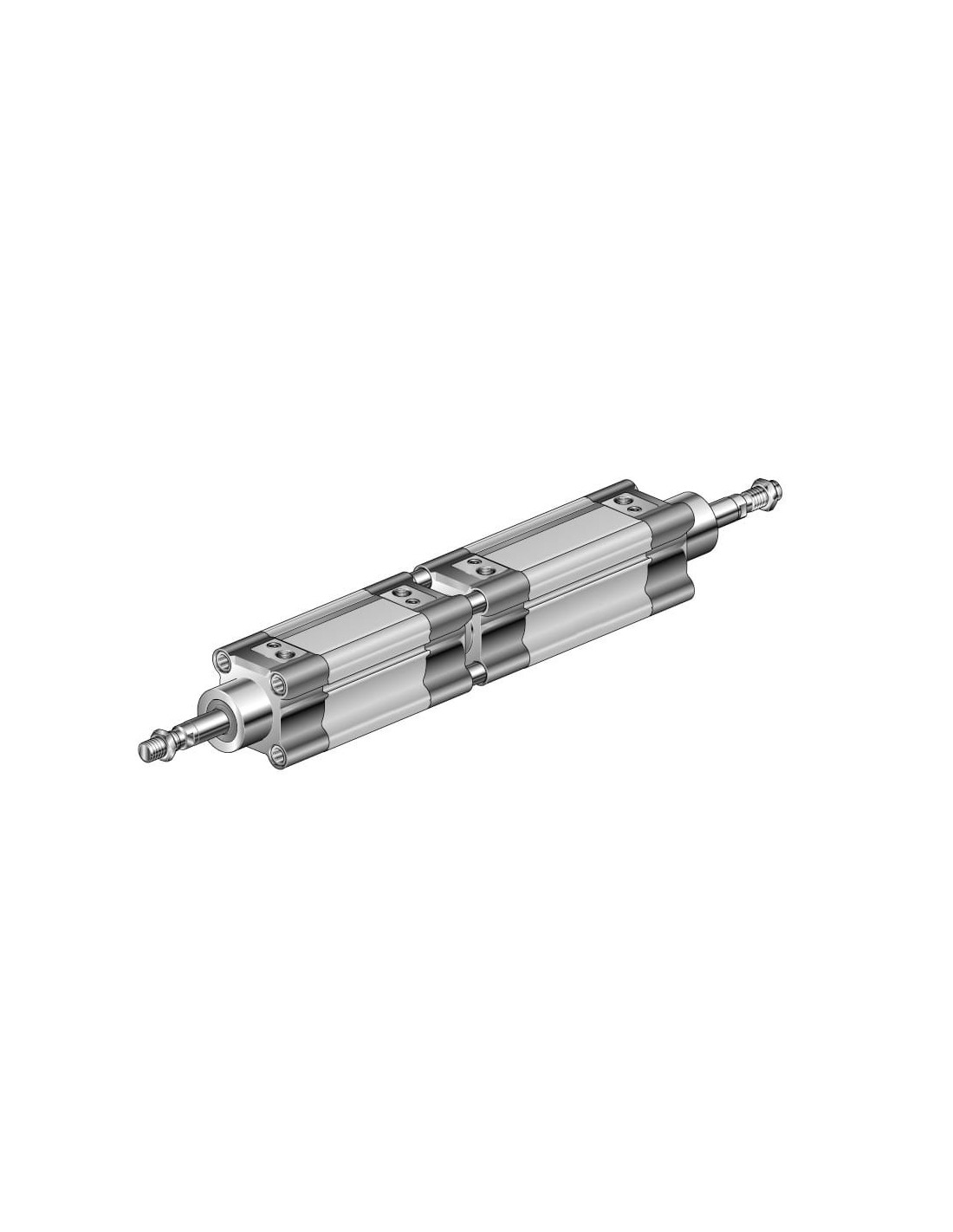

Siłownik pneumatyczny ISO15552 D40x125-125 – połączony tyłami, przekładka 25 mm
Siłownik pneumatyczny dwustronny ISO15552 D40x125-125 to specjalistyczne rozwiązanie stosowane w zaawansowanych systemach automatyki przemysłowej, gdzie wymagane są działania napędowe w obu kierunkach, przy zachowaniu kompaktowej budowy. Konstrukcja tego modelu opiera się na połączeniu dwóch siłowników końcami tylnymi oraz zastosowaniu przekładki o grubości 25 mm, co umożliwia synchronizację oraz uzyskanie większej funkcjonalności w jednej zwartej jednostce.
Najważniejsze zalety siłownika pneumatycznego ISO15552 2x125
- Konstrukcja zgodna ze standardem ISO 15552/6431 – gwarantuje łatwość integracji z systemami opartymi na popularnych normach europejskich.
- Dwustronne działanie – zastosowanie dwóch tłoczysk umożliwia precyzyjne sterowanie ruchem w obu kierunkach.
- Kompaktowa budowa – połączenie tyłami oraz przekładka pozwalają zaoszczędzić miejsce w rozbudowanych instalacjach.
- Wysoka wytrzymałość dzięki zastosowaniu anodowanego aluminium oraz stali nierdzewnej AISI 420.
- Pneumatyczna amortyzacja – zwiększa trwałość mechanizmu oraz bezpieczeństwo pracy nawet w aplikacjach o wysokiej dynamice.
Typowe zastosowania siłowników pneumatycznych połączonych tyłami
Siłowniki pneumatyczne o podwójnym działaniu znajdują szerokie zastosowanie w przemyśle:
- W automatyzacji procesów produkcyjnych i montażowych
- W systemach pakujących, gdzie wymagany jest przesuw w dwóch kierunkach przy stałej osi
- W liniach transportowych do zmiany pozycji elementów lub ich blokowania w ustalonych pozycjach
- W maszynach podnoszących oraz prasach pneumatycznych, gdzie istotna jest kontrola ruchu
- W aplikacjach, w których wymagane jest niezależne przesuwanie dwóch tłoczysk z jednego kompaktowego rozwiązania
Budowa i materiały
Siłownik ISO15552 D40x125-125 posiada pokrywy z odlewu aluminium, tłoczyska wykonane z odpornej na korozję stali nierdzewnej AISI 420 oraz profil z wysokowytrzymałego anodowanego aluminium, co zapewnia dużą trwałość oraz odporność na uszkodzenia mechaniczne i czynniki środowiskowe.
Możliwości integracji i opcje uszczelnień
Uszczelnienia z poliuretanu z opcjonalną możliwością zastosowania Vitonu gwarantują szczelność oraz odporność na oddziaływanie różnych mediów, także w podwyższonych temperaturach. Konfiguracja dwóch tłoczysk zapewnia możliwość indywidualnego sterowania każdą ze stron siłownika, co zwiększa zakres zastosowań w zaawansowanych systemach automatyki.
Siłownik pneumatyczny ISO15552 D40x125-125 to sprawdzone rozwiązanie do zaawansowanych instalacji przemysłowych, gdzie liczy się niezawodność, precyzja oraz kompaktowe rozmiary przy maksymalnej funkcjonalności ruchowej.
