Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie wymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | pręt walcowany ze stali kwasoodpornej X8CrNi18-9 dla średnicy tłoka D16-25, pręt walcowany ze stali nierdzewnej X20Cr13 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |

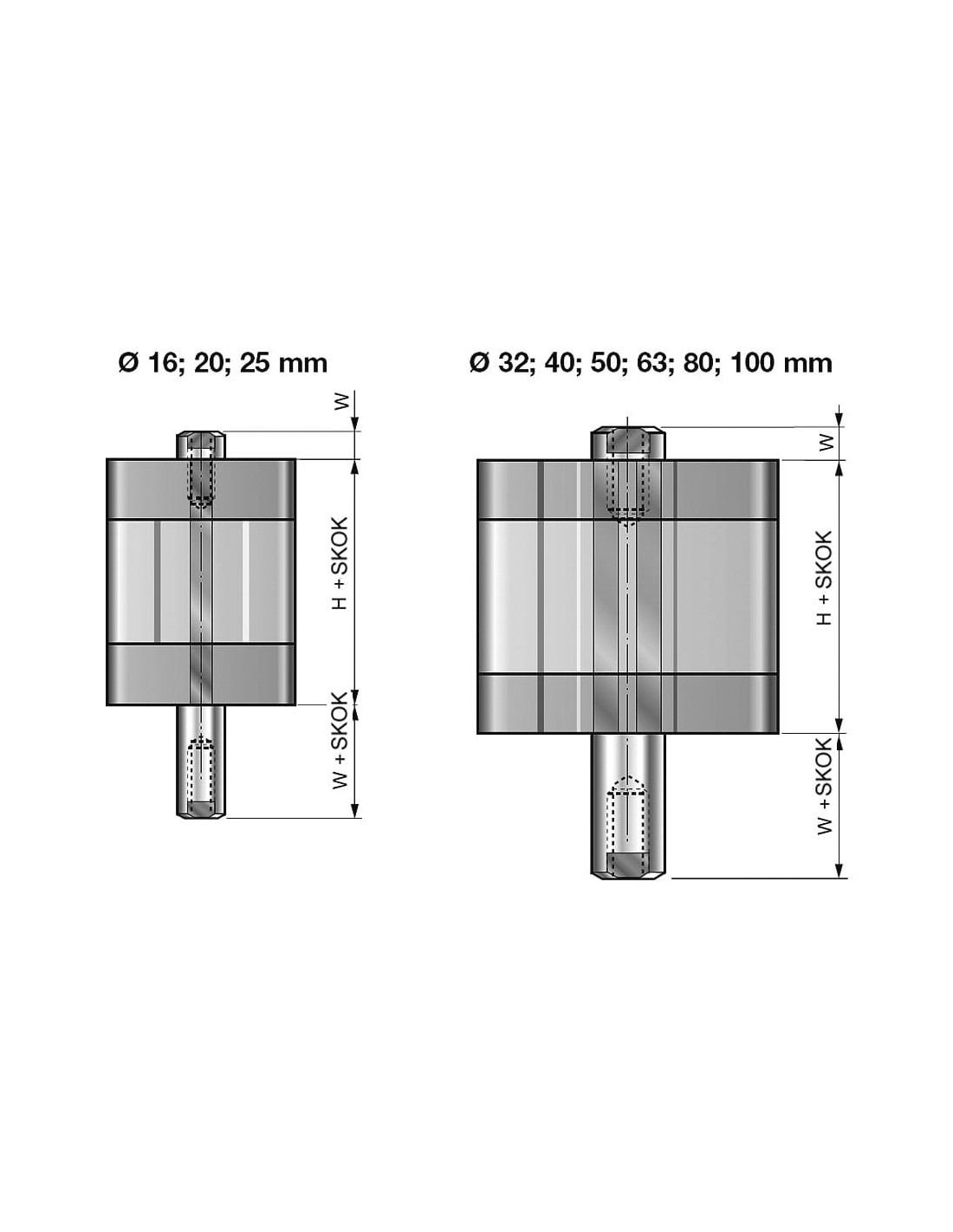

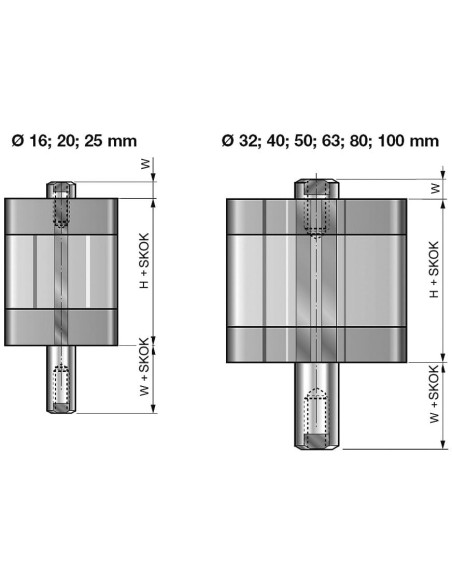

| Średnica | 16 mm |
| SKOK | 140 |
| W | 4,5 |
| W+SKOK | 144,5 |
| H | 37(±0,5) |
| H+SKOK | 177(±0,5) |

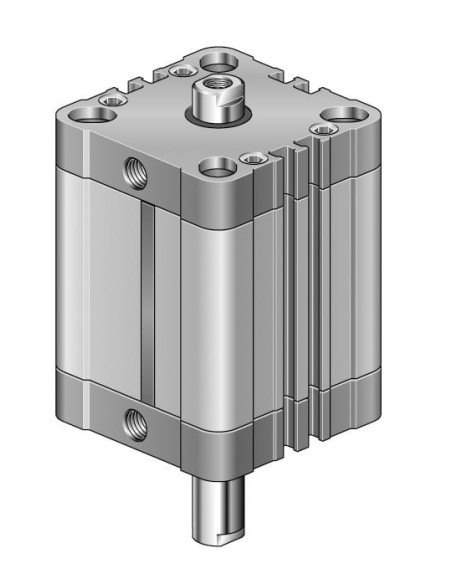

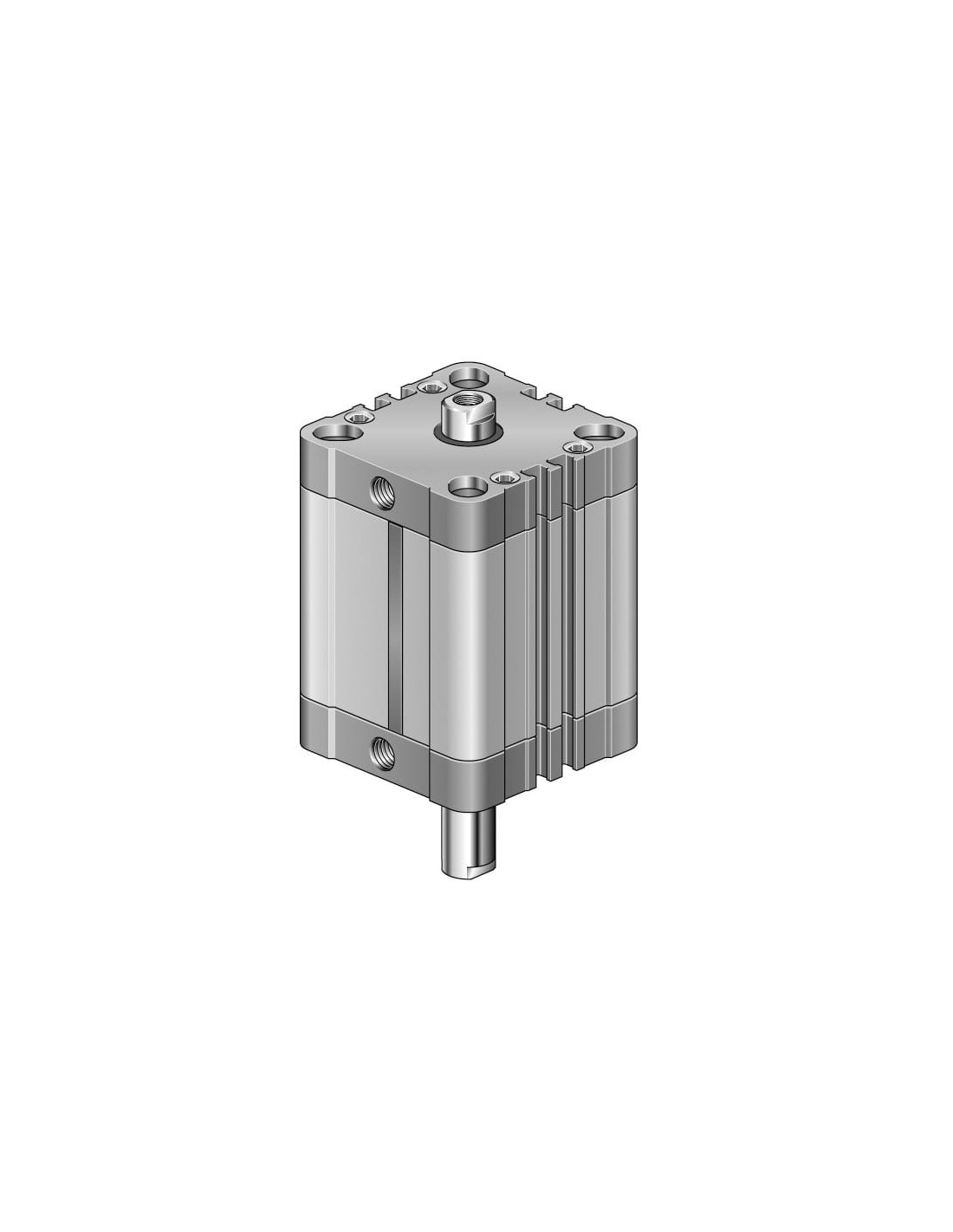

Siłownik pneumatyczny kompaktowy D16x140 z podwójnym tłoczyskiem – standard ISO 21287
Kompaktowe siłowniki pneumatyczne to rozwiązanie dedykowane zastosowaniom, w których istotna jest oszczędność miejsca oraz pewność działania. Model D16x140 z podwójnym tłoczyskiem i gwintem wewnętrznym spełnia wymagania normy ISO 21287, co gwarantuje dużą uniwersalność w integracji z istniejącymi układami pneumatycznymi w przemyśle.
Przeznaczenie i możliwości zastosowania siłownika pneumatycznego ISO 21287
Siłownik pneumatyczny kompaktowy o średnicy tłoka 16 mm oraz skoku 140 mm znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych, szczególnie tam, gdzie liczy się kompaktowa budowa oraz precyzyjne prowadzenie ruchu. Typowe miejsca zastosowań to:
- Automatyka przemysłowa i linie produkcyjne
- Maszyny pakujące i sortujące
- Transport bliskiego zasięgu (manipulatory, przesuwaki)
- Precyzyjne pozycjonowanie elementów
- Układy mocowania oraz chwytaki
Dzięki dwustronnemu tłoczysku oraz zwiększonej stabilności mechanicznej, siłownik idealnie sprawdza się w aplikacjach wymagających pracy w obu kierunkach oraz stabilnego przenoszenia siły.
Najważniejsze cechy siłownika kompaktowego D16x140
- Bardzo kompaktowe wymiary, pozwalające na montaż nawet w ograniczonych przestrzeniach
- Dwustronne tłoczysko gwarantujące równomierne rozłożenie siły i możliwość pracy osiowej z obu stron
- Odporność na korozję dzięki zastosowaniu tłoczyska ze stali kwasoodpornej X8CrNi18-9
- Pokrywy z aluminium oraz anodowany profil zwiększające sztywność i odporność mechaniczną
- Uszczelnienia z poliuretanu – zapewniające trwałość oraz cichą i niezawodną pracę
- Standard ISO 21287 – pełna zamienność i łatwość integracji z wieloma systemami
- Amortyzacja mechaniczna zabezpieczająca konstrukcję podczas szybkich ruchów
Dlaczego warto wybrać siłownik kompaktowy ISO 21287 D16x140?
Siłowniki kompaktowe tej serii umożliwiają realizację ruchów prostoliniowych w miejscach o ograniczonej przestrzeni montażowej. Dzięki zastosowaniu dwustronnego tłoczyska użytkownik zyskuje możliwość pracy narzędzi czy chwytaków po obu stronach siłownika, co zwiększa efektywność i elastyczność montażu w systemach automatyki. Zgodność z międzynarodowymi normami ISO 21287 i UNITOP upraszcza dobór zamienników i usprawnia projektowanie instalacji pneumatycznych.
Siłownik pneumatyczny tego typu zapewnia niezawodne działanie w wielu gałęziach przemysłu, cechując się wysoką odpornością na trudne warunki środowiskowe oraz niskimi wymaganiami konserwacyjnymi.
