Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie wymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | pręt walcowany ze stali kwasoodpornej X8CrNi18-9 dla średnicy tłoka D16-25, pręt walcowany ze stali nierdzewnej X20Cr13 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 16 mm |
| SKOK | 5 |

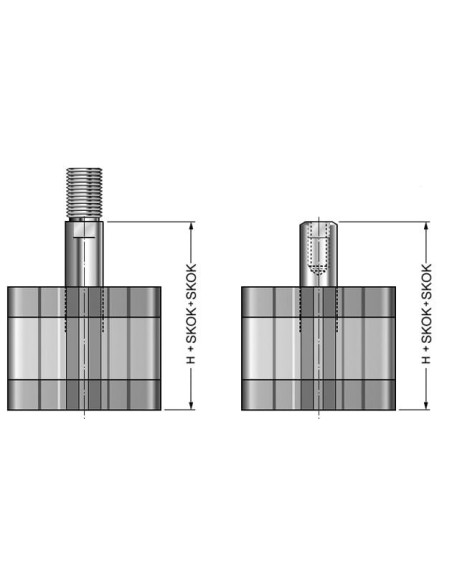

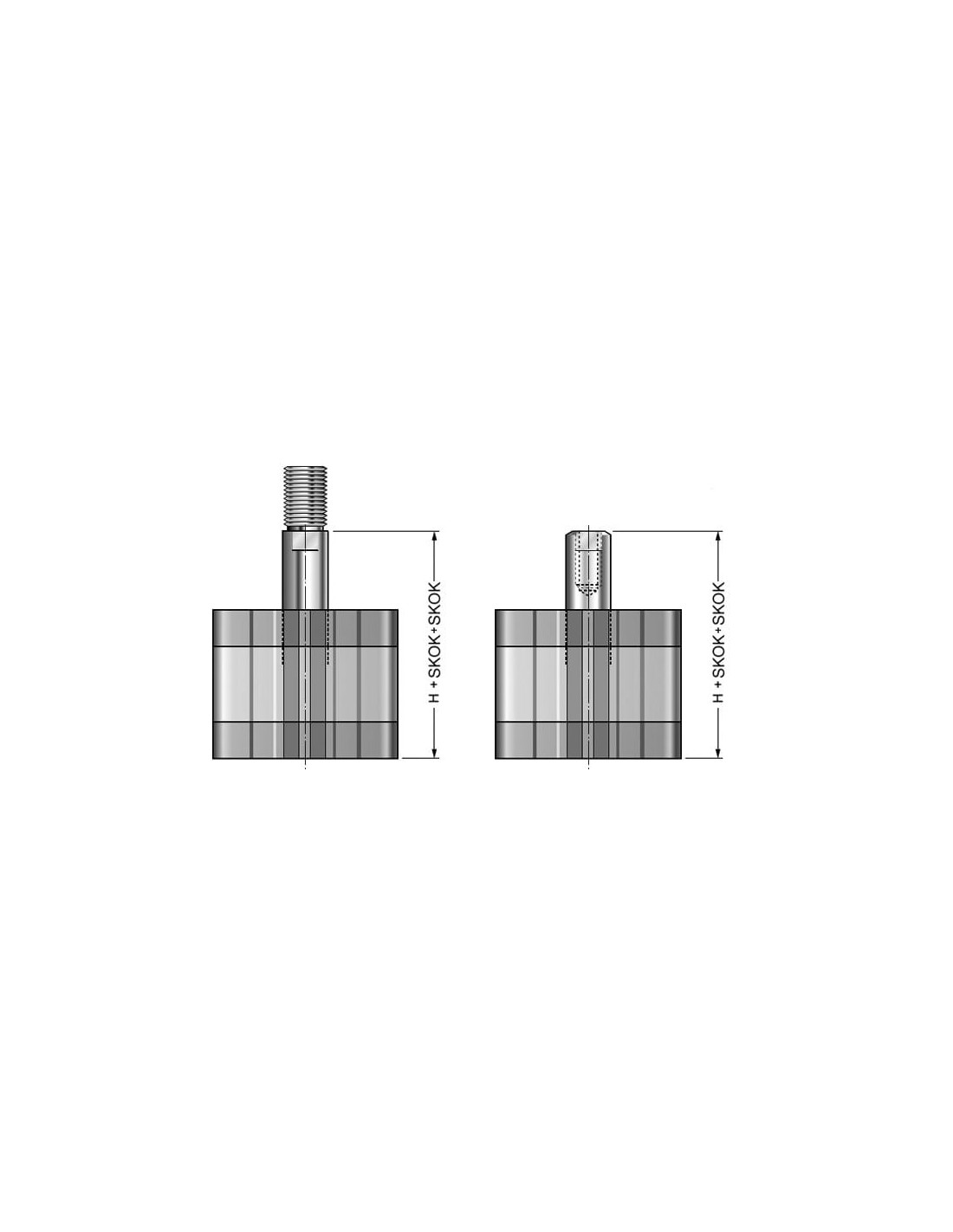

| H | 37(±0,5) |
| H+SKOK+SKOK | 47(±0,5) |
| F sprężyny max [skok 0 mm] | 21 N |
| F sprężyny max [skok 50 mm] | 6 N |
Siłownik kompaktowy ISO21287 D16x5 – wysuw sprężynowy, gwint zewnętrzny
Siłownik kompaktowy ISO21287 D16x5 z wysuwem realizowanym sprężyną to wydajny element automatyki przemysłowej, znajdujący szerokie zastosowanie w systemach pneumatycznych. Dzięki kompaktowym wymiarom oraz zgodności z normą ISO 21287, urządzenie gwarantuje niezawodność w pracy nawet w ograniczonych przestrzeniach montażowych.
Zalety siłowników kompaktowych zgodnych z ISO 21287
Konstrukcja zgodna z ISO 21287 umożliwia łatwy dobór zamienników oraz kompatybilność z wieloma standardowymi akcesoriami pneumatycznymi. Dodatkowym atutem jest mały rozmiar w stosunku do oferowanej siły oraz żywotność i szczelność wynikająca z zastosowania uszczelnień poliuretanowych.
- Kompaktowa budowa – idealna do instalacji w miejscach o ograniczonej przestrzeni
- Wysoka odporność na korozję – zastosowanie stali kwasoodpornej X8CrNi18-9
- Aluminiowy, anodowany korpus zapewnia lekkość i wytrzymałość konstrukcji
- Bezobsługowa praca – brak konieczności dodatkowego smarowania
- Odporność na zanieczyszczenia – praca z przefiltrowanym sprężonym powietrzem
Typowe zastosowania siłownika kompaktowego D16x5
Siłowniki kompaktowe z wysuwem sprężynowym znajdują zastosowanie w układach, gdzie konieczny jest szybki powrót tłoczyska do pozycji wyjściowej po ustaniu ciśnienia roboczego. Są chętnie używane w:
- Automatyzacji procesów przemysłowych i pakujących
- Systemach pozycjonowania i sortowania
- Aplikacjach manipulacyjnych i testowych
- Instalacjach, gdzie konieczna jest pneumatyczna kontrola ruchu w obu kierunkach

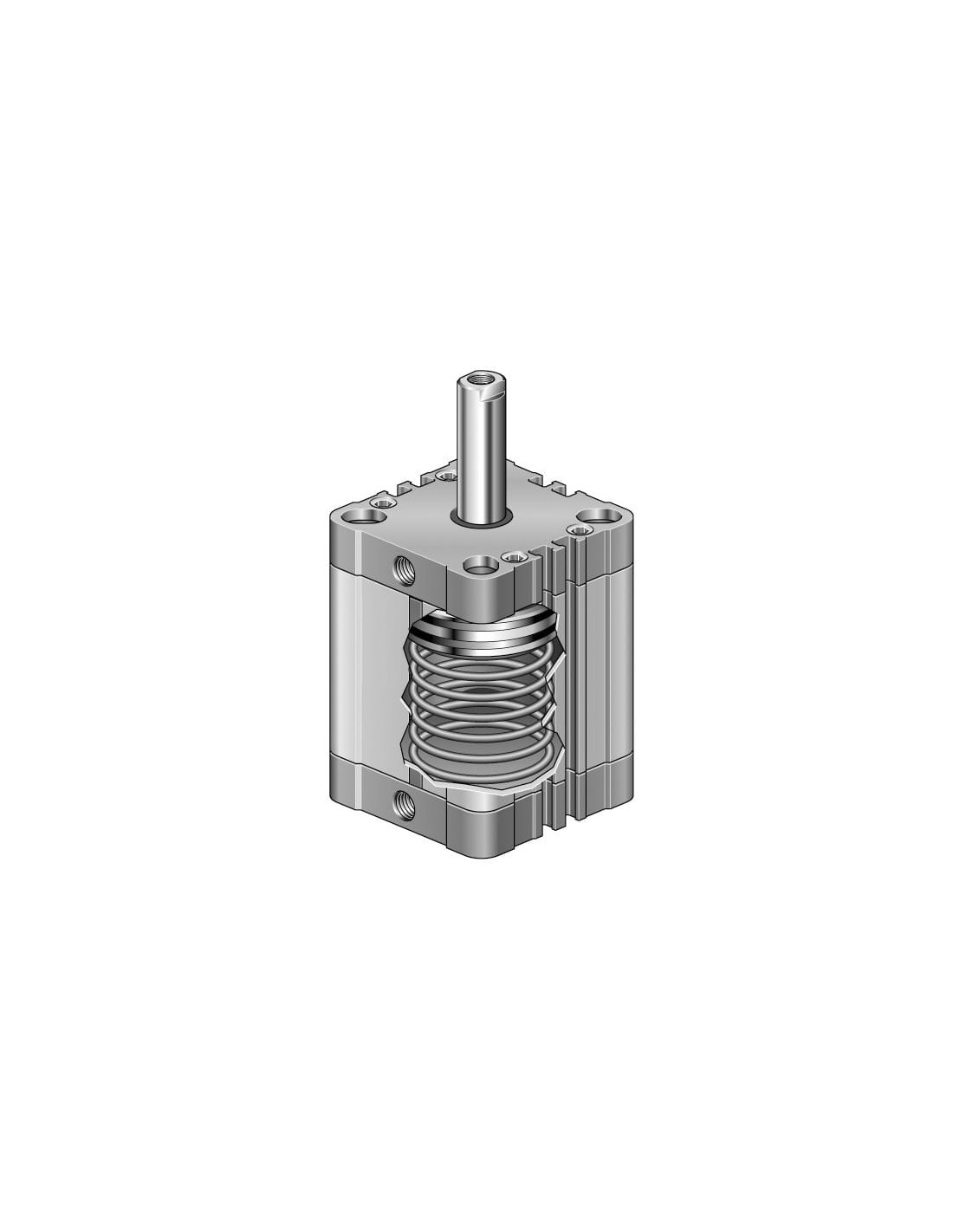

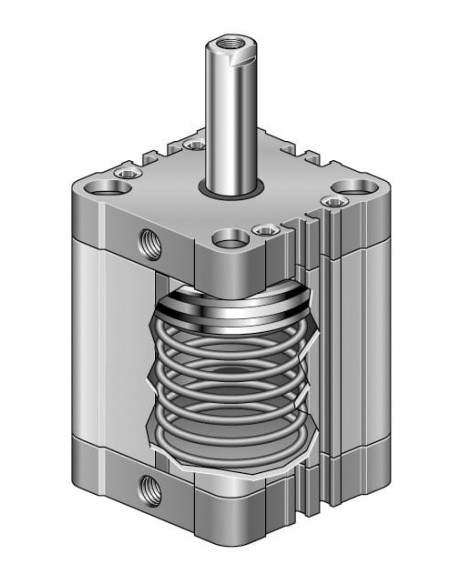

Budowa i zasada działania siłownika kompaktowego sprężynowego
Siłownik pneumatyczny został wyposażony w mechaniczne odboje, sprężynę powrotną oraz wytrzymałe tłoczysko z gwintem zewnętrznym. Mechanizm wysuwu sprężynowego zapewnia powrót tłoczyska bez udziału ciśnienia, co zwiększa bezpieczeństwo i niezawodność urządzenia podczas zaniku zasilania powietrzem.
Dzięki amortyzacji mechanicznej oraz wysokiej jakości materiałom wykonania, siłownik ten doskonale sprawdza się w pracy ciągłej, zachowując stabilność i powtarzalność ruchu.
Warunki eksploatacji siłowników pneumatycznych D16x5
Siłownik kompaktowy jest dedykowany do pracy przy ciśnieniu od 2 do 10 bar oraz z przefiltrowanym powietrzem, bez wymogu stosowania dodatkowego smarowania. Zakres temperatur pracy czyni go uniwersalnym rozwiązaniem zarówno do aplikacji wewnętrznych, jak i zewnętrznych, nawet w trudnych warunkach temperaturowych.
Wybór siłownika kompaktowego ISO21287 D16x5 z wysuwem sprężynowym to inwestycja w nowoczesną automatykę, wydajność oraz niezawodność w aplikacjach przemysłowych i technologicznych.
