Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C÷+40 °C |
| Temperatura otoczenia | -20 °C÷+80 °C (dla Vitonu +150°C) |
| Amortyzacja | mechaniczna (opcja pneumatyczna) |
| Korpus siłownika | anodowane aluminium |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Uszczelnienia | NBR (na zamówienie Poliuretan / Viton) |
| Zakres średnic | Ø16 do Ø63 |
| Średnica | 50 mm |
| SKOK | 50 |

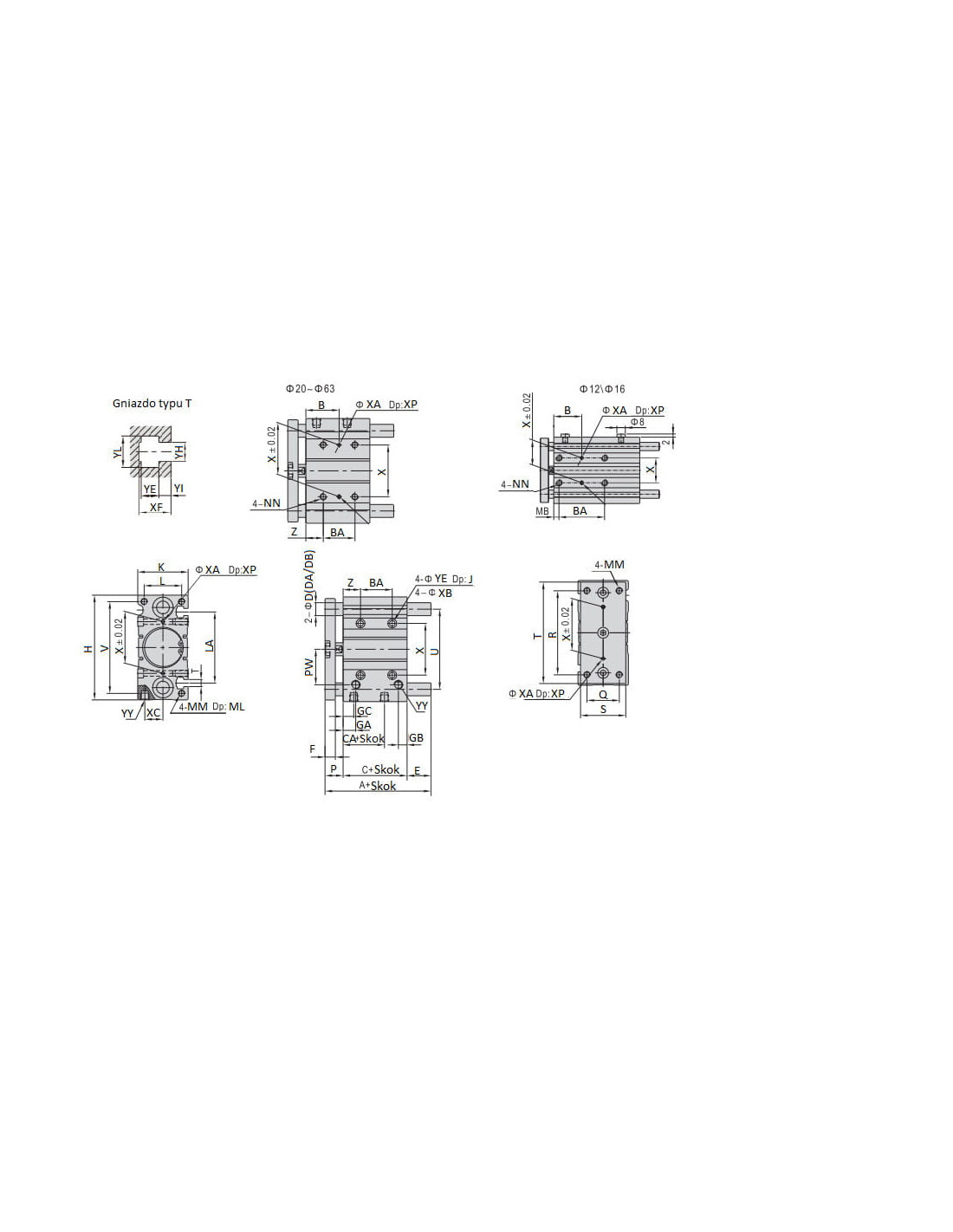

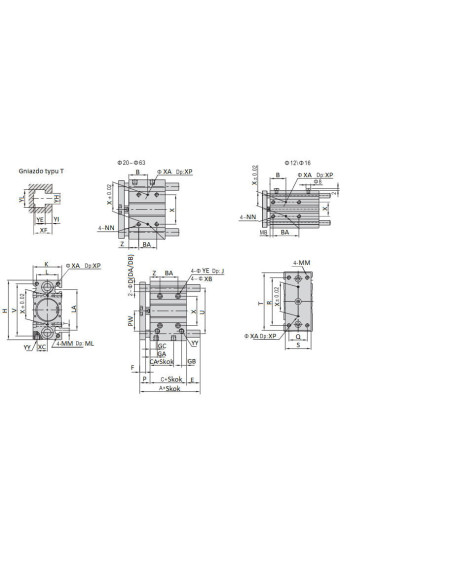

| A+SKOK | 126 |
| DB | 20 |
| E | 4 |
| F | 16 |
| GA | 14 |
| GB | 11 |
| GC | 12 |
| H | 148 |
| J | 9 |
| MM | M10x1,5 |
| ML | 22 |
| NN | M10x1,5 |
| PW | 47 |
| Q | 40 |
| R | 130 |
| S | 60 |
| T | 146 |
| U | 110 |
| V | 130 |
| X | 66 |
| YY | 1/4" |
| YL | 13,5 |
| YE | 7,5 |
| YH | 8,5 |
| YI | 4,5 |
| Z | 22 |
| XF | 13,5 |
| XA | 5 |
| XP | 8 |
| XB | 8,5 |
| XC | 21,5 |
| A | 76 |
| DA | 20 |
| B | 48 |
| BA | 48 |
| C | 44 |
| CA | 9 |
| K | 64 |
| L | 46 |
| LA | 92 |
| P | 28 |
| Kod producenta | TCM50X50SG |

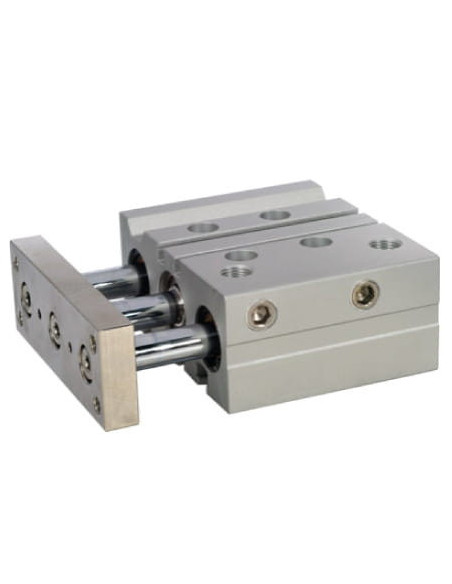

Siłownik prowadzący z prowadzeniem ślizgowym TCM50X50SG – niezawodne rozwiązanie do automatyzacji przemysłowej
TCM50X50SG to jednostka prowadząca oparta na siłowniku pneumatycznym z prowadzeniem ślizgowym, dedykowana do aplikacji wymagających stabilnego oraz precyzyjnego ruchu liniowego. Kod produktu: HNG050.0050BS. Dzięki odpowiedniej konstrukcji siłownik ten znajduje zastosowanie w licznych procesach przemysłowych oraz automatyzacji linii produkcyjnych.
Wytrzymała konstrukcja – solidne materiały i dopracowana budowa
Korpus oraz pokrywy wykonane są z anodowanego aluminium, co zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne. Tłoczysko ze stali węglowej chromowanej gwarantuje długą żywotność oraz niezawodność pracy w trudnych warunkach przemysłowych. Standardowe uszczelnienia NBR oraz możliwość zastosowania uszczelnień poliuretanowych lub Viton zapewniają kompatybilność z różnymi typami medium roboczego.
Zastosowania jednostki prowadzącej pneumatycznej TCM50X50SG
Siłownik prowadzący z prowadzeniem ślizgowym doskonale sprawdza się w:
- automatyzacji montażu i przenoszenia detali,
- precyzyjnym pozycjonowaniu elementów,
- operacjach rozładunku i załadunku na liniach produkcyjnych,
- aplikacjach wymagających stabilizacji ruchu tłoczyska,
- systemach paletyzujących i depaletyzujących,
- maszynach pakujących i sortowniczych.
Wszystkie te zadania wymagają precyzyjnego ruchu poprzecznego oraz niezawodności przez długi czas eksploatacji.
Najważniejsze zalety siłownika prowadzącego do zastosowań przemysłowych
Prowadzenie ślizgowe, oparte na dwóch śrubach prowadzących, zapewnia płynną pracę nawet przy dużych obciążeniach bocznych. Zakres ciśnienia pracy: 1–10 bar oraz szeroki zakres temperatur pozwalają na działanie w niesprzyjających warunkach. Amortyzacja mechaniczna z opcją pneumatycznej zabezpiecza przed uszkodzeniami podczas pracy cyklicznej o dużych prędkościach.
- Wielostronne możliwości montażu dzięki uniwersalnym wymiarom oraz różnorodnym otworom mocującym.
- Kompaktowa budowa, pozwalająca na zastosowanie w miejscach o ograniczonej przestrzeni montażowej.
- Niewymagane smarowanie – uproszczona konserwacja.
- Odpowiedni do pracy z przefiltrowanym sprężonym powietrzem.
- Zakres średnic tłoka od 16 mm do 63 mm umożliwia dobór rozmiaru do indywidualnych aplikacji.
Typowe obszary zastosowania układów pneumatycznych z prowadzeniem ślizgowym
Siłowniki prowadzące wykorzystywane są powszechnie w branżach takich jak: przemysł motoryzacyjny, produkcja elektroniki, logistyka, przemysł spożywczy oraz pakowanie i sortowanie. Dzięki swojej uniwersalności oraz odporności na intensywne użytkowanie zapewniają niezawodne wsparcie w realizacji złożonych zadań automatycznych.
