Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C÷+40 °C |
| Temperatura otoczenia | -20 °C÷+80 °C (dla Vitonu +150°C) |
| Amortyzacja | mechaniczna (opcja pneumatyczna) |
| Korpus siłownika | anodowane aluminium |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Uszczelnienia | NBR (na zamówienie Poliuretan / Viton) |
| Zakres średnic | Ø16 do Ø63 |

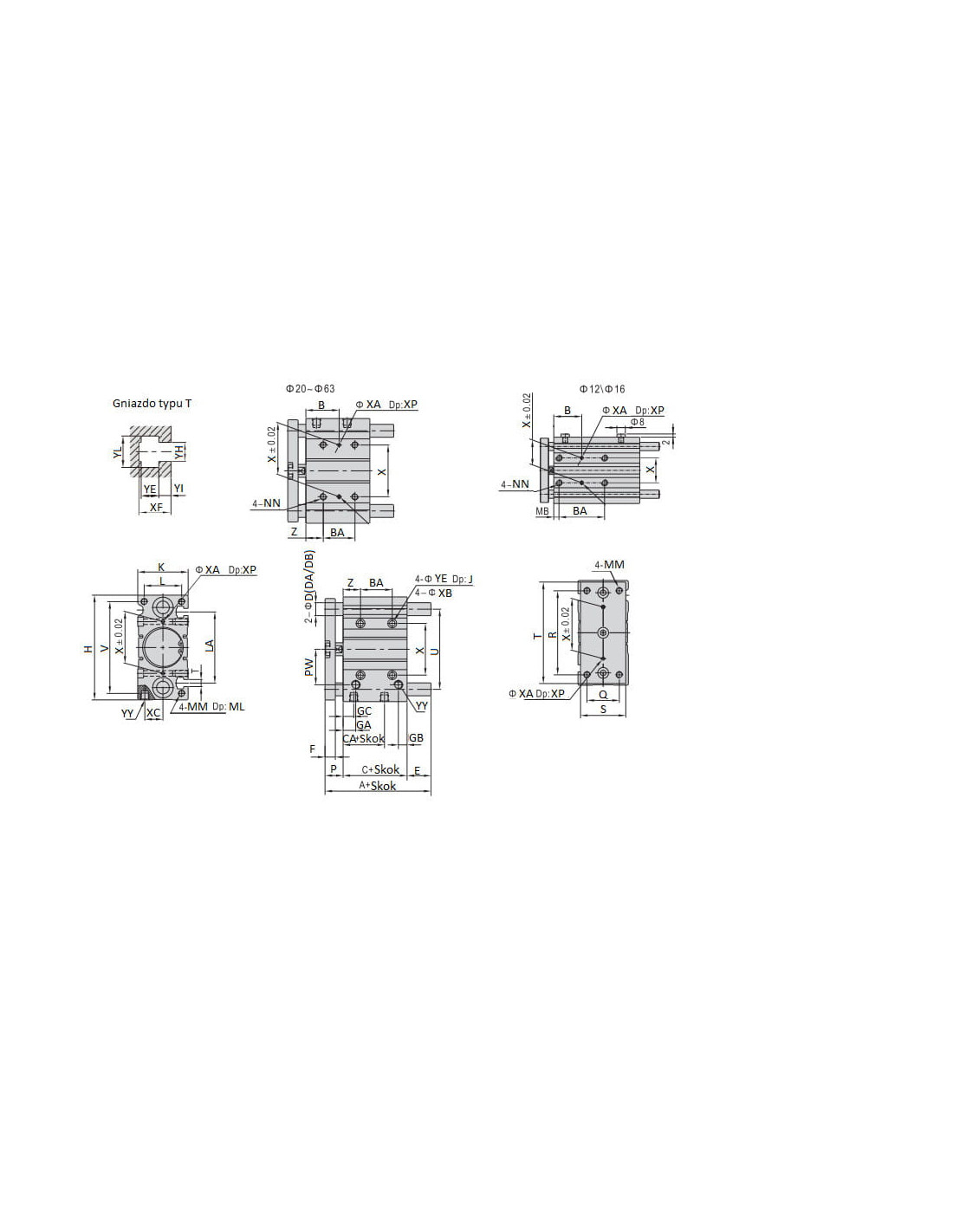

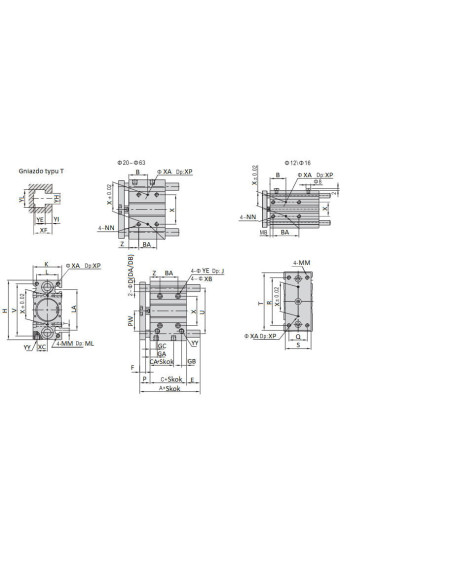

| Średnica | 32 mm |
| SKOK | 100 |
| A+SKOK | 202 |
| DB | 20 |
| E | 42,5 |
| F | 12 |
| GA | 12,5 |
| GB | 9 |
| GC | 12,5 |
| H | 112 |
| J | 7,5 |
| MM | M8x1,25 |
| ML | 20 |
| NN | M8x1,25 |
| PW | 34 |
| Q | 30 |
| R | 96 |
| S | 44 |
| T | 110 |
| U | 78 |
| V | 98 |
| X | 42 |
| YY | 1/8” |
| YL | 10,5 |
| YE | 5,5 |
| YH | 6,5 |
| YI | 3,5 |
| Z | 21 |
| XF | 9,5 |
| XA | 4 |
| XP | 6 |
| XB | 6,5 |
| XC | 15 |
| A | 102 |
| DA | 16 |
| B | 45 |
| BA | 48 |
| C | 37,5 |
| CA | 7 |
| K | 48 |
| L | 34 |
| LA | 63 |
| P | 22 |
| Kod producenta | TCM32X100SG |

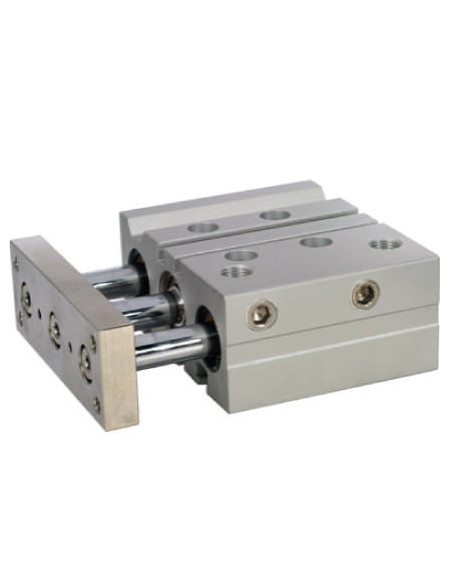

Siłownik pneumatyczny prowadzący TCM32X100SG – prowadzenie ślizgowe
TCM32X100SG to zaawansowana jednostka prowadząca z prowadzeniem ślizgowym, przeznaczona do precyzyjnych zastosowań w automatyce przemysłowej. Wyróżnia się solidną konstrukcją wykonaną z anodowanego aluminium, które zapewnia trwałość oraz odporność na korozję. Tłoczysko, wykonane z chromowanej stali CK45, gwarantuje wysoką wytrzymałość i długą żywotność podczas intensywnej eksploatacji.
Zastosowanie siłowników pneumatycznych prowadzących TCM32X100SG
Siłownik prowadzący D32x100 z prowadzeniem ślizgowym sprawdza się wszędzie tam, gdzie wymagana jest precyzja ruchu liniowego oraz stabilna praca nawet przy dużych obciążeniach bocznych. Jest idealnym rozwiązaniem dla:
- Automatyki i robotyki przemysłowej
- Zautomatyzowanych linii montażowych
- Systemów podnoszenia, pozycjonowania i przenoszenia detali
- Maszyn pakujących, sortujących i etykietujących
- Stanowisk testujących oraz kontrolnych
Dzięki kompaktowej budowie i różnym opcjom montażu, możliwe jest wykorzystanie w wymagających aplikacjach przestrzennych, gdzie istotna jest płynność oraz powtarzalność przesuwu.
Najważniejsze cechy i zalety siłownika prowadzącego TCM32X100SG
- Anodowane aluminium – wysoka odporność na ścieranie i czynniki chemiczne
- Duża dokładność ruchu dzięki prowadzeniu ślizgowemu
- Możliwość pracy bez smarowania – eliminuje konieczność regularnych przeglądów i konserwacji
- Wytrzymałość na ciśnienie robocze w zakresie 1–10 bar
- Zakres temperatur pracy pozwala na zastosowanie w trudnych warunkach przemysłowych
- Szeroka kompatybilność uszczelnień (NBR, poliuretan, Viton) – możliwość dopasowania do indywidualnych wymagań
- Standardowy gwint przyłączeniowy oraz uniwersalny zakres średnic i skoku
Siłownik prowadzący TCM32X100SG znajduje zastosowanie w wielu sektorach przemysłu: od produkcji, przez logistykę, po kontrolę jakości. Jest rekomendowany szczególnie tam, gdzie potrzebna jest niezawodność, precyzyjna praca oraz efektywne prowadzenie liniowe w ograniczonej przestrzeni montażowej. Jego konstrukcja umożliwia łatwą integrację z innymi urządzeniami i systemami automatyzacji, co czyni go uniwersalnym wyborem do profesjonalnych, wymagających zastosowań.
