TCM16X50S Jednostka prowadząca D16x50 prowadzenia ślizgowe

Dane techniczne

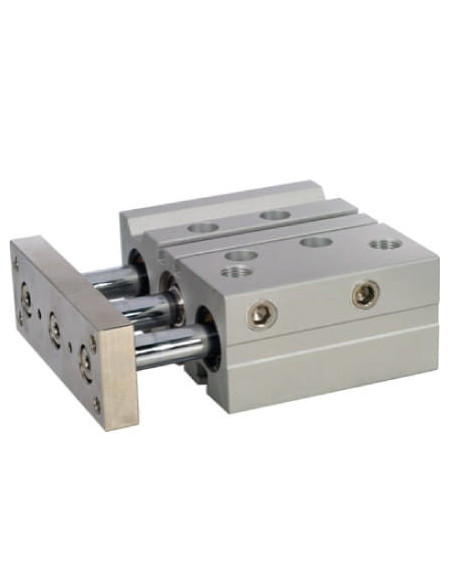

Jednostka prowadząca TCM16X50S – Prowadzenie ślizgowe D16x50

Jednostka prowadząca TCM16X50S to zaawansowany siłownik pneumatyczny z prowadzeniem ślizgowym, zaprojektowany do precyzyjnej i powtarzalnej pracy w aplikacjach przemysłowych. Model ten wyposażony jest w średnicę 16 mm oraz skok 50 mm, co czyni go wszechstronnym rozwiązaniem dla wielu zastosowań w zakresie automatyki.

Zastosowanie jednostek prowadzących z prowadzeniem ślizgowym

Prowadnice pneumatyczne tego typu są często wykorzystywane w automatyce przemysłowej, liniach montażowych, maszynach pakujących oraz urządzeniach manipulacyjnych. Główne obszary zastosowania to:

• Precyzyjne pozycjonowanie oraz transport elementów w liniach produkcyjnych
• Operacje podnoszenia i przesuwania detali oraz komponentów
• Automatyzacja procesów montażowych, sortujących i kontrolnych

Zalety konstrukcji TCM16X50S

Korpus siłownika wykonany jest z anodowanego aluminium, co gwarantuje odporność na korozję oraz niską masę własną, co przekłada się na dłuższą żywotność urządzenia i łatwość montażu. Chromowane tłoczysko (stal węglowa CK45) zapewnia wysoką odporność na ścieranie oraz stabilność wymiarową nawet podczas intensywnej eksploatacji.

Uszczelnienia NBR (z możliwością zamówienia wersji poliuretanowej lub Viton) zapewniają optymalne właściwości pracy zarówno w standardowych, jak i podwyższonych wymaganiach procesowych. Siłownik nie wymaga smarowania, co pozwala ograniczyć czynności serwisowe oraz zmniejsza ryzyko awarii.

Możliwości i warunki pracy prowadzenia ślizgowego

Zakres roboczy ciśnienia wynosi od 1 do 10 bar, co pozwala na elastyczne dostosowanie do różnych aplikacji. Dopuszczalne temperatury pracy dla otoczenia wynoszą od -20°C do +80°C, a z uszczelnieniami Viton do +150°C, co umożliwia zastosowanie siłownika w środowiskach o zróżnicowanych warunkach temperaturowych.

• Oszczędność miejsca — kompaktowa konstrukcja pozwala na montaż w ograniczonej przestrzeni
• Precyzyjna kontrola ruchu — prowadzenie ślizgowe stabilizuje ruch liniowy tłoczyska
• Długa żywotność i niezawodność

Typowe zastosowania siłowników pneumatycznych prowadzących

TCM16X50S doskonale sprawdza się jako element w module przenoszącym, przesuwającym, w urządzeniach chwytakowych oraz w precyzyjnych aplikacjach laboratoryjnych i montażowych. Często jest stosowany w systemach automatycznego montażu, maszynach pakujących oraz wszędzie tam, gdzie kluczowe jest precyzyjne prowadzenie ruchów liniowych oraz niezawodność eksploatacyjna.
