Dane techniczne
| Ciśnienie pracy | 1,5 ÷ 10 bar |
| Regulacja skoku | 0 ÷ 5mm |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Medium | przefiltrowane sprężone powietrze |
| Port przyłączeniowy | Ø20 M5; Ø25 ÷ 32 G1/8’ |
| Prędkość tłoka | 30 do 500 mm/s |
| Prowadzenie tłoczysk | ślizgowe |
| Smarowanie | niewymagane |
| Średnica | 20 mm |
| Skok | 30 mm |

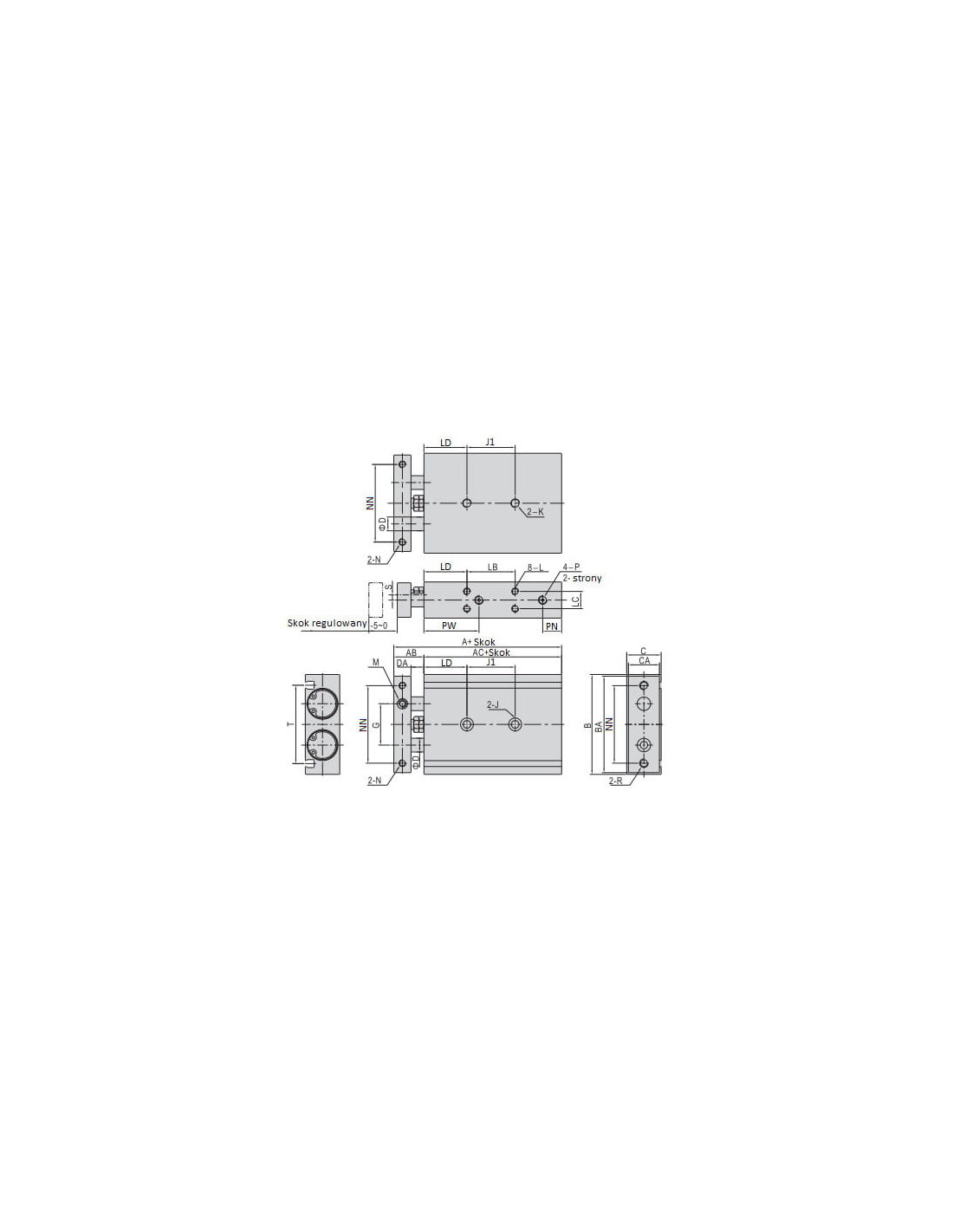

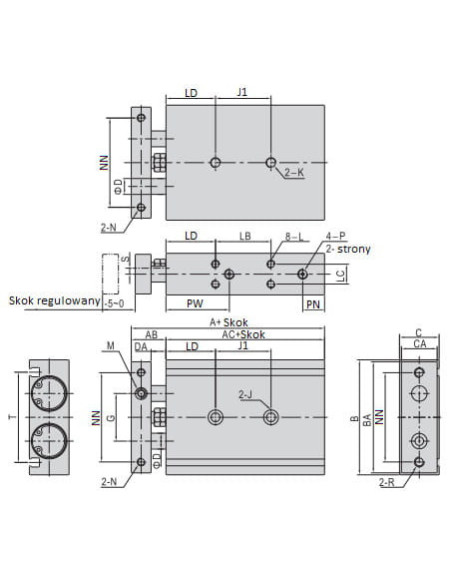

| A | 94 |
| AB | 24 |
| AC | 70 |
| B | 64 |
| BA | 62 |
| C | 25 |
| CA | 23 |
| D | 10 |
| DA | 12 |
| G | 28 |
| J | Ø9,5 Dp: 5,5 otwór przelotowy: Ø5,5 |
| J1 | 40 |
| K | M6x1,0 Dp:10 |
| L | M4x0,7 Dp:7 |
| LB | 40 |
| LC | 9,5 |
| LD | 30 |
| M | M8x1,25 |
| N | M4x0,7 Dp:6 |
| NN | 50 |
| P | M5x0,8 |
| PN | 9 |
| PW | 46 |
| R | M5x0,8 |
| S | 6,5 |
| T | 52 |
| Kod producenta | TR20X30S |
Siłownik dwutłoczyskowy TR20X30S D20x30 z prowadzeniem ślizgowym – profesjonalne rozwiązanie do automatyki
Siłownik dwutłoczyskowy TR20X30S o średnicy 20 mm i skoku 30 mm to zaawansowany element napędowy zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Produkt jest wyposażony w prowadzenie ślizgowe, co gwarantuje stabilną pracę, wysoką precyzję ruchu oraz odporność na obciążenia poprzeczne.
Kluczowe zalety siłownika dwutłoczyskowego TR20X30S
- Kompaktowa konstrukcja umożliwia integrację w ograniczonej przestrzeni montażowej.
- Dwutłoczyskowa budowa zapewnia zwiększoną sztywność oraz wydłużoną żywotność siłownika.
- Prowadzenie ślizgowe pozwala na płynny, precyzyjny ruch, nawet przy dużych obciążeniach bocznych.
- Możliwość regulacji skoku w zakresie 0–5 mm umożliwia dopasowanie urządzenia do indywidualnych wymagań aplikacji.
- Obsługa przefiltrowanego sprężonego powietrza gwarantuje długotrwałe, bezawaryjne użytkowanie bez konieczności dodatkowego smarowania.
- Wytrzymałość mechaniczna nawet w trudnych warunkach przemysłowych – odporność na szeroki zakres temperatur otoczenia i medium.
Zastosowanie siłownika TR20X30S D20x30
Siłownik dwutłoczyskowy TR20X30S doskonale sprawdza się w instalacjach automatyki przemysłowej, liniach montażowych, systemach pakowania oraz zabudowach maszyn wymagających powtarzalnego i precyzyjnego ruchu liniowego. Dzięki możliwości regulacji skoku oraz obustronnemu wyprowadzeniu tłoczysk sprawdza się również w aplikacjach wymagających równoległego sterowania lub synchronizacji ruchu.
Najczęstsze obszary wykorzystania to:
- Automatyzacja procesów przemysłowych
- Pozycjonowanie elementów i precyzyjne przesuwy
- Maszyny pakujące i sortujące
- Manipulatory i linie produkcyjne
- Systemy montażowe
- Przenośniki i stanowiska testowe
Dlaczego warto wybrać siłownik pneumatyczny z prowadzeniem ślizgowym?
Prowadzenie ślizgowe zapewnia stabilność i precyzję prowadzenia tłoczysk, a także chroni przed uszkodzeniami wynikającymi z działania sił poprzecznych. Długa żywotność i bezobsługowa eksploatacja to zalety, dzięki którym siłownik TR20X30S D20x30 jest chętnie wybierany do pracy w cyklicznych aplikacjach, gdzie liczy się niezawodność oraz szybki montaż.
