Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężne powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -20°C ÷ +80°C (dla Vitonu +150°C) |
| Amortyzacja | mechaniczna (opcja pneumatyczna) |
| Korpus siłownika | anodowane aluminium |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Uszczelnienia | NBR (na zamówienie Poliuretan / Viton) |
| Zakres średnic | Ø6 do Ø10 |
| Średnica | 10 mm |
| SKOK | 10 |

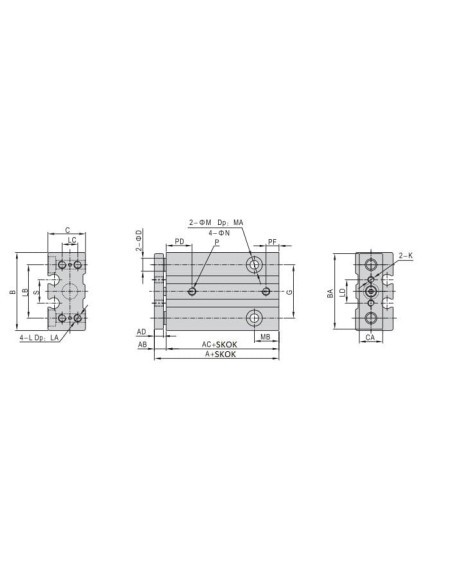

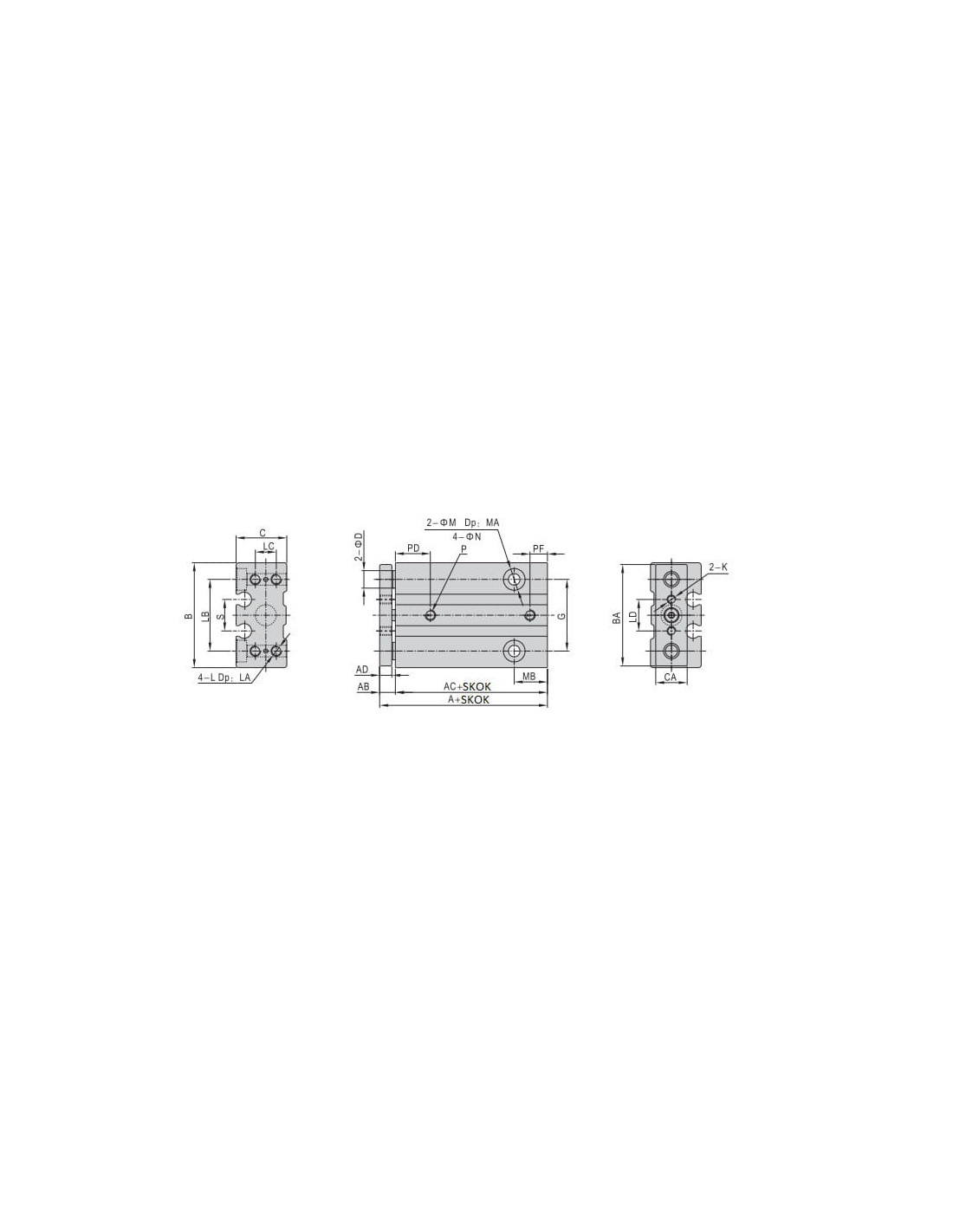

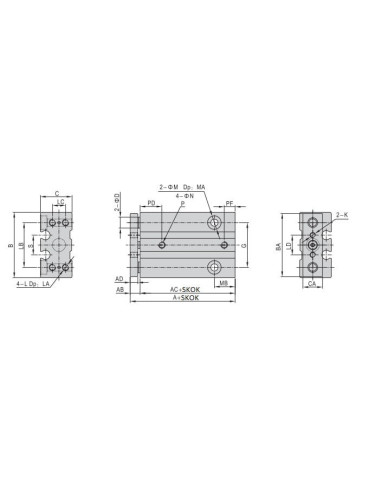

| A+SKOK | 42 |
| A | 32 |
| AB | 6 |
| AC | 26 |
| AD | 5 |
| B | 34 |
| BA | 33 |
| C | 18 |
| CA | 10 |
| CB | 7,5 |
| D | 6 |
| G | 23 |
| K | M3X0,5 |
| L | M4X0,7 |
| LA | 5 |
| LB | 23 |
| LC | 8 |
| LD | 11 |
| M | 8 |
| MA | 4 |
| MB | 8,5 |
| N | 4,5 |
| P | M3X0,5 |
| PD | 11,5 |
| PF | 5 |
| Kod producenta | TCM10X10S |

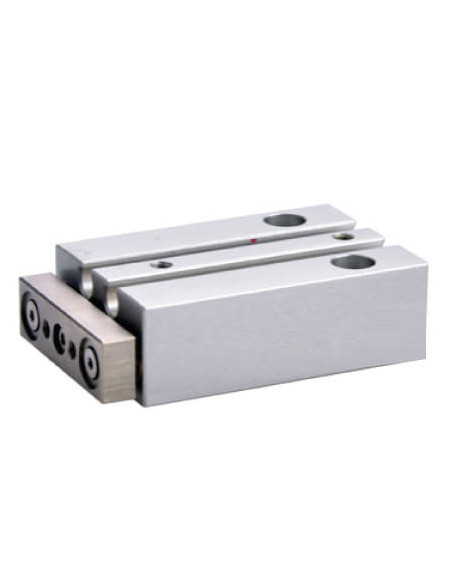

Jednostka prowadząca TCM10X10S – precyzyjne prowadzenie ślizgowe D10x10
TCM10X10S Jednostka prowadząca o średnicy tłoczyska 10 mm i skoku 10 mm, wyposażona w prowadzenie ślizgowe, stanowi zaawansowane rozwiązanie dla aplikacji wymagających precyzyjnego i stabilnego ruchu liniowego. Dzięki zastosowaniu wysokiej jakości anodowanego aluminium, urządzenie charakteryzuje się odpornością na korozję oraz niewielką masą, co przekłada się na długą żywotność i niezawodność w codziennej eksploatacji.
Zalety prowadzenia ślizgowego w siłownikach TCM10X10S
Prowadzenie ślizgowe minimalizuje luzy oraz zapewnia płynny ruch tłoczyska nawet w przypadku długotrwałego użytkowania. Rozwiązanie to idealnie sprawdza się w operacjach wymagających utrzymania powtarzalności ruchu, a także tam, gdzie standardowe prowadnice mogą ulegać nadmiernemu zużyciu.
- Wysoka powtarzalność i precyzja ruchu – kluczowe w procesach automatyzacji produkcji.
- Stabilna konstrukcja – odporna na odkształcenia mechaniczne.

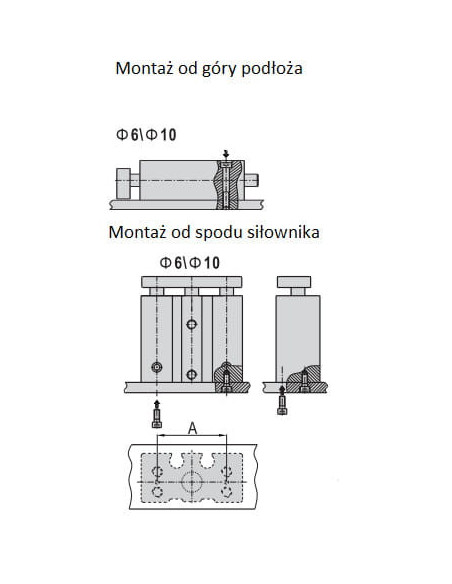

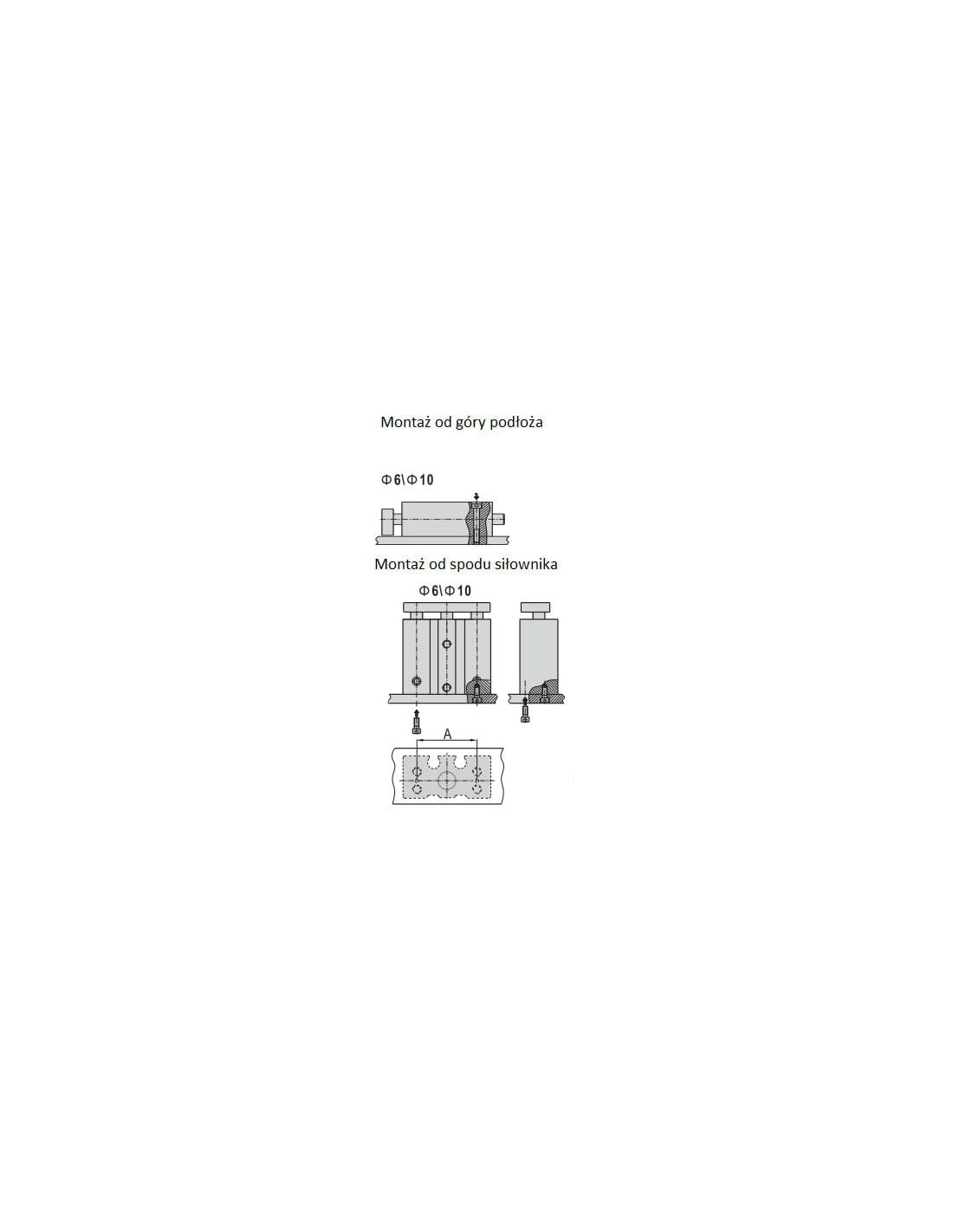

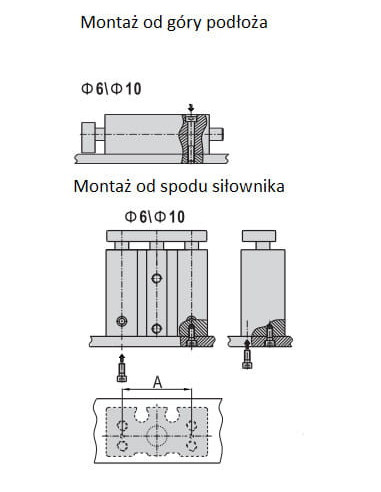

- Łatwy montaż – możliwość instalacji zarówno od góry, jak i od spodu siłownika.
- Brak konieczności smarowania – bezobsługowa eksploatacja przy zastosowaniu przefiltrowanego sprężonego powietrza.
- Uniwersalne zastosowanie – kompatybilność z szeroką gamą układów pneumatycznych.
Typowe zastosowania jednostki prowadzącej D10x10
Jednostka prowadząca D10x10 znajduje zastosowanie w różnych sektorach przemysłu, gdzie wymagane jest precyzyjne i powtarzalne przesuwanie elementów. Jest szczególnie ceniona w:
- automatyce przemysłowej,
- pakowaniu i sortowaniu,
- systemach podawania i montażu komponentów,
- urządzeniach testujących i kontrolujących,
- aplikacjach laboratoryjnych i medycznych.
Kompaktowa budowa oraz odporność na różne temperatury pracy sprawiają, że jednostki tego typu sprawdzają się również w środowiskach o podwyższonych wymaganiach środowiskowych.
Budowa i kompatybilność jednostki siłownikowej TCM10X10S
TCM10X10S posiada solidną konstrukcję opartą na anodowanych elementach aluminiowych oraz na tłoczysku ze stalą węglową chromowaną CK45. Elementy uszczelniające wykonano z wysokiej jakości NBR, przy dodatkowej opcji zmiany na poliuretan lub Viton w specyficznych zastosowaniach.
Uniwersalność montażu oraz liczne punkty mocowania sprawiają, że model ten można łatwo zintegrować z istniejącymi instalacjami pneumatycznymi, zarówno w aplikacjach standardowych, jak i niestandardowych.
Podsumowanie – gdzie sprawdzi się siłownik prowadzący TCM10X10S?
Dzięki kompaktowej i solidnej budowie, siłownik prowadzący ślizgowy TCM10X10S idealnie sprawdza się w aplikacjach wymagających niewielkiego, acz precyzyjnego skoku, wysokiej dokładności oraz niezawodności. Jest to efektywny wybór dla przemysłu, automatyki oraz laboratoriów, gdzie niezawodność działania ma kluczowe znaczenie.
