TCM50X175SG Jednostka prowadząca D50x175 prowadzenia ślizgowe

Dane techniczne

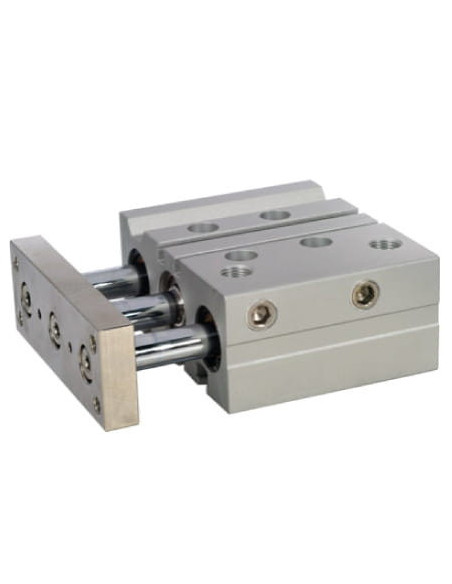

Jednostka prowadząca TCM50X175SG – prowadnica ślizgowa D50x175

Jednostka prowadząca TCM50X175SG to precyzyjny siłownik pneumatyczny wyposażony w prowadzenia ślizgowe, o średnicy tłoka 50 mm i skoku 175 mm. Urządzenie zostało zaprojektowane do pracy w wymagających aplikacjach automatyki przemysłowej, gdzie kluczowa jest wysoka sztywność oraz stabilność ruchu liniowego.

Zalety prowadnic ślizgowych w automatyce

Dzięki zastosowaniu prowadnic ślizgowych, siłownik TCM50X175SG zapewnia większą odporność na obciążenia poprzeczne oraz możliwość pracy z narzędziami lub manipulatorami wymagającymi dokładnego prowadzenia. Aluminiowy, anodowany korpus oraz pokrywy gwarantują wytrzymałość i odporność na korozję, co przekłada się na długą żywotność nawet w trudnych warunkach produkcyjnych.

Typowe zastosowania siłowników prowadnicowych

Prowadnice tego typu są szeroko wykorzystywane w aplikacjach, gdzie niezbędny jest precyzyjny, powtarzalny ruch liniowy, szczególnie w:

• Automatyce montażowej – precyzyjne pozycjonowanie elementów i podzespołów.
• Transporterach liniowych – przesuwanie detali na liniach produkcyjnych.
• Systemach sortujących – szybkie i dokładne przenoszenie wyrobów.
• Maszynach pakujących – automatyzacja procesów pakowania i zamykania opakowań.
• Wielkogabarytowych chwytakach pneumatycznych.

Odporność i funkcjonalność siłownika pneumatycznego TCM50X175SG

Urządzenie TCM50X175SG pracuje w szerokim zakresie ciśnienia roboczego (1–10 bar) oraz temperatury środowiska (od -20°C do +80°C, z możliwością rozszerzenia do +150°C dzięki uszczelnieniom Viton). Siłownik może być eksploatowany z przefiltrowanym sprężonym powietrzem bez konieczności dodatkowego smarowania, co obniża koszty obsługi i konserwacji.
Uszczelnienia NBR (z możliwością zamówienia wersji poliuretanowej/Viton) zapewniają szczelność i wydłużają żywotność produktu.

Prowadnice ślizgowe – kluczowe korzyści konstrukcyjne

Prowadzenie ślizgowe z podwójnymi tłoczyskami gwarantuje optymalne rozłożenie sił i minimalne ryzyko ugięcia czy zablokowania. Konstrukcja ta jest szczególnie polecana do zastosowań, gdzie wymagana jest wysoka precyzja oraz powtarzalność ruchu w warunkach intensywnej eksploatacji.

Odporność na warunki zewnętrzne

Siłownik wyposażono w mechaniczną amortyzację z opcją zastosowania amortyzacji pneumatycznej, co dostosowuje charakterystykę ruchu do potrzeb konkretnej aplikacji. Rozwiązanie to sprawdza się zarówno w standardowych liniach montażowych, jak i w zaawansowanych systemach robotycznych.

Budowa i materiały – bezpieczeństwo oraz trwałość

Korpus i pokrywy wykonane z anodowanego aluminium oraz tłoczysko ze stali węglowej chromowanej CK45 stanowią gwarancję wysokiej odporności na zużycie oraz trwałości produktu. Taka konstrukcja minimalizuje ryzyko korozji i wydłuża czas bezawaryjnej pracy urządzenia.

Elastyczność montażu i szeroki zakres wymiarowy

TCM50X175SG posiada liczne punkty montażowe oraz jest kompatybilny z szerokim zakresem średnic (Ø16 do Ø63 mm), co umożliwia dopasowanie do wielu konfiguracji maszynowych. Standardowe gwinty i łatwy montaż zapewniają szybkie wdrożenie w różnorodnych środowiskach przemysłowych.
