Dane techniczne
| Średnica | 25 mm |
| SKOK | 30 |
| A | 79 |
| B | 34 |
| C | 37 |
| CH1 | 12 |
| CH2 | 17 |
| CH3 | 27 |
| D | 17 |
| D1 | 8,5 |
| E | 15 |
| F | 78 |
| G | 32 |
| H | 12 |
| Ø1 | 12 |
| J | M5 |
| K | M6 |
| L1 | 25 |
| L2 | 40 |
| L7 | 40 |
| M | 6 |
| N | 5,5 |
| O | 9 |
| P | 10 |
| Q | 7,5 |
| R | 6,5 |
| S | 11 |
| T | 6,5 |
| T1 | 38 |
| U | 38 |
| V | 68 |
| W | 32,5 |
| X | 20 |
| Y | 23 |
| Z | 58 |
Prowadnik do siłownika ISO D25x30 – precyzyjne prowadzenie ruchu liniowego
Prowadnik do siłownika ISO D25x30 z łożyskami ślizgowymi, typ H (kod produktu: GLH025.0030BS), to niezawodne rozwiązanie, które zapewnia stabilizację i kontrolę ruchu siłownika pneumatycznego. Produkty tego typu są kluczowe w aplikacjach wymagających prowadzenia osiowego oraz tłumienia momentów i sił bocznych, występujących podczas pracy siłownika.
Konstrukcja i wykonanie prowadnika liniowego z łożyskami ślizgowymi
Prowadnik liniowy dedykowany do siłowników o średnicy tłoka 25 mm i skoku 30 mm wykonany jest z wysokiej jakości materiałów, co przekłada się na długą żywotność oraz odporność na zużycie. Obudowa i prowadnice zostały zaprojektowane z myślą o zapewnieniu sztywności i precyzji prowadzenia, a łożyska ślizgowe gwarantują płynną pracę nawet przy dużych obciążeniach i intensywnych cyklach pracy.
Typowe zastosowania prowadnika do siłownika ISO D25x30
Rozwiązanie to znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – pozycjonowanie, tłumienie i stabilizacja ruchu elementów wykonawczych,
- Pakowanie – precyzyjne prowadzenie mechanizmów chwytających i przesuwających,
- Branża spożywcza i farmaceutyczna – ruch liniowy elementów maszyn, które spełniają wymagania higieniczne,
- Linie montażowe – podnoszenie, przesuwanie oraz pozycjonowanie komponentów,
- Systemy sortujące oraz transportowe.
Zalety wykorzystania prowadnika do siłowników D25x30
Do najważniejszych zalet prowadnika ISO D25x30 z łożyskami ślizgowymi należą:
- Wysoka precyzja prowadzenia osiowego – eliminacja luzów oraz minimalizacja drgań i wychyleń bocznych,
- Wytrzymałość na obciążenia boczne – pozwala na stosowanie siłowników w aplikacjach o podwyższonych wymaganiach technicznych,
- Optymalizacja żywotności siłownika poprzez ograniczenie oddziaływania sił bocznych na uszczelnienia i tłoczysko,
- Kompaktowa konstrukcja – ułatwia integrację z istniejącymi maszynami oraz pozwala na zaoszczędzenie miejsca w układzie,
- Bezobsługowa praca dzięki zastosowaniu solidnych łożysk ślizgowych.
Prowadnik zgodny z normą ISO – kompatybilność i uniwersalność
Prowadnik spełniający normę ISO zapewnia pełną kompatybilność z siłownikami standardowymi, co znacząco rozszerza zakres możliwych zastosowań oraz upraszcza proces projektowania systemów pneumatycznych.

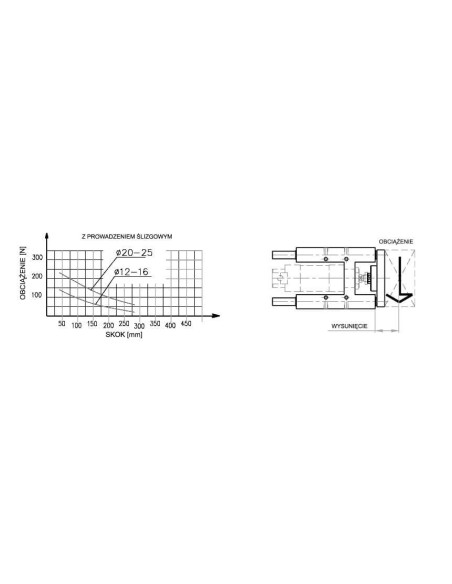

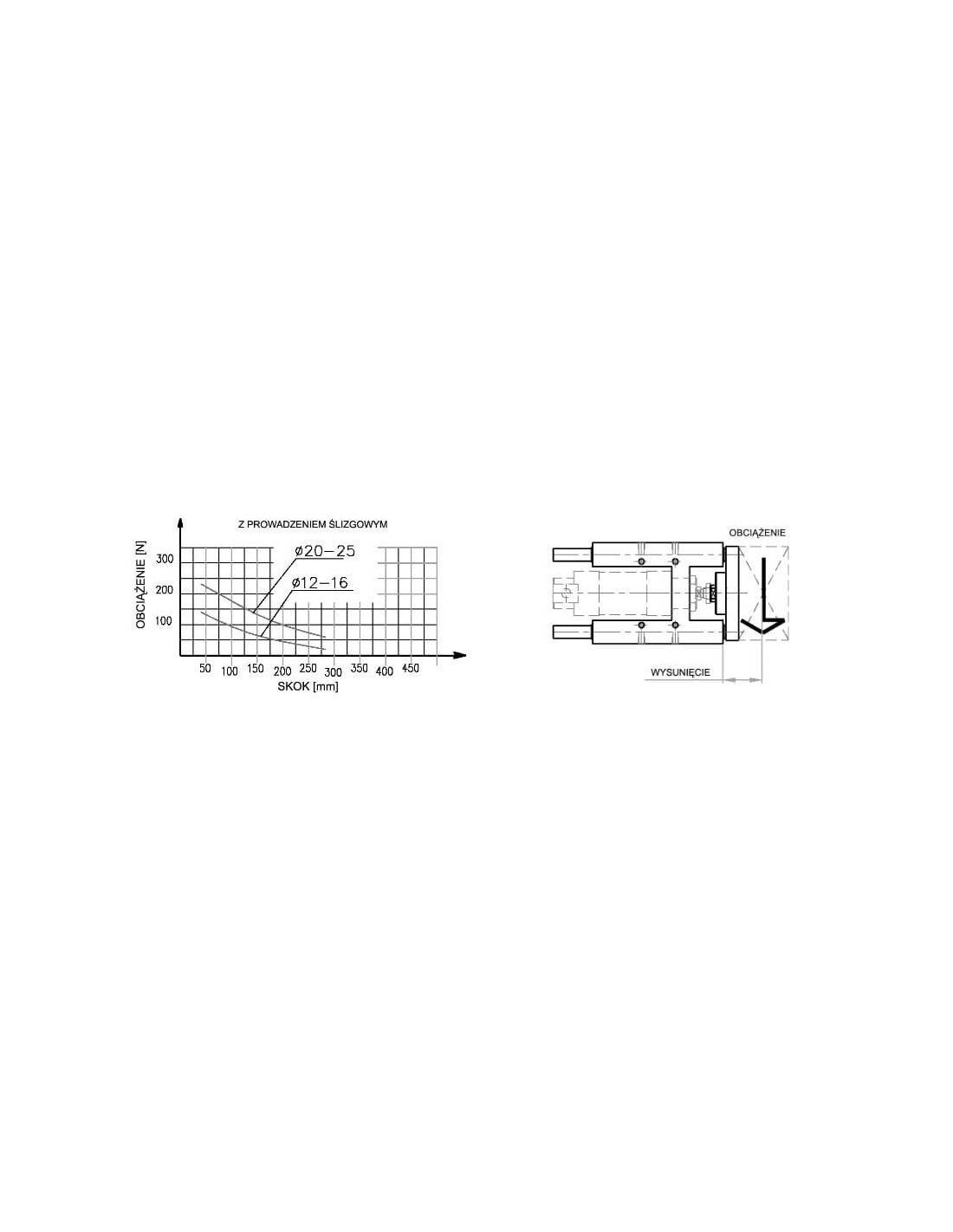

Wykresy obciążeń oraz możliwości techniczne

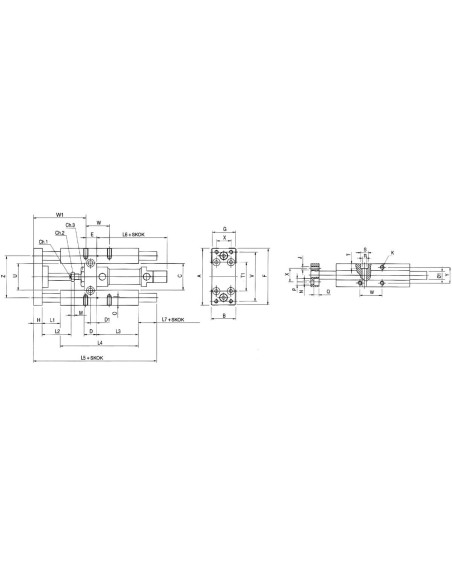

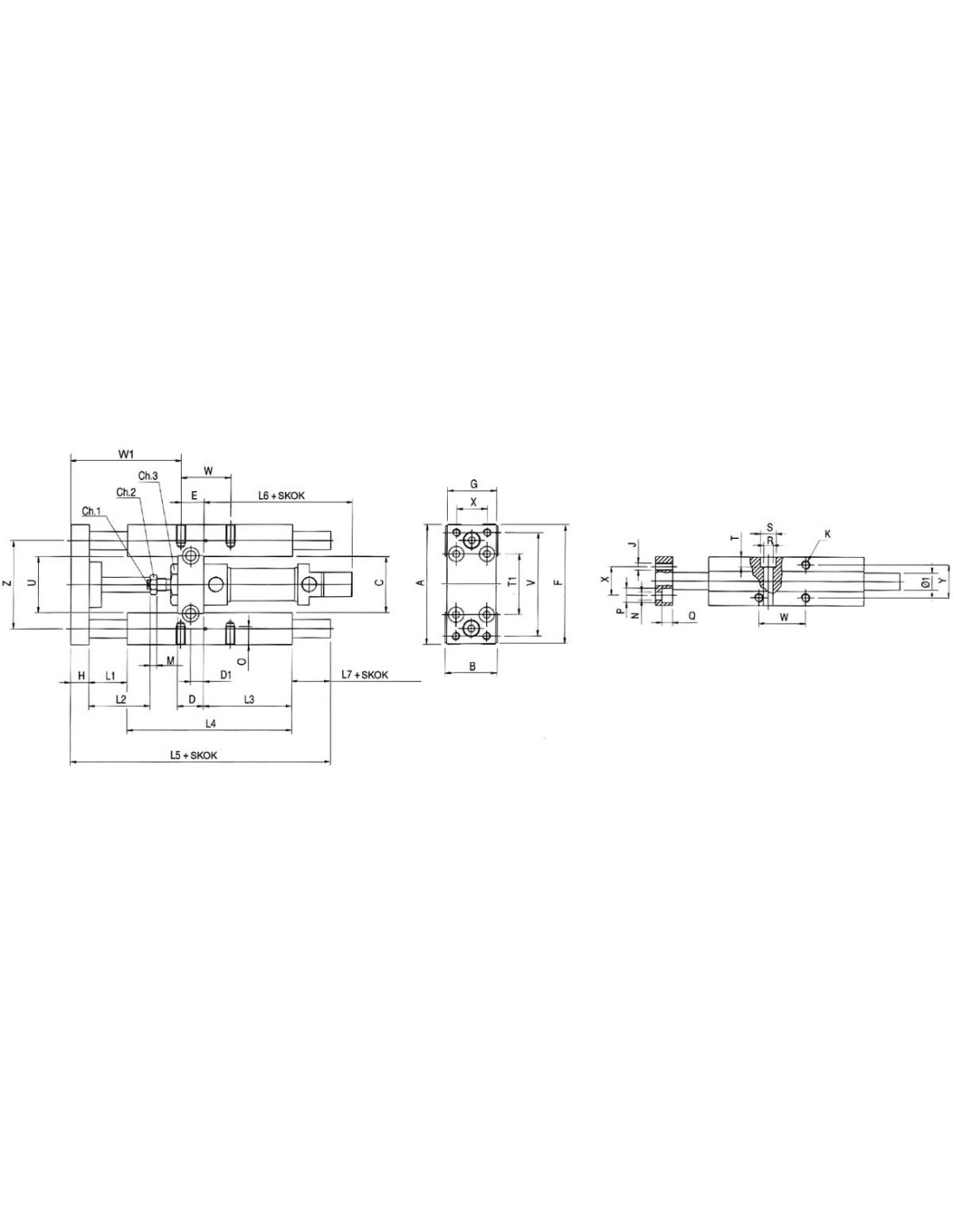

Dołączone wykresy obciążeń oraz szczegółowy rysunek techniczny umożliwiają dobór prowadnika do konkretnych zastosowań inżynierskich, gwarantując bezproblemową integrację w zaawansowanych układach automatyki.
