Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 84,4 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Pilot valve in switching position Spring reset |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Stal |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał sprężyny | Stal sprężynowa |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obr. od sprężyny powrotnej przy kącie obrotu 0° | od 913,2 Nm |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 1523 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 885,2 Nm |
| Moment od sprężyny powrotnej przy 90° | od 1551 Nm |
| Nominal operating pressure | od 0,6 MPa |
| Nominal operating pressure (psi) | od 87 psi |
| Nominalne ciśnienie robocze | od 6 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00078 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 wielkość AA 3 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/4 |
| Przyłącze wałka | T46 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F1216 |
| Safety Integrity Level (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Jednostronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 77884 g |
| Wałek łączący, głębokość | od 48 mm |
| Wielkość napędu wykonawczego | 2300 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

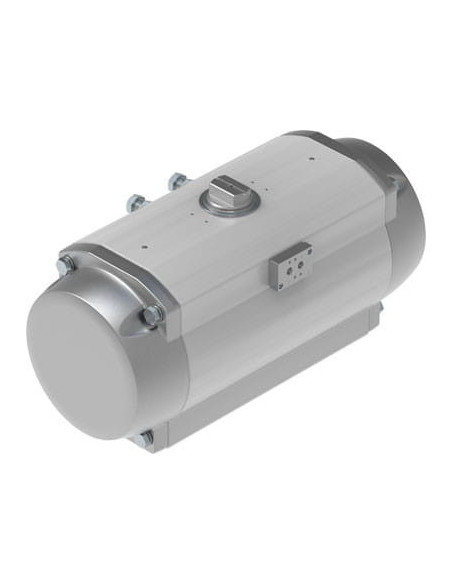

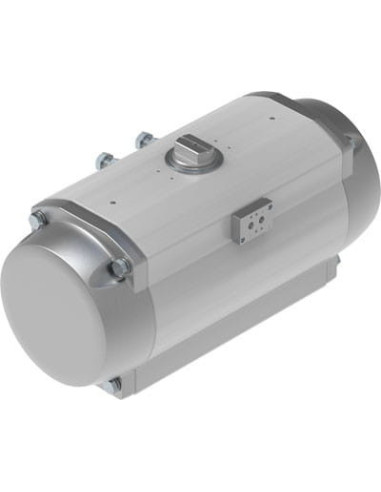

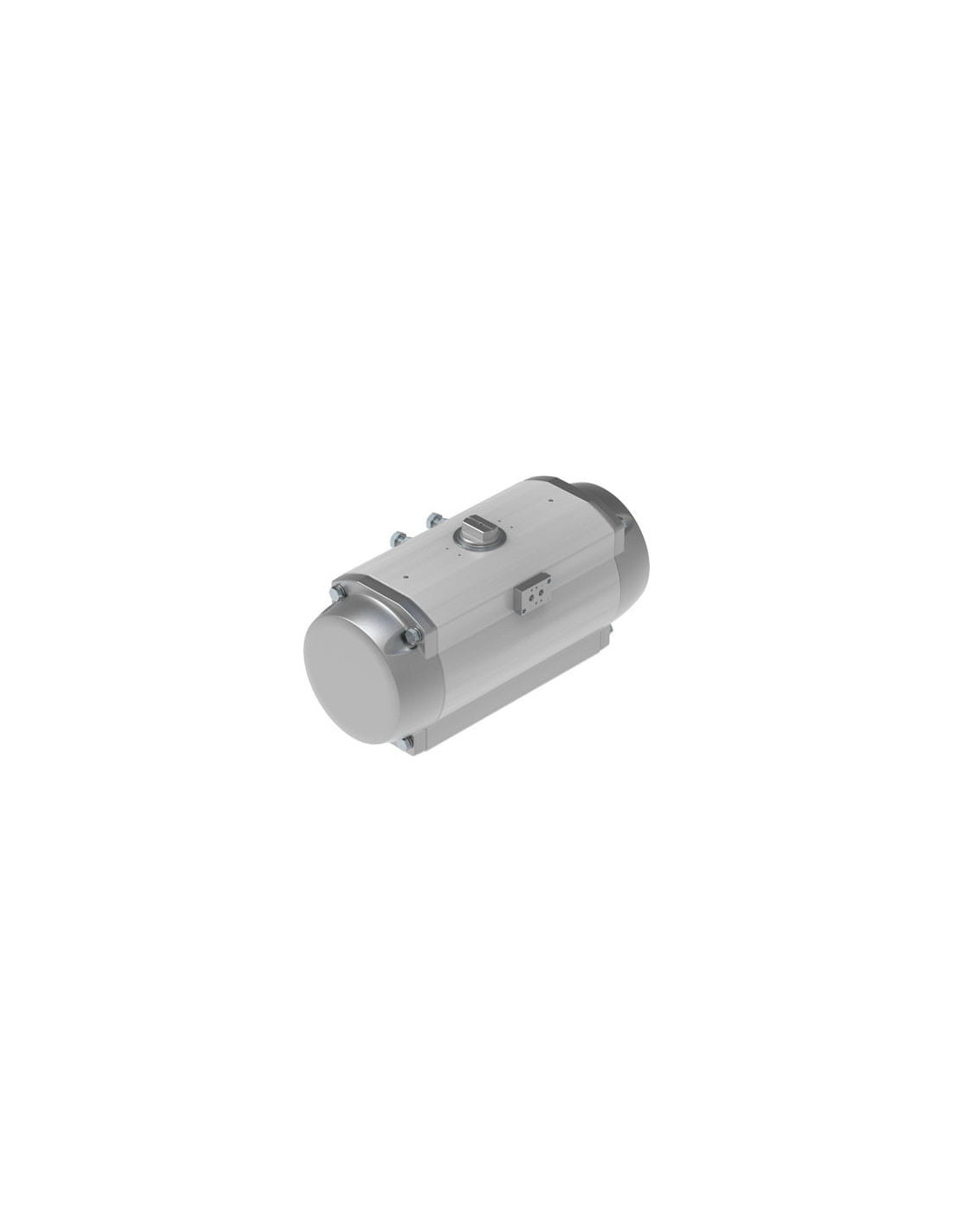

Napęd wahadłowy FESTO DFPD-2300-RP-90-RS60-F1216 – Wydajne rozwiązanie do automatyzacji
Napęd wahadłowy FESTO DFPD-2300-RP-90-RS60-F1216 to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania ruchem obrotowym w zastosowaniach przemysłowych. Napędy pneumatyczne tego typu są kluczowym elementem zautomatyzowanych układów sterowania, szczególnie w branżach procesowej, chemicznej, energetycznej oraz wodno-kanalizacyjnej. Model DFPD zapewnia niezawodność działania, wysoką odporność na warunki środowiskowe oraz możliwość pracy w strefach zagrożonych wybuchem.
Zastosowanie napędu wahadłowego FESTO DFPD-2300 – obszary typowe i możliwości wykorzystania
Dzięki solidnej konstrukcji oraz zgodności z rygorystycznymi normami bezpieczeństwa (m.in. ATEX, SIL, IEC 61508), napęd wahadłowy FESTO DFPD-2300 sprawdza się w szerokim spektrum zastosowań, takich jak:
- Automatyzacja zaworów motylkowych i kulowych w rurociągach, gdzie wymagany jest precyzyjny, powtarzalny ruch obrotowy
- Sterowanie procesami technologicznymi w instalacjach chemicznych i petrochemicznych
- Układy bezpieczeństwa i systemy awaryjnego zamykania dzięki możliwości pracy do poziomu bezpieczeństwa SIL 3
- Integracja z systemami pozycjonowania i sygnalizacji położenia zgodnie ze standardami VDI/VDE 3845 oraz ISO 5211
- Aplikacje w przemyśle morskim i energetycznym, gdzie liczy się niezawodność i odporność na korozję
Kluczowe cechy techniczne i zalety konstrukcji napędu pneumatycznego FESTO DFPD-2300
Napęd wahadłowy DFPD-2300 wyróżnia się solidną budową oraz przemyślanym doborem materiałów, co przekłada się na długą żywotność i wydajność pracy nawet w trudnych warunkach. Spośród najważniejszych zalet i cech konstrukcyjnych warto podkreślić:
- Obudowa z anodowanego aluminium zapewniająca optymalną ochronę przed korozją
- Wysoka odporność na ciśnienie robocze – zakres 2-8 bar umożliwia zastosowanie w wymagających układach
- Szeroki zakres temperatur pracy: od -20°C do +80°C
- Zgodność z normami bezpieczeństwa, w tym ATEX oraz surowe certyfikaty DNVGL, TÜV Rheinland
- Możliwość płynnej regulacji kąta położenia końcowego w zakresie -5 do +5 stopni
- Łatwy montaż dzięki przyłączu zgodnemu z ISO 5211 oraz VDI/VDE 3845 (NAMUR)
- Długa żywotność – wysoka wartość MTTFd oraz bardzo niskie prawdopodobieństwo uszkodzenia
Atrybutem produktu jest również jednostronne działanie sprężyn powrotnych, co podnosi poziom bezpieczeństwa aplikacji (w przypadku zaniku zasilania – automatyczny powrót do pozycji wyjściowej).
Budowa i materiały wykorzystane w napędzie wahadłowym FESTO
DFPD-2300-RP-90-RS60-F1216 został zaprojektowany z myślą o intensywnej eksploatacji w wymagających środowiskach. Do kluczowych elementów konstrukcyjnych należą:
- Korpus wykonany z anodowanego stopu aluminium
- Łożyska z tworzywa POM, odpowiednie do pracy w trudnych warunkach
- Elementy stalowe – w tym stal wysokostopowa i sprężynowa dla maksymalnej trwałości
- Uszczelnienia typu NBR zapewniające szczelność i odporność na warunki robocze
Napęd pneumatyczny wahadłowy FESTO – bezpieczeństwo i niezawodność pracy
Urządzenie spełnia wymagania nowoczesnych systemów automatyki przemysłowej, zapewniając nie tylko wysoki moment obrotowy i precyzję sterowania, ale również wysoki poziom bezpieczeństwa funkcjonalnego (SIL, ATEX, DNV). Dzięki temu możliwe jest stosowanie produktu w systemach o krytycznym znaczeniu dla bezpieczeństwa procesów technologicznych.
Napęd wahadłowy FESTO DFPD-2300-RP-90-RS60-F1216 stanowi efektywne oraz niezawodne rozwiązanie do automatyzacji zaworów i innych urządzeń obrotowych, gwarantując bezpieczeństwo pracy, łatwość integracji i dużą elastyczność zastosowań.
