Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 8,6 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Pilot valve in switching position Spring reset |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Stal |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał sprężyny | Stal sprężynowa |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obr. od sprężyny powrotnej przy kącie obrotu 0° | od 84 Nm |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 171,6 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 89,5 Nm |
| Moment od sprężyny powrotnej przy 90° | od 166,1 Nm |
| Nominal operating pressure | od 0,6 MPa |
| Nominal operating pressure (psi) | od 87 psi |
| Nominalne ciśnienie robocze | od 6 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00078 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 2 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/4 |
| Przyłącze wałka | T22 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F0710 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Jednostronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 10036 g |
| Wałek łączący, głębokość | od 24 mm |
| Wielkość napędu wykonawczego | 240 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

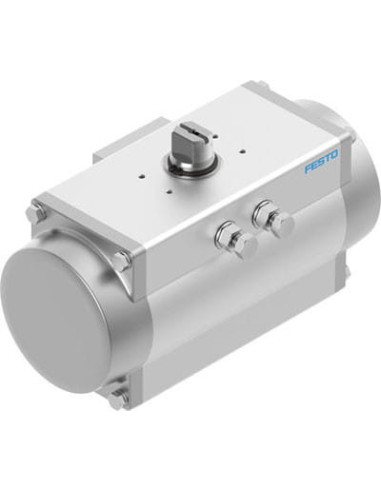

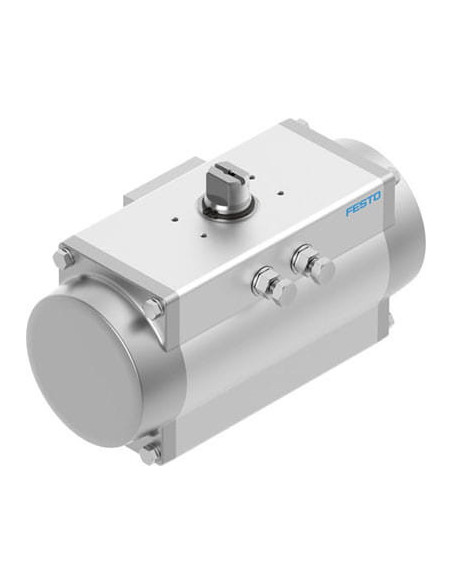

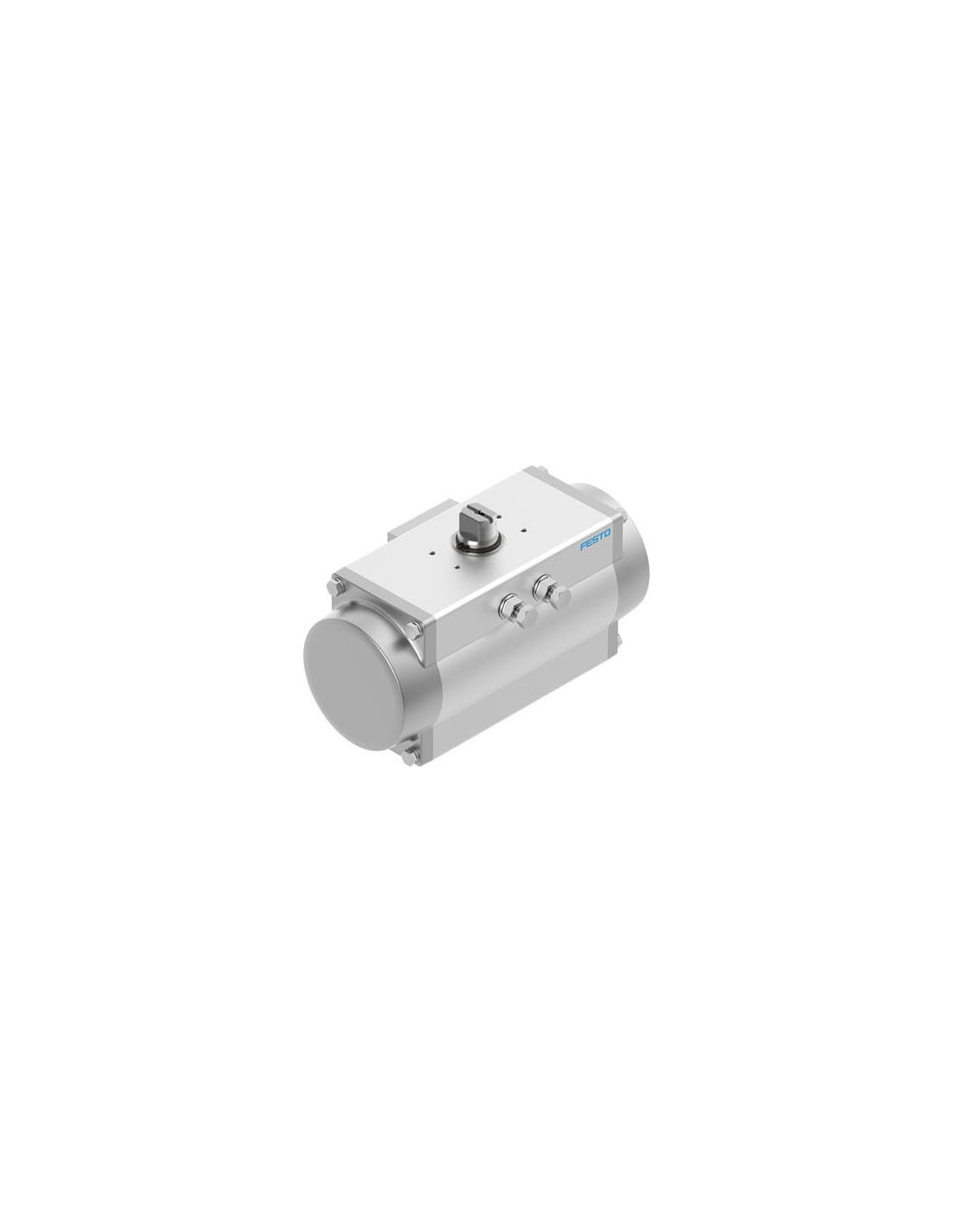

Napęd wahadłowy pneumatyczny Festo DFPD-240-RP-90-RS60 – niezawodna automatyzacja przemysłowa
Napęd wahadłowy Festo DFPD-240-RP-90-RS60 to zaawansowane urządzenie wykorzystywane do precyzyjnego sterowania ruchem obrotowym armatury przemysłowej w liniach automatyki. Dzięki konstrukcji zębatka–zębnik gwarantuje płynny oraz niezawodny transfer momentu obrotowego, zachowując wysoką trwałość i powtarzalność cyklu.
Budowa i materiały – trwałość w wymagających warunkach
Korpus napędu wykonany jest z anodowanego stopu aluminium, natomiast pokrywy z odlewu aluminiowego z powłoką ochronną, co zapewnia wysoką odporność na działanie czynników zewnętrznych oraz korozję (klasa CRC 2). Kluczowe elementy, takie jak sprężyna i śruby, zostały wykonane z wysokogatunkowej, nierdzewnej stali, co gwarantuje długą żywotność oraz niezawodność w aplikacjach przemysłowych. Uszczelnienia z NBR dbają o szczelność układu w szerokim zakresie temperatur.
Zastosowanie napędu wahadłowego ISO5211 F07/10 Festo
Napęd DFPD-240-RP-90-RS60 znajduje zastosowanie w automatyce procesowej oraz przemysłowej, szczególnie w sterowaniu zaworami motylkowymi, kulowymi, przepustnicami oraz innymi elementami armatury obrotowej. Dzięki standardowi połączeń ISO 5211 (kwadrat 22 mm, rozmiar F07/10) zapewnia uniwersalność i łatwą integrację w wielu instalacjach.
- Automatyzacja procesów przemysłowych (chemia, petrochemia, energetyka, przemysł spożywczy)
- Sterowanie armaturą wymagającą wysokiej precyzji i bezpieczeństwa
- Aplikacje zgodne z ATEX do stref zagrożonych wybuchem (kategoria II 2G / II 2D)
- Sytuacje wymagające samoczynnego powrotu do pozycji bezpieczeństwa dzięki sprężynie powrotnej
- Systemy wymagające potwierdzonego bezpieczeństwa (SIL – zgodność z ISO 13849, IEC 61508)
Najważniejsze zalety napędu wahadłowego DFPD Festo
- Bezpieczna eksploatacja w strefach EX (ATEX, pył/gaz)
- Możliwość regulacji położenia końcowego w zakresie -5° do +5°, co umożliwia precyzyjne ustawienie pozycji zaworu
- Wysoki moment obrotowy – do 171 Nm przy nominalnym ciśnieniu, wysoka wydajność przy kompaktowych rozmiarach
- Bardzo niskie współczynniki awaryjności oraz wysoki MTTFd, potwierdzone certyfikatami TÜV oraz DNVGL
- Jednostronne działanie i szybki powrót do pozycji zamknięcia dzięki sprężynie powrotnej (spring return)
- Możliwość montażu w dowolnej pozycji, co ułatwia zabudowę w różnych aplikacjach technologicznych
Specjalistyczne zastosowania i funkcjonalność
DFPD-240-RP-90-RS60 sprawdza się w aplikacjach krytycznych dla bezpieczeństwa, włącznie z możliwością wykorzystania w funkcjach safety (SRP/CS) do poziomu SIL 2 (Low Demand) lub aż do SIL 3 w układach redundantnych. Zapewnia pracę ze sprężonym powietrzem zgodnie z normą ISO 8573-1:2010, z możliwością zasilania powietrzem olejonym.
Dzięki znormalizowanym przyłączom pneumatycznym G1/4 oraz wałkowi wyjściowemu T22 napęd łatwo integrować z wieloma akcesoriami – czujnikami położenia oraz pozycjonerami zgodnie z VDI/VDE 3845 (NAMUR).
Podsumowanie – napęd wahadłowy Festo dla wymagających aplikacji przemysłowych
Napęd pneumatyczny DFPD-240-RP-90-RS60 to niezawodne rozwiązanie dla aplikacji procesowych wymagających precyzji, długowieczności i wysokiego poziomu bezpieczeństwa. Dzięki odporności na warunki środowiskowe, przemyślanej konstrukcji oraz szerokim certyfikatom, doskonale sprawdzi się w nowoczesnych systemach automatyki, gdzie kluczowe znaczenie mają wydajność, bezpieczeństwo i elastyczność montażu.
