Dane techniczne
| Ciężar dodatkowy na 10 mm skoku | od 51 g |
| Ciężar podstawowy dla 0 mm skoku | od 4700 g |
| Czas pracy ciągłej | 100 % |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 257180 mm4 |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 913660 mm4 |

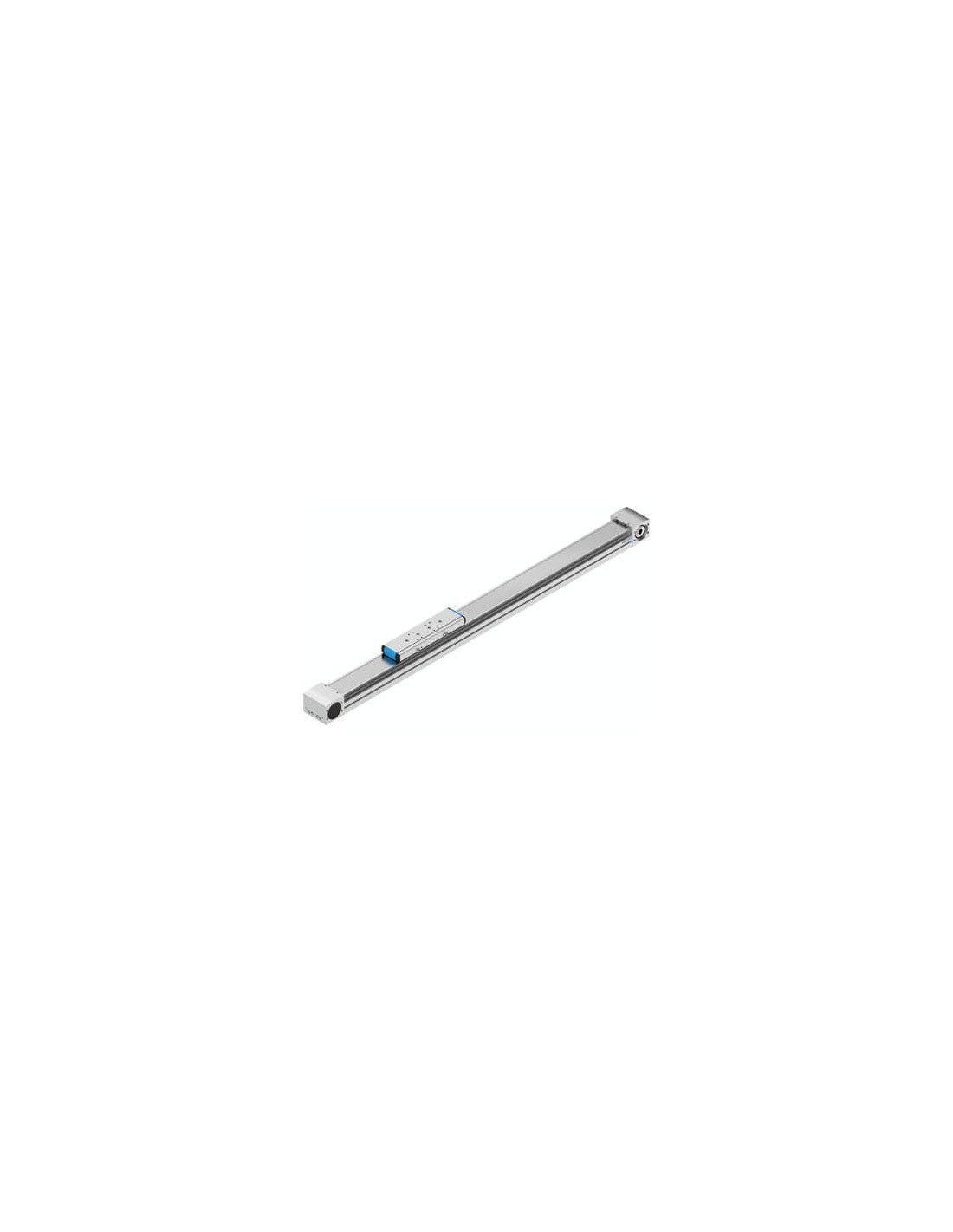

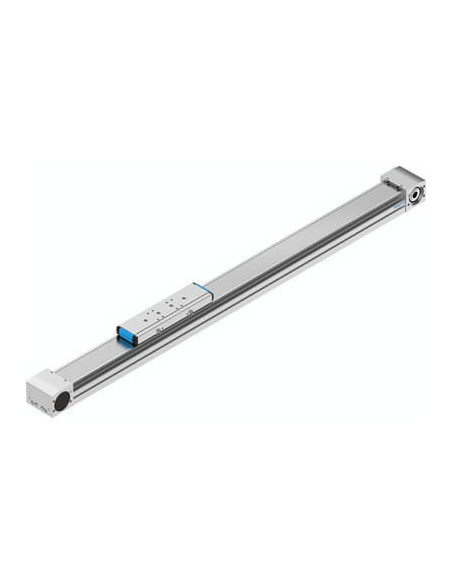

| Konstrukcja | Elektromechaniczny napęd liniowy, Z paskiem zębatym |
| Maks. moment Mx | od 36 Nm |
| Maks. moment My | od 228 Nm |
| Maks. moment Mz | od 228 Nm |
| Maks. moment napędu | od 15,92 Nm |
| Maks. prędkość | od 5 m/s |
| Maks. przyspieszenie | od 50 m/s2 |
| Maks. siła Fy | od 2500 N |
| Maks. siła Fz | od 3050 N |
| Maks. siła posuwu Fx | od 800 N |
| Masowy moment bezwładności JH na metr skoku | od 0,93 kgcm2 |
| Masowy moment bezwładności JL na kg obciążenia roboczego | od 3,96 kgcm2 |
| Masowy moment bezwładności JO | od 9,82 kgcm2 |
| Materiał elementu mocującego pasek zębaty | Odlew ze stali szlachetnej |
| Materiał paska zębatego | Polichloropren z kordem z włókna szklanego i powłoką nylonową |
| Materiał profilu | Anodowanie, Stop aluminium |
| Materiał prowadnicy | Stal szlachetna |
| Materiał wózka | Stop aluminium, Anodowanie |
| Okres smarowania, w zależności od przebiegu | od 1000 km |
| Podział paska zębatego | od 5 mm |
| Powtarzalność | ±0,08 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Skok roboczy | od 800 mm |
| Skręcający moment bezwładności It | od 159250 mm4 |
| Stała posuwu | od 125 mm/U |
| Stopień ochrony | IP40 |
| Średnica efektywna zębnika napędu | od 39,79 mm |
| Temperatura otoczenia | -10 - 60 °C |
| Typ silnika | Silnik skokowy, Silnik serwo |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Wielkość | 80 |
| Zapas skoku | od 0 mm |
