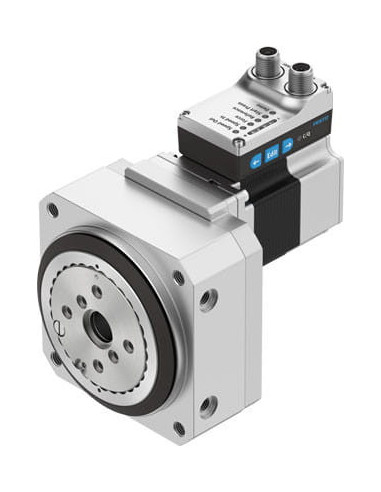

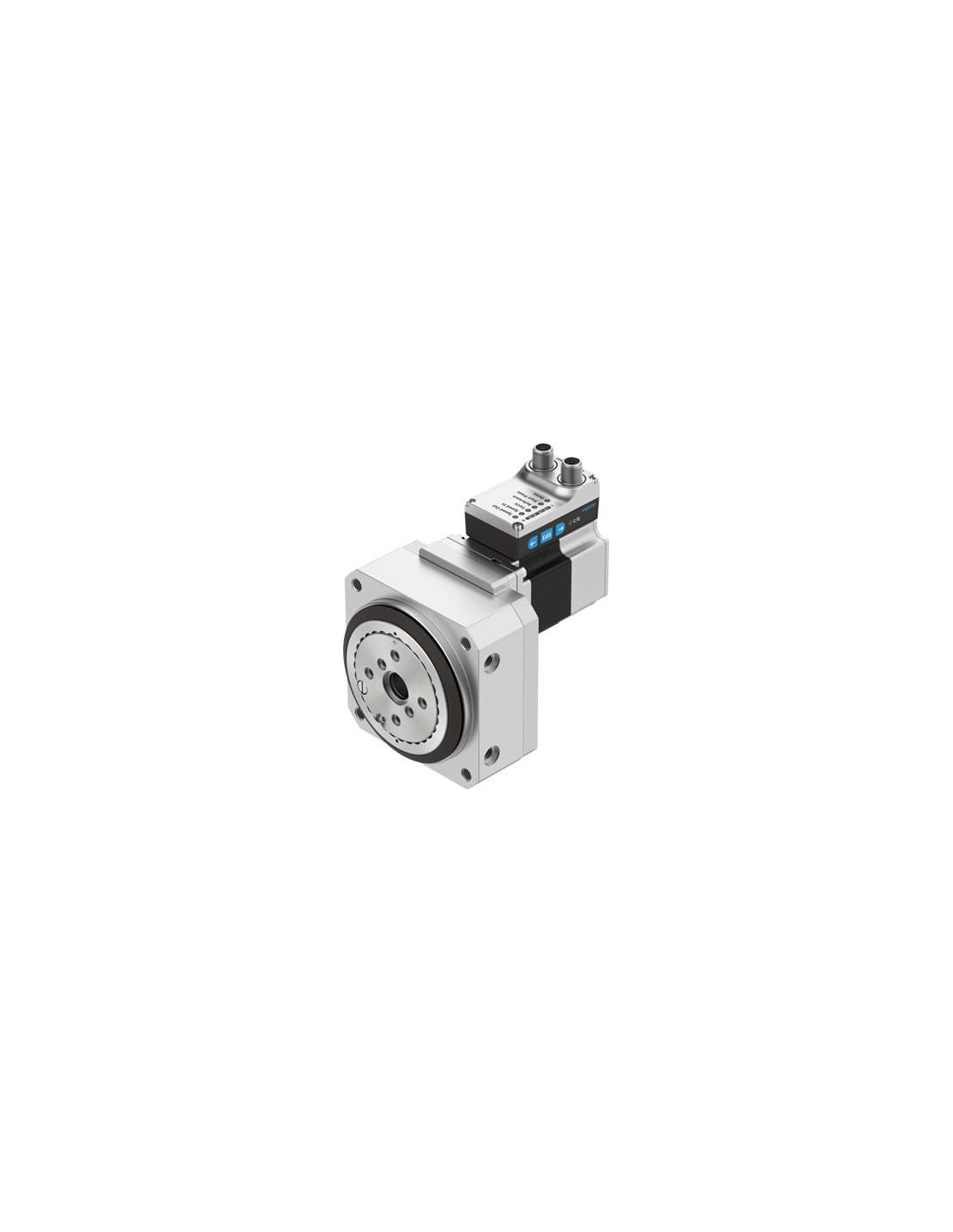

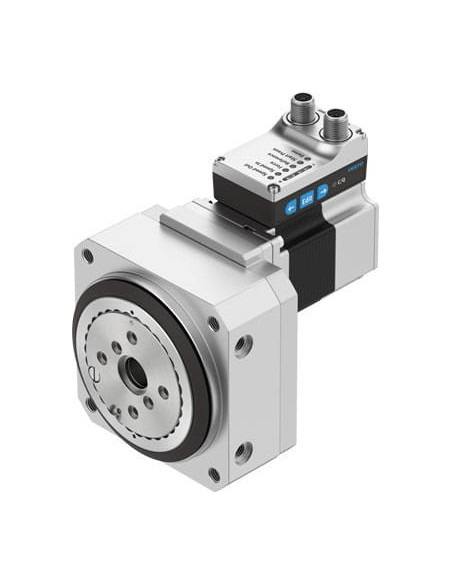

Dane techniczne
| Charakterystyka logicznych wyjść cyfrowych | Bez izolacji galwanicznej, Swobodna konfiguracja |
| Charakterystyka wejścia cyfrowego | w oparciu o IEC 61131-2, typ 1 |
| Charakterystyka wejść logicznych | Bez izolacji galwanicznej, Swobodna konfiguracja |
| Czas pracy ciągłej | 100 % |
| Czujnik położenia wirnika | Enkoder absolutny, jednoobrotowy |
| Dodatkowe funkcje | Interfejs użytkownika, Zintegrowane wykrywanie pozycji krańcowej |
| Dopuszczalne wahania napięcia | +/- 15 % |
| Dopuszczalny masowy moment bezwładności | od 0,0164 kgm2 |
| Dopuszczenie | RCM Mark |
| Interfejs do parametryzacji | IO-Link, Interfejs użytkownika |
| Interfejs logiczny, liczba pinów/żył | od 8 |
| Interfejs logiczny, rodzaj przyłącza | 992264 |
| Interfejs logiczny, technologia przyłączy | M12x1, typ A zgodnie z EN 61076-2-101 |
| IO-Link, liczba portów | 1 |
| IO-Link, minimalny czas cyklu | 1 ms |
| IO-Link, obsługa trybu SIO | Tak |
| IO-Link, process data content IN | 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out) |
| IO-Link, process data content OUT | 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error) |
| IO-Link, process data width IN | 2 Byte |
| IO-Link, process data width OUT | 2 Byte |
| IO-Link, protokół | Device V 1.1 |
| IO-Link, Service data contents IN | 32 bit Force, 32 bit Position, 32 bit Speed |
| IO-Link, technologia podłączenia | Wtyczka |
| IO-Link, tryb komunikacji | COM3 (230.4 kbd) |
| IO-Link, typ portu | A |
| IO-Link, wymagana pamięć danych | od 500 Byte |
| Kąt kroku przy pełnym kroku | od 1,8 deg |
| Kąt obrotu | 180° |
| Klasa izolacji | B |
| Klasa ochrony | III |
| Kod interfejsu, podstawowy | E8-55 |
| Konstrukcja | Elektromechaniczny napęd obrotowy, Z zintegrowaną przekładnią, Z zintegrowanym napędem |
| Liczba logicznych wejść cyfrowych | od 2 |
| Liczba logicznych wyjść cyfrowych 24V DC | od 2 |
| Luz skrętny | od 0,2 deg |
| Maks. długość kabla | 20 m przy pracy w trybie IO-Link, 15 m, wyjścia, 15 m, wejścia |
| Maks. liczba obrotów | od 100 1/min |
| Maks. pobór prądu | od 5300 mA |
| Maks. prąd logicznych wyjść cyfrowych | od 100 mA |
| Maks. siła osiowa | od 450 N |
| Maks. siła poprzeczna | od 550 N |
| Materiał kołnierza | Anodowany stop aluminium |
| Materiał obudowy | Stop aluminium, anodowany |
| Napięcie nominalne DC | od 24 V |
| Obwód logiczny wejść | PNP |
| Obwód logiczny, wyjścia | PNP |
| Powtarzalność | ±0,1 ° |
| Pozycja wyjściowa | Stały zderzak – blok ujemny, Stały zderzak – blok dodatni |
| Pozycja zabudowy | Dowolna |
| Prąd nominalny | od 5,3 A |
| Prąd znamionowy silnika | od 5 A |
| Przełożenie przekładni | 7:1 |
| Przyspieszenie kątowe | |
| Rozdzielczość czujnika położenia wirnika | od 16 Bit |
| Sposób montażu | Przy pomocy gwintów wewnętrznych |
| Stopień ochrony | IP40 |
| Sygnalizacja położenia | Enkoder silnika |
| Szczytowy moment obrotowy | od 5,6 Nm |
| Temperatura otoczenia | 0 - 50 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tolerancja kąta kroku | ±5 % |
| Typ silnika | Silnik skokowy |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Waga produktu | od 2304 g |
| Wielkość | 32 |
| Wskaźnik stanu gotowości | LED |
| Wyświetlacz | LED |
| Względna wilgotność powietrza | 0 - 85 % |
| Zakres roboczy wejść logicznych | od 24 V |
| Zasada pomiaru czujnika położenia wirnika | Magnetyczny |
| Zasilanie napięciem, liczba pinów/żył | od 4 |
| Zasilanie, technologia podłączenia | M12x1, kodowanie T wg EN 61076-2-111 |
| Zasilanie, typ podłączenia | Wtyczka |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |
