| Charakterystyka cewki | 24 V DC: 1,3 W |
| Ciśnienie pilota | 3 - 10 bar |
| Ciśnienie robocze | -0,9 - 10 bar |
| Czas przełączania przy włączaniu | od 34 ms |
| Czas przełączania przy wyłączaniu | od 28 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | CSA (OL), c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniową |

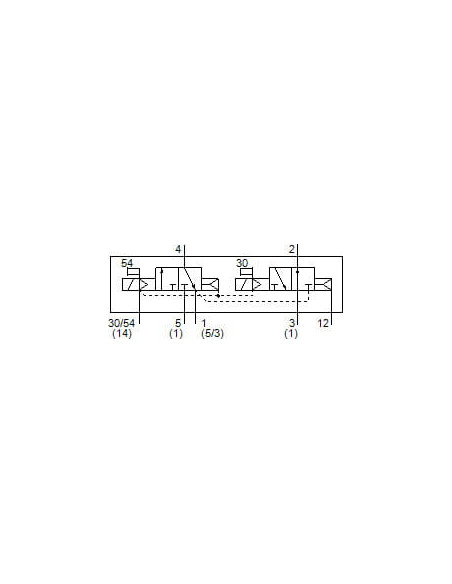

| Funkcja zaworu | 2x3/2, 1 zamknięty/1 otwarty, monostabilne |
| Kierunek przepływu | Wyłączając przepływ rewersyjny |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1600 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 1100 µs |
| Materiał obudowy | PA, Aluminium-odlew ciśnieniowy |
| Materiał śrub | Stal ocynkowana |
| Materiał uszczelnień | FPM, HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny prąd wyłączenia na cewkę | 60 mA do 30 ms |
| Normalny przepływ nominalny | od 1200 l/min |
| Odporność na piki napięcia | od 2,5 kV |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przy pomocy osprzętu, z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przepływ zaworu | od 1400 l/min |
| Przepływ zaworu na indywidualnej płycie przyłączeniowej | od 1200 l/min |
| Przepływ zaworu na wyspie zaworowej | od 1200 l/min |
| Przepływ zaworu na wyspie zaworowej z zoptymalizowanym przepływem | od 1300 l/min |
| Przyłącze elektryczne | Wg ISO 5599-2, Plug-in |
| Przyłącze odpowietrzenia pilotów 82/84 | odpowietrzenie nie jest zgodne z normą, Do wyboru:, przewodowe |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2 |
| Przyłącze zasilania pilotów 12/14 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób montażu | Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, NEMA 4 |
| Stopień zanieczyszczenia | 3 |
| Szerokość zabudowy | od 42 mm |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 442 g |
| Wyświetlanie stanu sygnału | LED |
| Względna wilgotność powietrza | 0 - 90 % |
| Zasilanie pneum. pilotów | Zewnętrzne |
