| Charakterystyka cewki | 24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 W |
| Ciśnienie robocze | 3 - 8 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 25 ms |
| Czas przełączania przy wyłączaniu | od 40 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | c UL us - Recognized (OL), C-Tick, c CSA us (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniową |

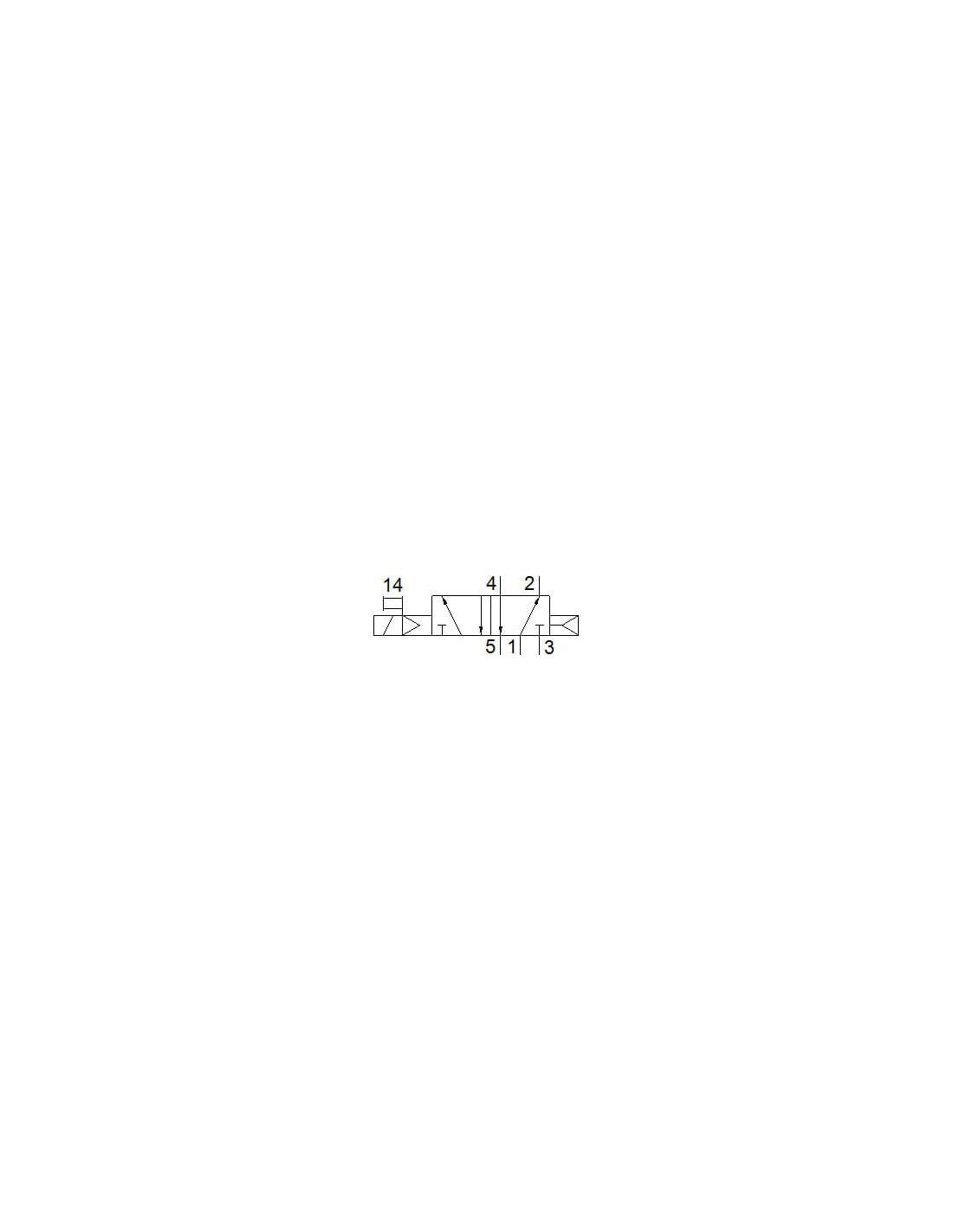

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 500 µs |
| Maks. moment dokręcający, montaż zaworu | 1,8 - 2,2 Nm |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 500 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | FPM, HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny prąd wyłączenia na cewkę | 110 mA do 20 ms |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Prąd nominalny z układem redukcji prądu | 30 mA po 20 ms |
| Przekrycie | Positive overlap |
| Przepływ zaworu | od 1400 l/min |
| Przepływ zaworu na indywidualnej płycie przyłączeniowej | od 1100 l/min |
| Przepływ zaworu na wyspie zaworowej | od 1100 l/min |
| Przyłącze elektryczne | M12x1, 3-pin, Konstrukcja okrągła, Wtyczka centralna |
| Raster | od 27 mm |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, NEMA 4 |
| Szerokość zabudowy | od 26 mm |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 270 g |
| Wartość-b | od 0,25 |
| Wartość-C | od 4,5 l/sbar |
| Wielkość nominalna | od 9 mm |
| Wyświetlanie stanu sygnału | LED |
| Względna wilgotność powietrza | 0 - 90 % |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Zgodność z normą | ISO 15407-1 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
