Dane techniczne
| Charakterystyka cewki | Uwaga, cewkę należy zamawiać oddzielnie |
| Ciśnienie pilota | 1 - 8 bar |
| Ciśnienie robocze | -0,95 - 10 bar |
| Czas przełączania przy włączaniu | od 18 ms |
| Czas przełączania przy wyłączaniu | od 90 ms |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

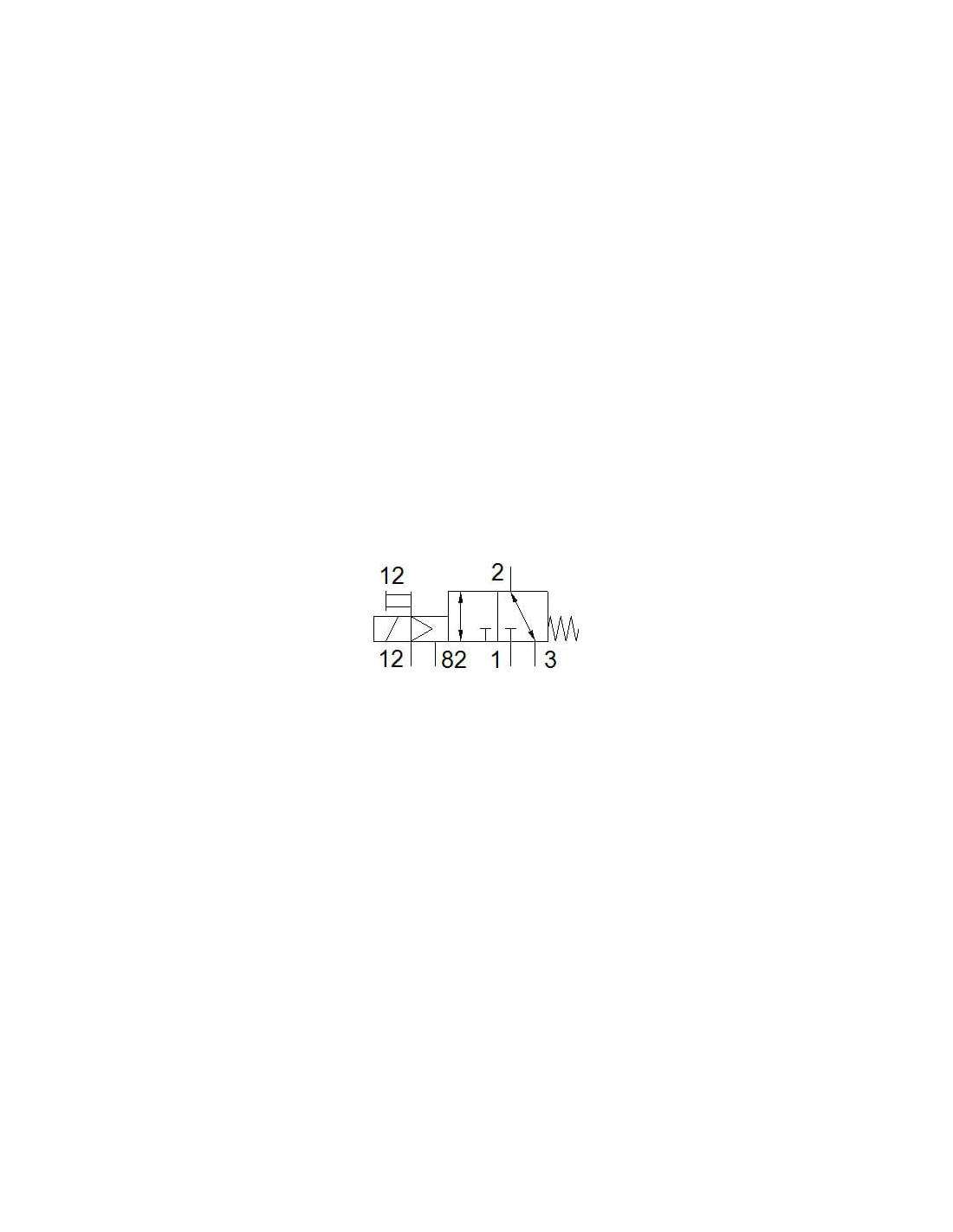

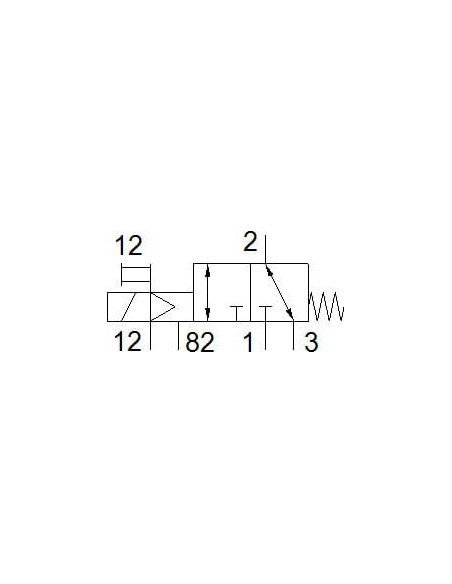

| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Rewersyjny |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Tarcza-gniazdo |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3700 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 3700 l/min |
| Pomocnicze ręczne uruchamianie | Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Underlap |
| Przyłącze elektryczne | Przez cewkę-F, należy zamawiać oddzielnie |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze pneumatyczne 1 | G1/2 |
| Przyłącze pneumatyczne 2 | G1/2 |
| Przyłącze pneumatyczne 3 | G1/2 |
| Przyłącze zasilania pilota 12 | G1/8 |
| Raster | od 69 mm |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 52 mm |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -5 - 40 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1100 g |
| Wartość-b | od 0,3 |
| Wielkość nominalna | od 14 mm |
| Zasilanie pneum. pilotów | Zewnętrzne |
