Dane techniczne
| Certyfikat | DNVGL-TAA000011J |
| Charakterystyka cewki | 24 V DC: 3,3 W |
| Ciśnienie robocze | 2,5 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 11 ms |
| Czas przełączania przy wyłączaniu | od 48 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Funkcja zaworu | 5/2 lub 3/2, możliwa konwersja |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Materiał obudowy | Stop aluminium |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1250 l/min |
| Normalny przepływ nominalny, odpowietrzenie 4->3 | od 110 l/min |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu B wg EN175301-803, 3-pin, Wtyczka, wg standardu przemysłowego (11 mm) |
| Przyłącze otworu wentylacji | Nieprzewodowe |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | Układ przyłączy NAMUR |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | Układ przyłączy NAMUR |
| Przyłącze pneumatyczne 5 | G1/4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, IP67, Zgodnie z IEC 60529, Z gniazdem wtykowym |
| Szerokość zabudowy | od 32 mm |
| Temperatura medium | -20 - 60 °C |
| Temperatura otoczenia | -20 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 380 g |
| Wartość-b | od 0,4 |
| Wartość-C | od 5,2 l/sbar |
| Wyświetlanie stanu sygnału | Przy pomocy osprzętu |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Zgodność z normą | VDI/VDE 3845 (NAMUR) |

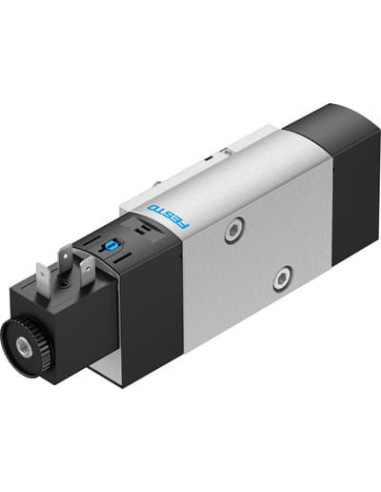

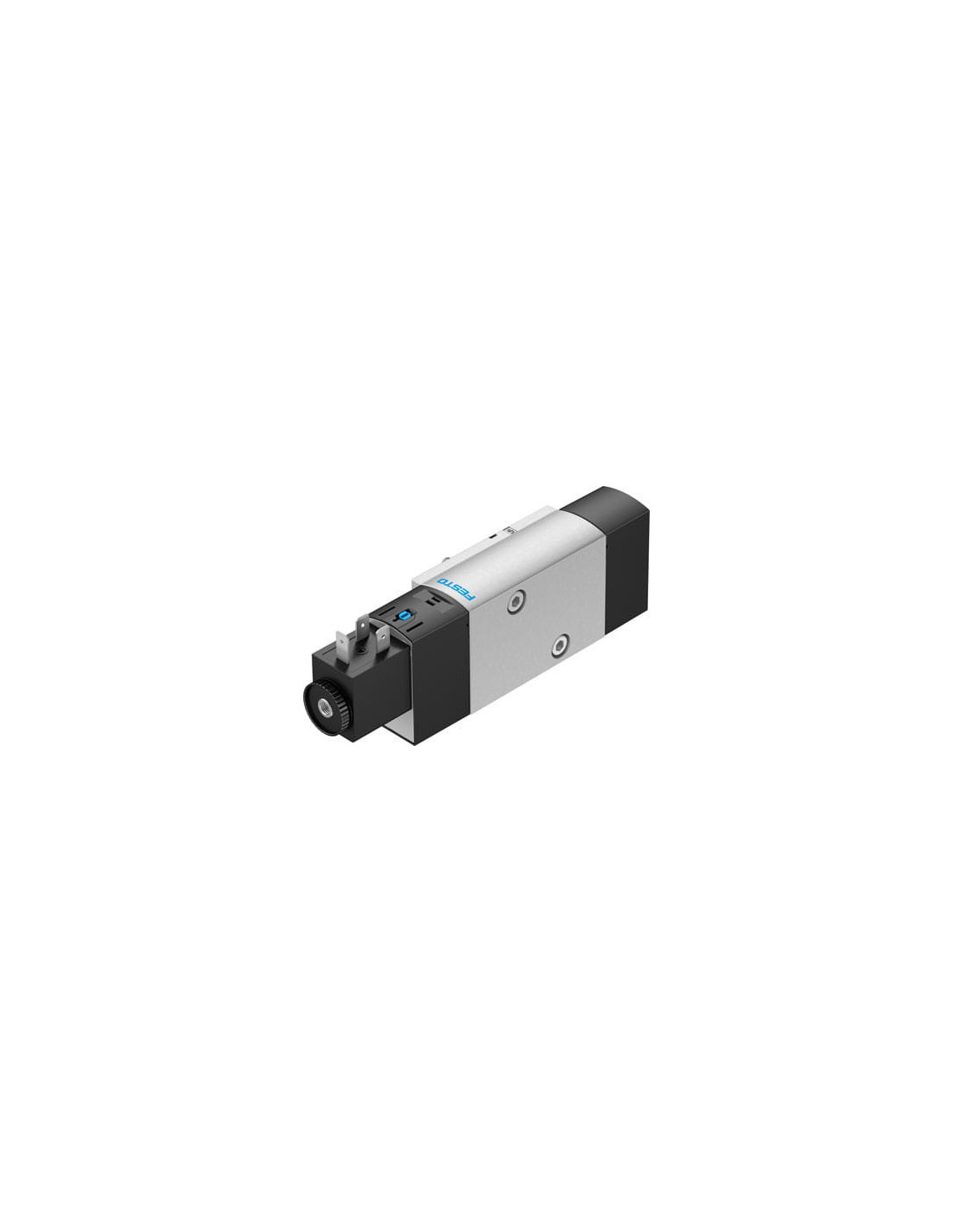

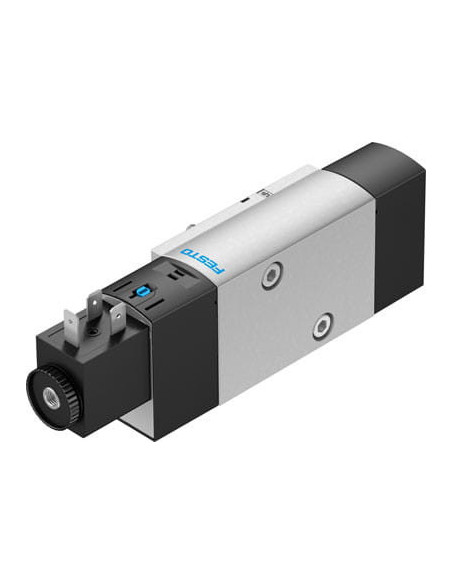

Elektrozawór sterowany pilotem FESTO VSNC-FC-M52-MD-G14-F8-1B2 (kod: FESTO-577295)
Elektrozawór FESTO VSNC-FC-M52-MD-G14-F8-1B2 to nowoczesny, uniwersalny element układów automatyki przemysłowej, stworzony z myślą o skutecznym sterowaniu przepływem sprężonego powietrza w różnych procesach technologicznych. Ten model elektrozaworu cechuje się wysoką niezawodnością działania oraz znakomitą odpornością na trudne warunki, spełniając wymagania normy VDI/VDE 3845 (NAMUR).
Zalety zaworu elektromagnetycznego FESTO VSNC
- Wielofunkcyjność: Możliwość pracy jako zawór 5/2 lub, po konwersji, jako zawór 3/2, co zapewnia elastyczność w projektowaniu układów pneumatycznych.
- Wysoka odporność na trudne warunki przemysłowe: Stopień ochrony IP65 oraz IP67 umożliwia bezpieczną pracę nawet w środowiskach narażonych na wilgoć, pył czy zmienne temperatury.
- Kompaktowa i solidna konstrukcja: Obudowa z wytrzymałego stopu aluminium, uszczelnienia z NBR oraz elementy z nierdzewnej stali zapewniają długoletnie, bezproblemowe użytkowanie.
- Energooszczędność: Niskie zużycie energii cewki (3,3W przy 24V DC) pozwala na optymalizację kosztów eksploatacji.
- Prosta integracja: Standardowe otwory montażowe, przyłącza pneumatyczne G1/4 oraz układ przyłączy NAMUR umożliwiają łatwą instalację w istniejących systemach.
- Możliwość pracy z powietrzem olejonym: Idealny do zastosowań, w których wymagane są niestandardowe warunki pracy medium.
Typowe zastosowania elektrozaworu VSNC-FC-M52-MD-G14-F8-1B2
Elektrozawory FESTO VSNC stosowane są przede wszystkim w zaawansowanych instalacjach przemysłowych, gdzie wymagana jest precyzyjna kontrola przepływu powietrza. Typowe obszary zastosowań obejmują:
- Automatyka przemysłowa i linie produkcyjne
- Sterowanie siłownikami pneumatycznymi w procesach pakowania, transportu i montażu
- Instalacje w przemyśle spożywczym, chemicznym, farmaceutycznym i energetycznym
- Systemy bezpieczeństwa i blokady pneumatyczne
- Układy automatyki w strefach zagrożonych wybuchem (przy odpowiednim doborze komponentów)
Kluczowe cechy produktu FESTO VSNC-FC-M52-MD-G14-F8-1B2
- Uniwersalny kierunek montażu – dowolna pozycja zabudowy ułatwiająca integrację z różnymi rozwiązaniami technicznymi.
- Praca ciągła 100% – gwarancja niezawodności nawet przy długotrwałym i nieprzerwanym użytkowaniu.
- Bezpieczna obsługa – certyfikaty bezpieczeństwa DNV GL oraz c UL us Recognized.
- Natychmiastowa sygnalizacja stanu – możliwość podłączenia osprzętu do wizualizacji pracy zaworu.
VSNC-FC-M52-MD-G14-F8-1B2 to doskonały wybór dla wymagających aplikacji przemysłowych, gdzie liczy się niezawodność, elastyczność zastosowania oraz wysoka trwałość komponentów.
