Dane techniczne
| Ciśnienie robocze | 2 - 10 bar |
| Czas przełączania przy włączaniu | od 23 ms |
| Czas przełączania przy wyłączaniu | od 35 ms |
| Funkcja odpowietrzenia | Możliwość dławienia |

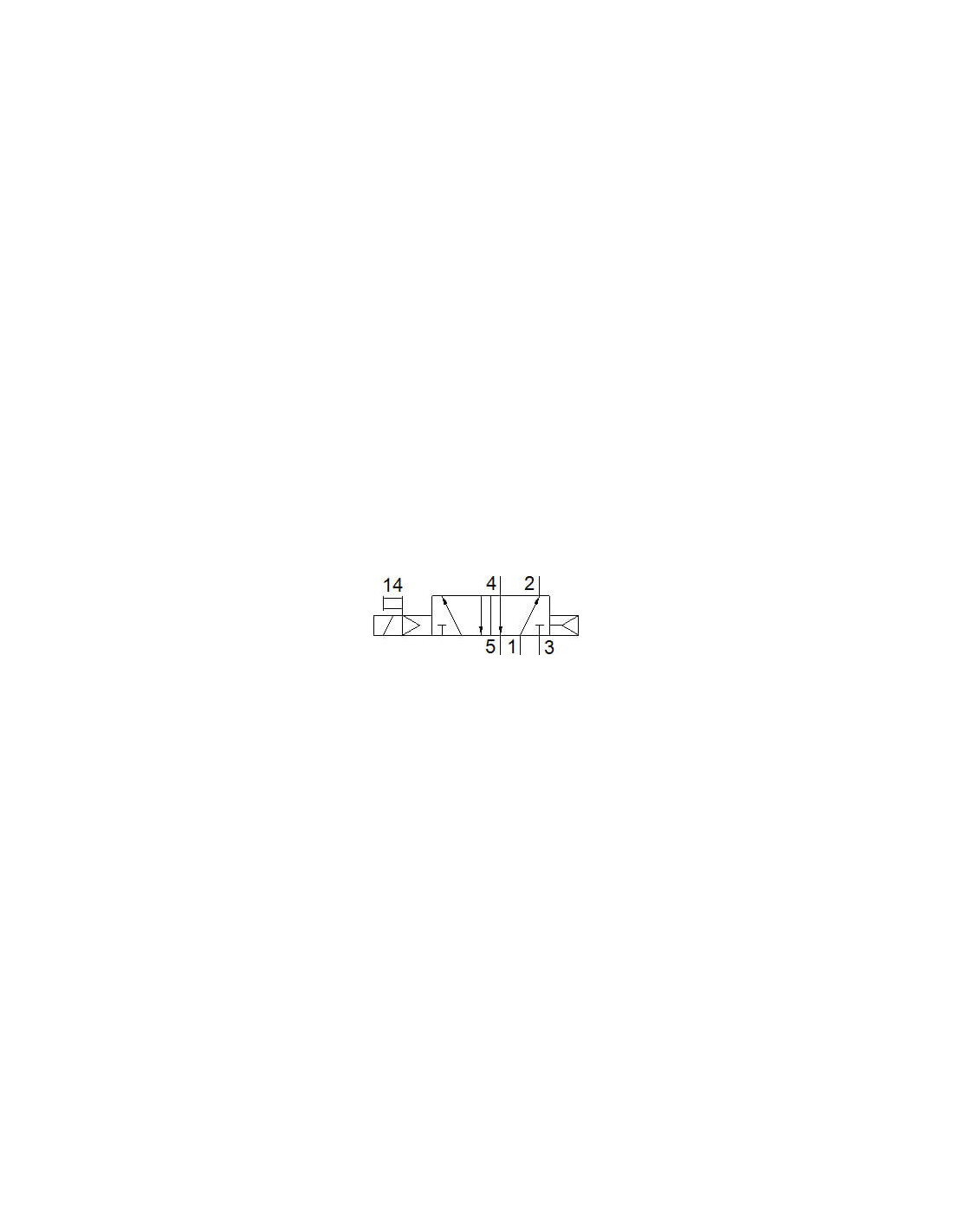

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasyfikacja morska | patrz certyfikat |
| Kod ISO | 151 |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3700 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1200 l/min |
| Odporność na wibracje | Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przy pomocy osprzętu, z blokadą, Przez przyciśnięcie |
| Poziom ciśnienia akustycznego | od 85 dB(A) |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Przez cewkę-F, należy zamawiać oddzielnie |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1 |
| Przyłącze zasilania pilota 12 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1 |
| Przyłącze zasilania pilota 14 | Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1 |
| Raster | od 43 mm |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 42 mm |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -5 - 40 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 390 g |
| Wielkość nominalna | od 8 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Zgodność z normą | ISO 5599-1 |

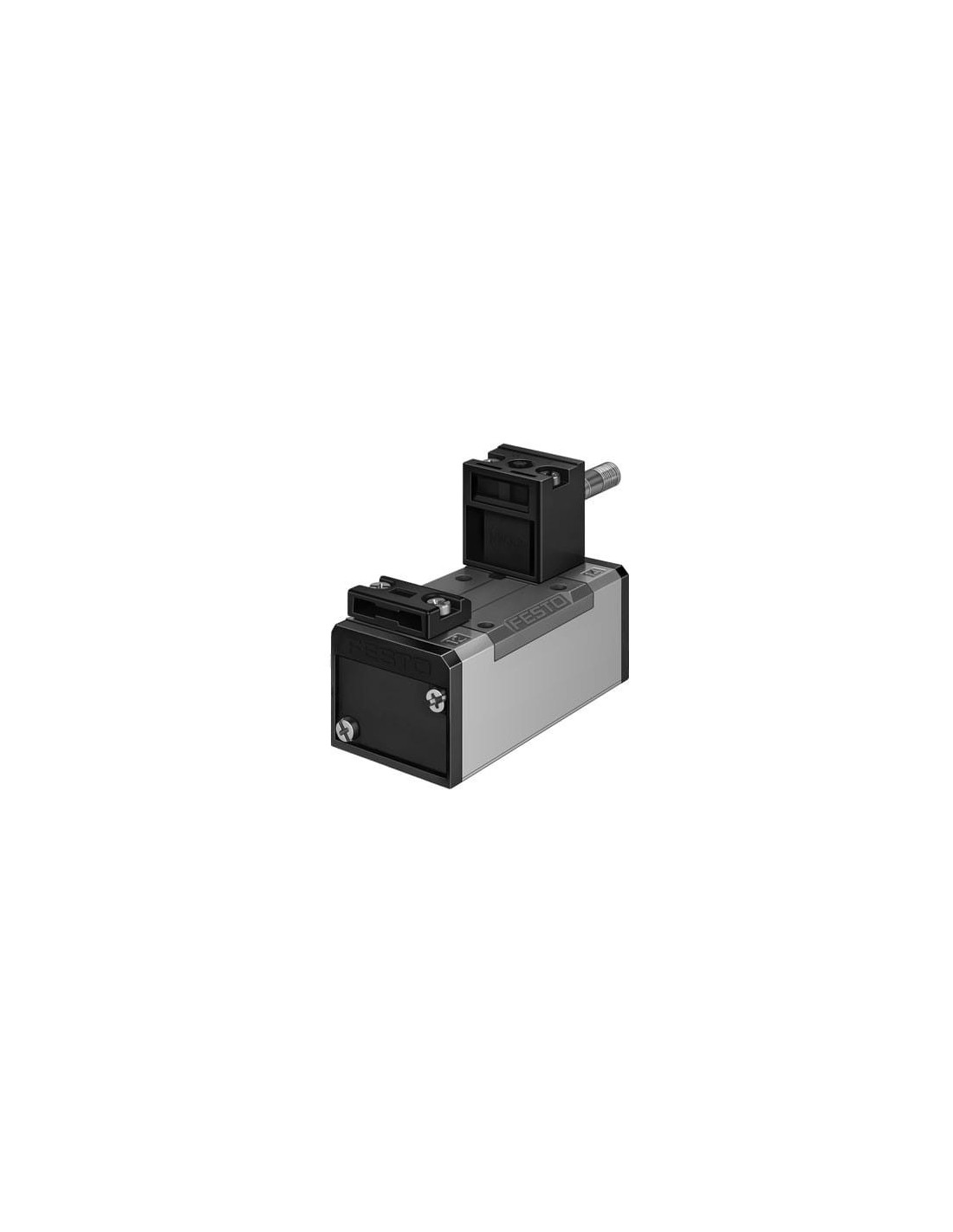

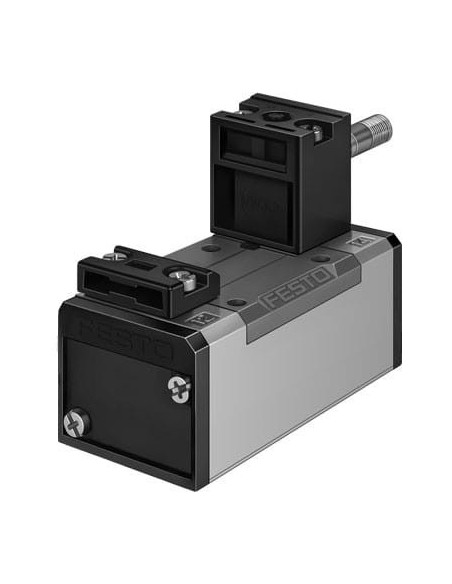

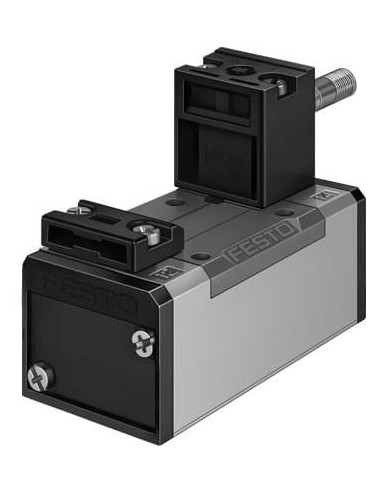

Elektrozawór MFH-5/2-D-1-C FESTO – niezawodna automatyzacja pneumatyczna
Elektrozawór MFH-5/2-D-1-C marki FESTO (kod produktu: 150981) to wysokiej klasy zawór rozdzielający, którego konstrukcja umożliwia efektywne sterowanie przepływem sprężonego powietrza w instalacjach przemysłowych. Model ten należy do kategorii zaworów 5/2 monostabilnych i jest szeroko wykorzystywany w systemach automatyki przemysłowej, liniach produkcyjnych oraz zaawansowanych układach pneumatycznych.
Kluczowe zalety elektrozaworu MFH-5/2-D-1-C
- Wytrzymała obudowa z aluminium odporna na działanie korozji i uszkodzenia mechaniczne, co zapewnia długotrwałą, niezawodną pracę nawet w wymagających warunkach.
- Wysoka wydajność przepływowa – osiągająca poziom od 1200 l/min, co zapewnia sprawne działanie procesów produkcyjnych.
- Uniwersalność montażu – możliwość montażu na płycie przyłączeniowej zgodnie z normą ISO 5599-1 oraz dowolna pozycja zabudowy zwiększają elastyczność w projektowaniu instalacji pneumatycznych.
- Odporność na wibracje i wstrząsy – potwierdzona zgodnością z odpowiednimi normami, co umożliwia zastosowanie w aplikacjach mobilnych oraz w trudnych warunkach przemysłowych.
- Bezpieczeństwo eksploatacji – stopień ochrony IP65 gwarantuje odporność na kurz i wilgoć.
- Możliwość dławienia funkcji odpowietrzenia zwiększa kontrolę nad parametrami procesu i pozwala na precyzyjne dostosowanie układu do indywidualnych potrzeb.
Typowe zastosowania elektrozaworu FESTO MFH-5/2-D-1-C
Ten model elektrozaworu znajduje zastosowanie w różnorodnych aplikacjach przemysłowych, w tym:
- Sterowanie siłownikami pneumatycznymi w maszynach produkcyjnych, liniach montażowych i urządzeniach pakujących.
- Zarządzanie ruchem tłoków w automatach przemysłowych.
- Układy blokady i bezpieczeństwa w systemach przemysłowych wymagających szybkiego i jednoznacznego przełączania.
- Automatyka transportu wewnętrznego oraz zarządzanie przepływem powietrza w instalacjach zrobotyzowanych.
Funkcjonalność i kompatybilność
MFH-5/2-D-1-C to rozwiązanie zgodne z popularnymi standardami przemysłowymi (m.in. ISO 5599-1 oraz ISO 8573-1:2010 [7:4:4]), co ułatwia integrację z istniejącymi instalacjami pneumatycznymi. Zawór może być zasilany powietrzem zarówno nieolejonym, jak i olejonym (po rozpoczęciu olejenia wymagana jest jego kontynuacja podczas dalszej pracy). Możliwość ręcznego uruchamiania ułatwia serwis oraz konfigurację systemu.
Podsumowanie – kiedy wybrać MFH-5/2-D-1-C?
Wybór elektrozaworu FESTO MFH-5/2-D-1-C to gwarancja niezawodności, szybkiego przełączania oraz wszechstronnego zastosowania. Model ten stanowi doskonałe rozwiązanie zarówno dla nowych instalacji, jak i modernizacji istniejących układów automatyki przemysłowej. Połączenie wysokiej odporności mechanicznej oraz stabilnych parametrów pracy sprawia, że produkt sprosta oczekiwaniom nawet najbardziej wymagających użytkowników.
