Dane techniczne
| Charakterystyka kabla | Prowadnica kabli + robot |
| Czas włączania | |
| Czas wyłączania | |
| Długość kabla | od 5 m |
| Dopuszczenie | RCM Mark, c UL us - Listed (OL) |
| Funkcja elementu przełączającego | Styk normalnie otwarty |
| Kierunek przyłącza wyjściowego | Wzdłuż |
| Kolor obudowy | Czarny |
| Kolor powłoki kabla | Szary |
| Kształt | Do rowka T |
| Maks. częstotliwość przełączania | od 180 Hz |
| Maks. moc przełączania DC | od 2,8 W |
| Maks. moc przełączania DC w zespole mocującym | od 2,8 W |
| Maks. moment dokręcający | od 0,6 Nm |
| Maks. prąd wyjściowy | od 100 mA |
| Maks. prąd wyjściowy w zespole mocującym | od 100 mA |
| Materiał obudowy | Wzmocnione PA, Stal wysokostopowa, nierdzewna |
| Materiał powłoki kabla | TPE-U(PUR) |
| Mierzona wielkość | Położenie |
| Nominalne napięcie robocze DC | od 24 V |
| Podłączenie elektryczne 1, liczba pinów/żył | od 3 |
| Podłączenie elektryczne 1, technologia podłączenia | Wolny koniec |
| Podłączenie elektryczne 1, typ podłączenia | Kabel |
| Powtarzalność | od 0,2 mm |
| Pozycja zabudowy | Dowolna |
| Spadek napięcia | |
| Specjalne właściwości | Olejoodporny |
| Sposób montażu | Można wciskać w rowek od góry, Zamocowanie na stałe |
| Sposób pomiaru | Magneto rezystancyjny |
| Stopień ochrony | IP65, IP68, IP69K |
| Temperatura otoczenia | -40 - 85 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -20 - 85 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Nie zawiera halogenów, Nie zawierają miedzi i PTFE |
| W oparciu o normę | EN 60947-5-2 |
| Waga produktu | od 57,1 g |
| Warunki testowania kabla | Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm, Warunki testu na zapytanie, Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m |
| Wskaźnik prawidłowego montażu | Pomarańczowa dioda LED |
| Wskaźnik stanu przełączania | Żółta dioda LED |

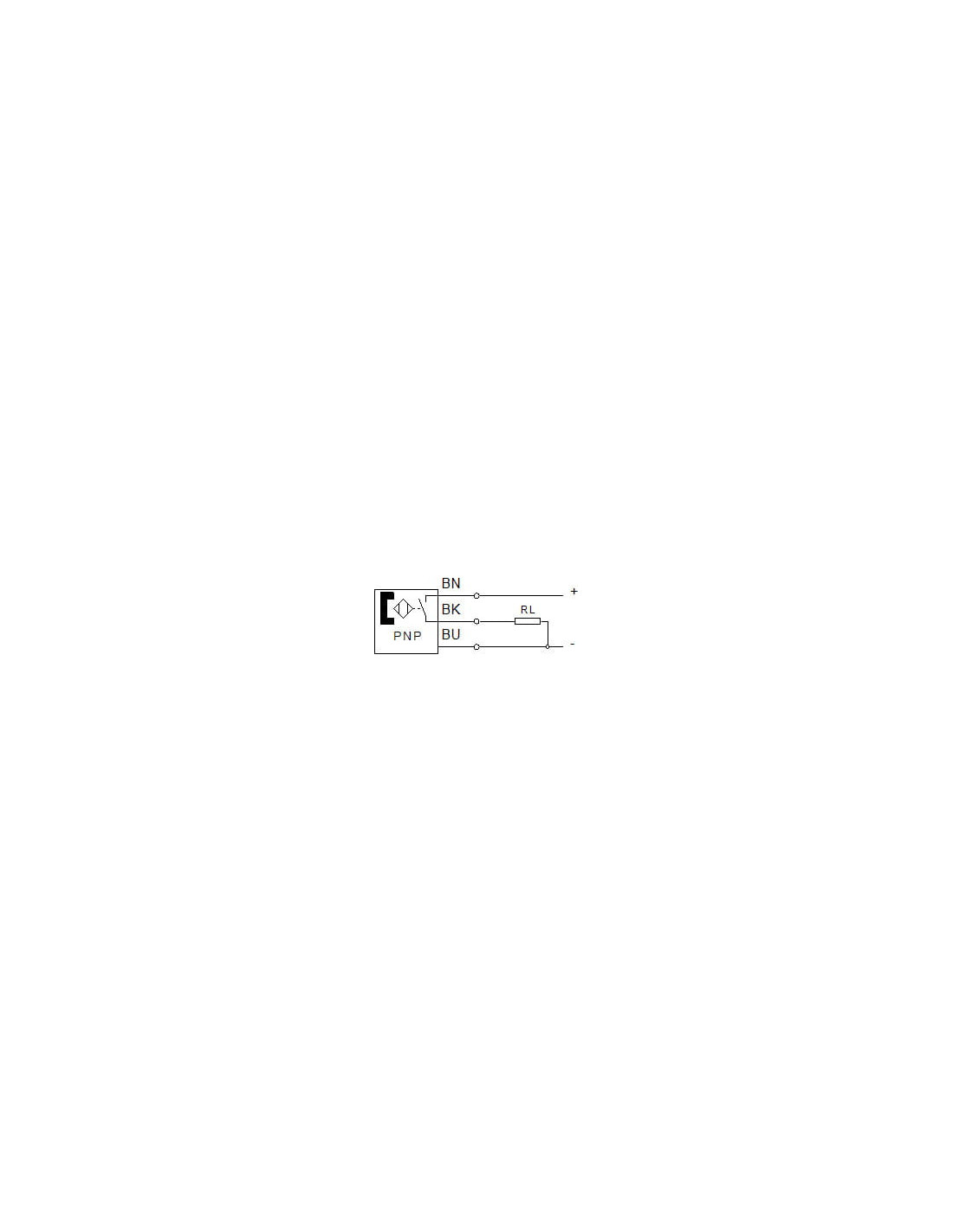

| Wyjście dwustanowe | PNP |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed przeciążeniem | Dostępne |
| Zabezpieczenie przed zwarciem | Tak |
| Zakres napięcia roboczego DC | 5 - 30 V |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |

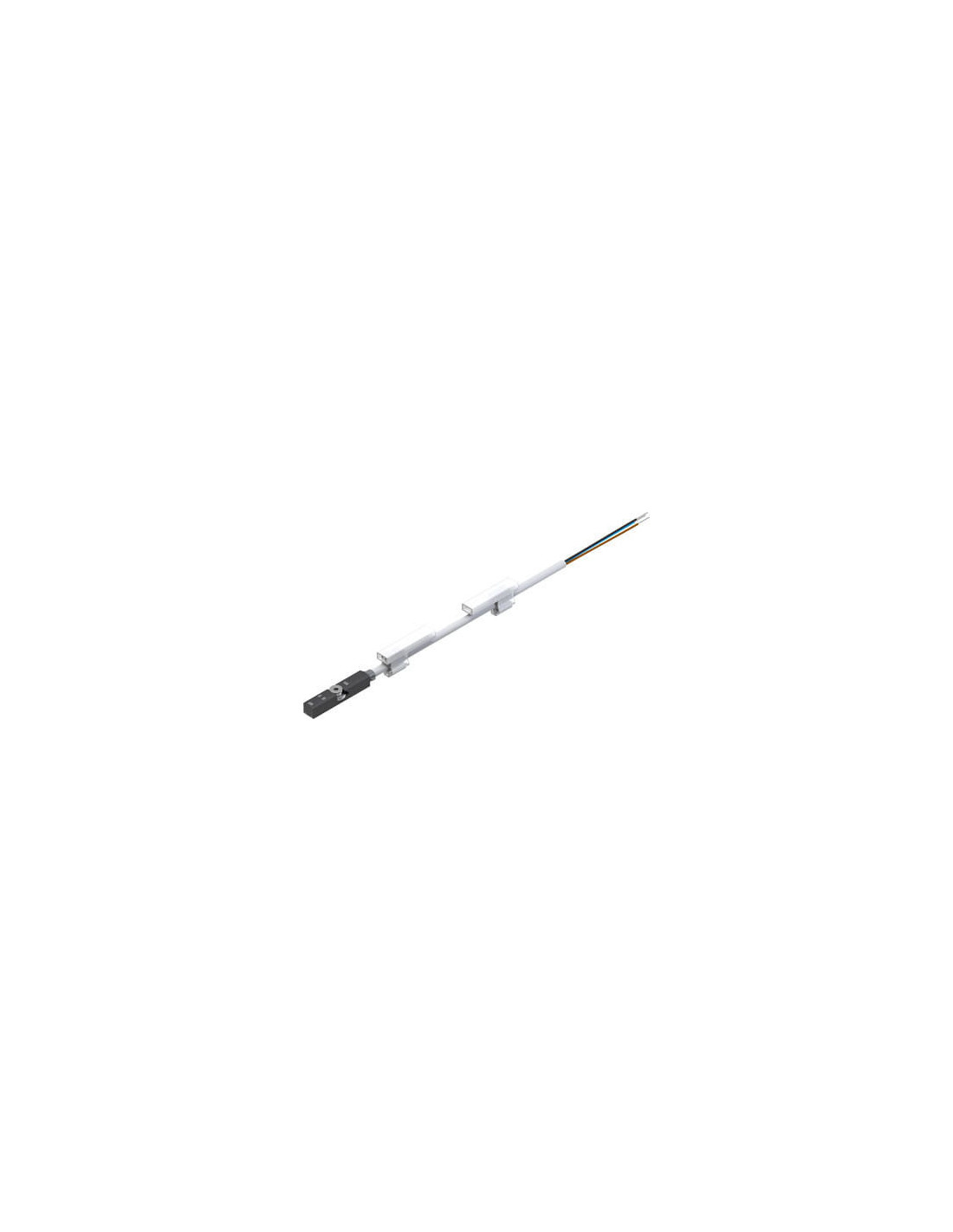

Wyłącznik zbliżeniowy FESTO SMT-8M-A-PS-24V-E-5,0-OE – niezawodność detekcji położenia
Wyłącznik zbliżeniowy SMT-8M-A-PS-24V-E-5,0-OE marki FESTO to nowoczesny czujnik przeznaczony do precyzyjnego wykrywania położenia w systemach automatyki przemysłowej. Urządzenie zapewnia wysoką niezawodność działania nawet w wymagających środowiskach, dzięki zaawansowanej konstrukcji oraz materiałom odpornym na uszkodzenia.
Zastosowanie wyłącznika zbliżeniowego FESTO SMT-8M
Wyłącznik zbliżeniowy FESTO SMT-8M znajduje zastosowanie w wielu branżach, m.in. w:
- Automatyce przemysłowej – monitorowanie położenia siłowników pneumatycznych oraz elementów wykonawczych,
- Robotyce – wykrywanie pozycji elementów ruchomych,
- Pakowaniu, produkcji maszyn i logistyce,
- Procesach zautomatyzowanych wymagających precyzyjnej sygnalizacji pozycji,
- Systemach transportowych i na specjalistycznych liniach produkcyjnych.
Najważniejsze zalety czujnika SMT-8M-A-PS-24V-E-5,0-OE
- Wytrzymała i olejoodporna konstrukcja – obudowa wykonana z wzmocnionego poliamidu oraz stali nierdzewnej, kabel o powłoce TPE-U(PUR),
- Wielostopniowa ochrona – wysoki stopień szczelności IP65, IP68, IP69K pozwala na pracę nawet w trudnych warunkach przemysłowych,
- Bezpieczeństwo użytkowania – zabezpieczenia przed odwrotną polaryzacją, przeciążeniem oraz zwarciem,
- Intuicyjna sygnalizacja LED – pomarańczowa dioda LED informuje o prawidłowym montażu, a żółta o stanie przełączania,
- Duża elastyczność montażu – możliwość wprowadzenia czujnika w rowek od góry oraz jego stałego zamocowania,
- Odporność na zmęczenie i skręcanie kabla – kabel wytrzymuje do 5 milionów cykli gięcia i ponad 300 000 cykli skręcania,
- Zgodność z normami EN 60947-5-2, dyrektywą EU RoHS oraz brakiem halogenów, miedzi i PTFE.
Możliwości integracji i typowe funkcje czujnika
Czujnik pozycji SMT-8M jest przystosowany do pracy w układach wymagających wyjścia typu PNP oraz w aplikacjach z napięciem roboczym DC 5-30 V. Sprawdza się wszędzie tam, gdzie liczy się szybka reakcja na zmianę położenia – wyróżnia się dużą częstotliwością przełączania oraz bardzo dobrą powtarzalnością sygnału.
Możliwość integracji w prowadnicach kablowych i aplikacjach ruchomych, w tym w robotach oraz maszynach wykonujących cykliczne ruchy, gwarantuje szeroki zakres zastosowań tego czujnika w nowoczesnych liniach produkcyjnych.
Dlaczego warto wybrać wyłącznik zbliżeniowy FESTO SMT-8M?
- Niezawodność i trwałość potwierdzone testami Festo,
- Bezpieczeństwo pracy dzięki zaawansowanym zabezpieczeniom,
- Uniwersalność zastosowań – czujnik nadaje się do dowolnej pozycji montażu,
- Pełna kompatybilność z typowymi systemami automatyki,
- Pewność działania w szerokim zakresie temperatur otoczenia od -40 do +85°C.
Wyłącznik zbliżeniowy SMT-8M-A-PS-24V-E-5,0-OE to wysokiej klasy rozwiązanie wspierające wydajność i precyzję pracy systemów automatyki, robotyki oraz przemysłu, gdzie kluczowe są precyzyjne pomiary położenia i niezawodność działania nawet w najtrudniejszych warunkach.
