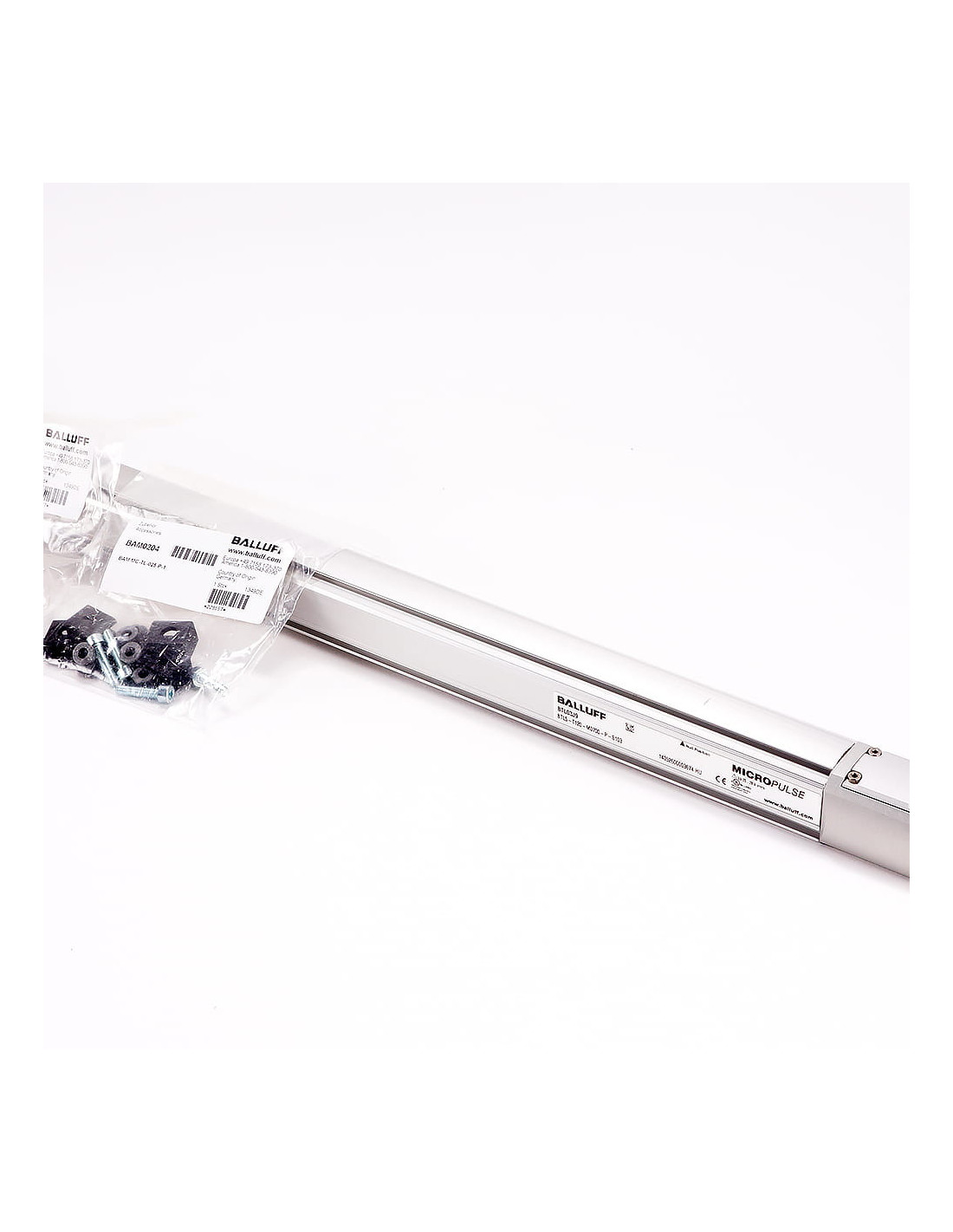

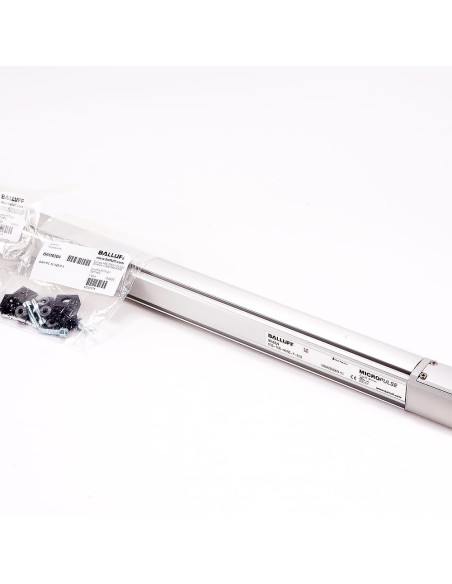

Czujnik liniowy, BTL5-T120-M0700-P-S103 BTL03J9, BALLUFF
Dane techniczne:
| Producent | BALLUFF |
| Kod produktu | BTL5-T120-M0700-P-S103 BTL03J9 |
| Typ | Czujnik liniowy |
| Zakres pomiarowy | 100 mm |
| Typ obudowy wg IEC 60529 | IP67 (ze złączem) |
| Generacja | 5 |
| Zabezpieczenie przed odwróceniem polaryzacji | Tak |
| Typ połączenia | Złącze |
| Pobór prądu (przy 24 V DC) | ≤ 130 mA |
| Do zastosowań w pętli dynamicznej | Nie |
| Prąd rozruchowy | ≤ 3 A / 0,5 ms |
| Interfejs | PROFIBUS-DP |
| Grupa interfejsów | Magistrala |
| Nieliniowość maks. | ±30 µm |
| Liczba magnesów maks. | 2 ST |
| Napięcie robocze UB maks. DC [V] | 28,0 V |
| Napięcie robocze UB min. DC [V] | 20,0 V |
| Sygnał wyjściowy | PROFIBUS-DP |
| Zabezpieczenie przeciwprzepięciowe | Tak |
| Izolacja potencjału | Tak |
| Tętnienie | 0,5 Vpp |
| Rezystancja napięciowa (GND - obudowa) | 500 V DC |
| Właściwości mechaniczne | |
| Nominalny skok | 700 mm |
| Temperatura otoczenia Ta maks. | 85 °C |
| Temperatura otoczenia Ta min. | -40 °C |
| Wyjście kabla/złącza | Osiowe |
| Złącze typu | M8 i 2 x M12 |
| Typ montażu | Zaciski montażowe |
| Nominalny skok | 700 mm |
| Punkt zerowy | 106,0 mm |
| Liczba biegunów | 3 5 |
| Wysokość profilu | 36,8 mm |
| Wilgotność względna | < 90%, bez kondensacji |
| Dokładność powtarzania | ±1 LSB |
| Rozdzielczość pozycji min. | 5 µm |
| Rozdzielczość prędkości min. | 0,1 mm/s |
| Częstotliwość próbkowania (zależna od długości) | 1 kHz, standardowa |
| Prędkość maks., wykrywalna | 10 m/s |
| Temperatura przechowywania maks. | 100 °C |
| Temperatura przechowywania min. | -40 °C |
| TK, typ (przy 50% z 500 mm) | ≤ 35 ppm/K |
Zalety czujnika liniowego, BTL5-T120-M0700-P-S103 BTL03J9:
- Wysoka sprawność czujnika
- Doskonała jakość wykonania
- Trwałość
- Bezpieczeństwo użytkowania czujnika liniowego
- Niezawodność działania
Produkt nieużywany, drobne ślady magazynowania. Produkt na magazynie.
