Dane techniczne
| Ciśnienie pilota | 3 - 8 bar |
| Ciśnienie pilota Mpa | 0,3 - 0,8 MPa |
| Ciśnienie robocze | -0,9 - 8 bar |
| Ciśnienie robocze MPa | -0,09 - 0,8 MPa |
| Czas przełączania przy włączaniu | od 10 ms |
| Czas przełączania przy wyłączaniu | od 27 ms |
| Dopuszczalne wahania napięcia | +/- 25 % |
| Dopuszczenie | c UL us - Recognized (OL) |

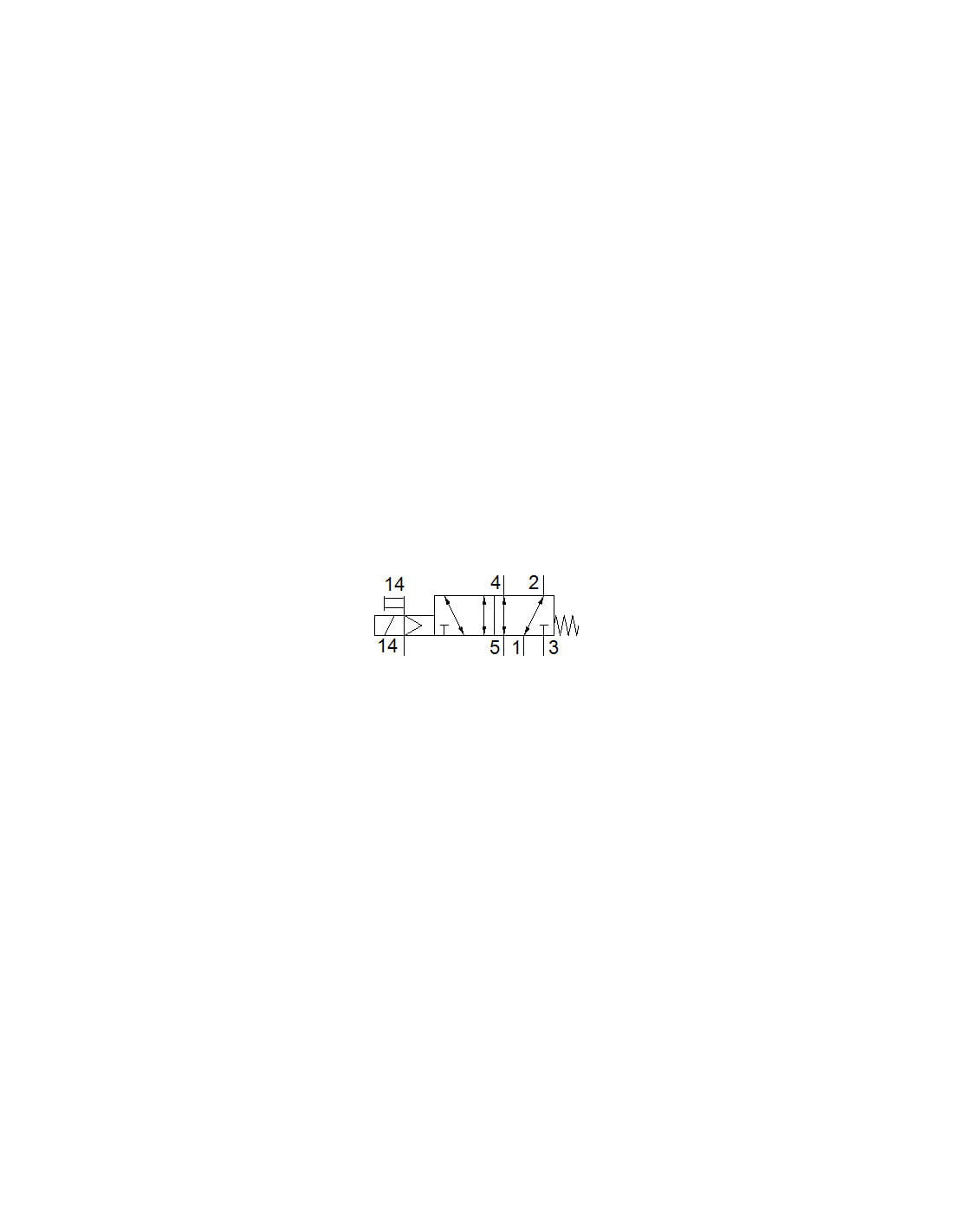

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Rewersyjny |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. częstotliwość przełączania | od 2 Hz |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 400 µs |
| Maks. moment dokręcający, montaż zaworu | od 0,25 Nm |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 200 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 360 l/min |
| Normalny przepływ nominalny z QS-6 | od 360 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Odpowiedni do podciśnienia | Tak |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, Zgodnie z IEC 60529, W stanie zmontowanym |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 40 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 56 g |
| Wielkość zaworu | od 10 mm |
| Wyświetlanie stanu sygnału | Tak |
| Względna wilgotność powietrza | maks. 90 % przy 40 °C |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
