Dane techniczne
| Charakterystyka cewki | 24 V DC: 1 W |
| Ciśnienie pilota | 3 - 7 bar |
| Ciśnienie robocze | -0,9 - 7 bar |
| Czas przełączania przy włączaniu | od 10 ms |
| Czas przełączania przy wyłączaniu | od 10 ms |
| Funkcja odpowietrzenia | Bez możliwości dławienia |

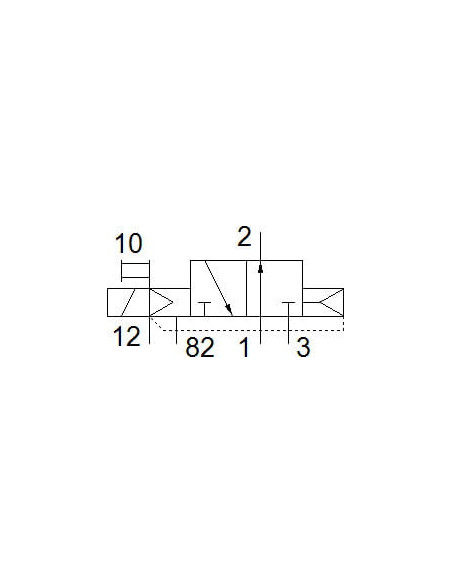

| Funkcja zaworu | 3/2 otwarty, monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 170 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącza pneumatyczne 3/5 połączone razem | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze elektryczne | Wtyczka, 2-pin |
| Przyłącze odpowietrzenia pilotów 82/84 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 1 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 2 | QS-4 |
| Przyłącze pneumatyczne 4 | QS-4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP40 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 30,5 g |
| Wielkość zaworu | od 10 mm |
| Wyświetlanie stanu sygnału | LED |
| Zasilanie pneum. pilotów | Zewnętrzne |
