| Budowa kabla | Ekranowany, 8x0,25 |
| Charakterystyka kabla | Standard |
| Długość kabla 1 | od 2,5 m |
| Długość kabla 2 | od 0,5 m |
| Dodatkowe funkcje | Dystrybucja wejść i wyjść analogowych zaworu proporcjonalnego ciśnienia |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Kolor obudowy | Czarny |
| Kolor powłoki kabla | Szary |

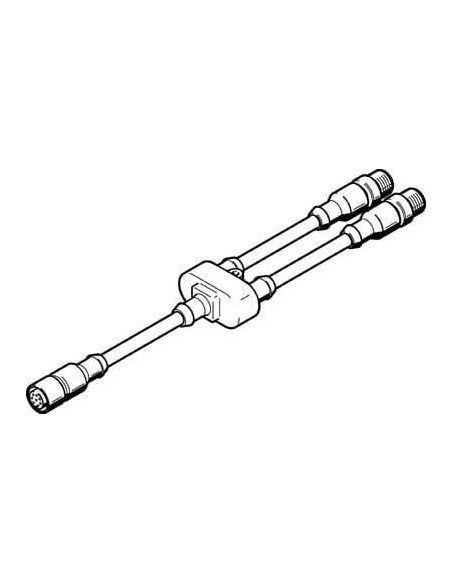

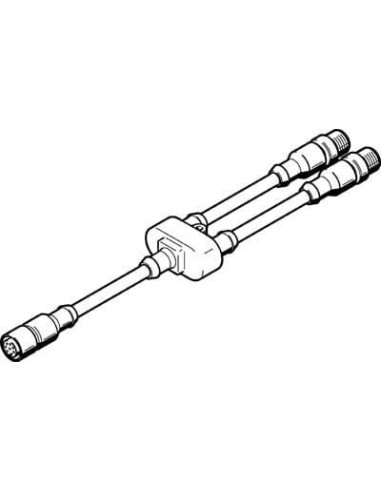

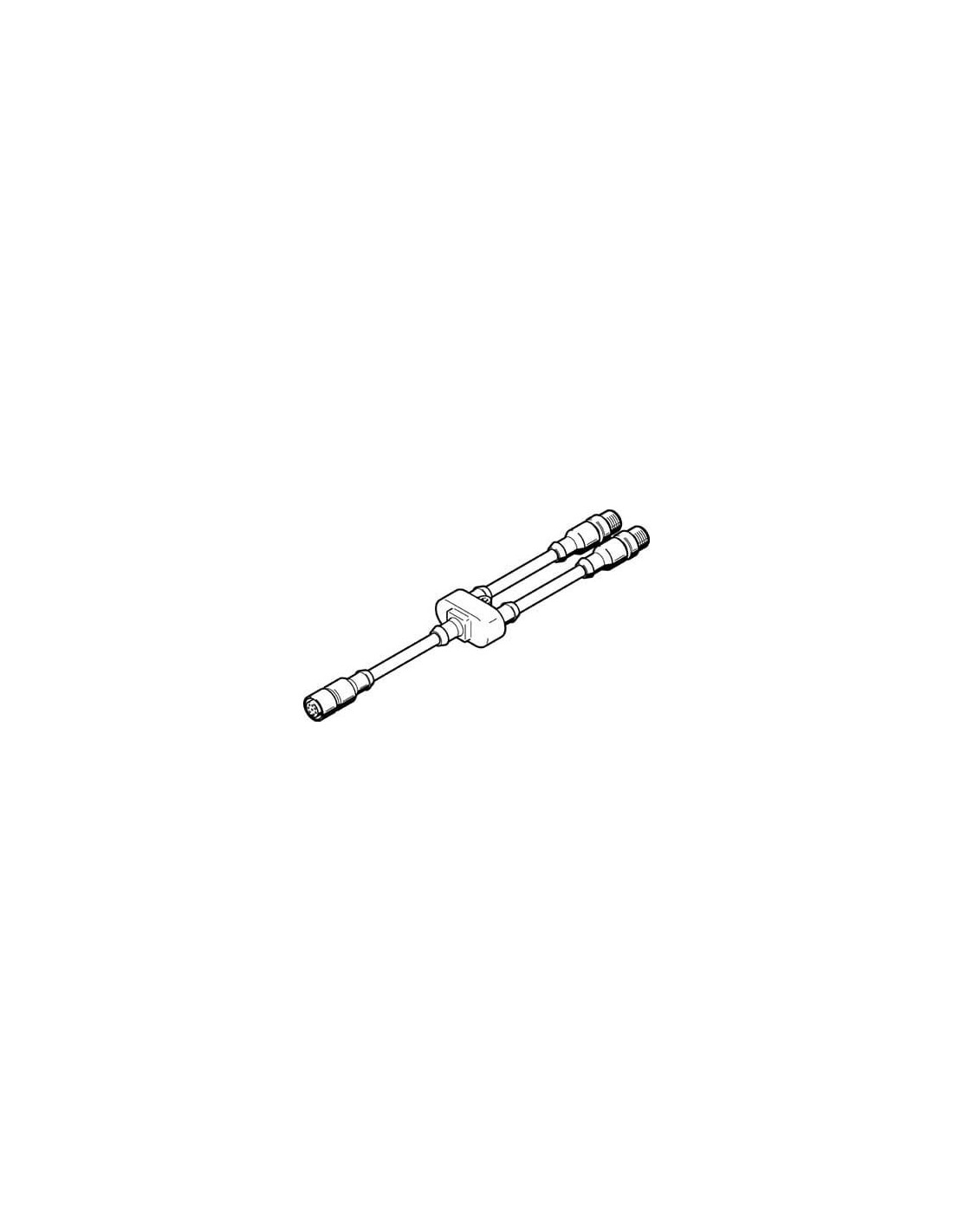

| Konstrukcja | Rozgałęziacz-Y z kablami z obu stron |
| Materiał izolacji | PP |
| Materiał obudowy | TPE-U(PUR) |
| Materiał powłoki kabla | TPE-U(PUR) |
| Materiał styków elektrycznych | Mosiądz, niklowany i pozłacany |
| Materiał uszczelnień | NBR |
| Materiał zamka śrubowego | Niklowany mosiądz |
| Minimalny promień gięcia przy swobodnym montażu wtyczki 1 | >= 66 mm mm |
| Minimalny promień gięcia przy swobodnym montażu wtyczki 2 | >= 66 mm mm |
| Nominalny przekrój przewodu | od 0,25 mm2 |
| Obciążalność prądowa przy 40°C | od 2 A |
| Odporność na piki napięcia | od 0,8 kV |
| Oznaczenie kabla | Bez uchwytu tabliczki opisowej |
| Podłączenie elektryczne 1, funkcja | Field device side |
| Podłączenie elektryczne 1, konstrukcja | Okrągły |
| Podłączenie elektryczne 1, liczba pinów/żył | od 8 |
| Podłączenie elektryczne 1, sposób montażu | Screw lock |
| Podłączenie elektryczne 1, technologia podłączenia | M12x1, typ A zgodnie z EN 61076-2-101 |
| Podłączenie elektryczne 1, typ podłączenia | Gniazdo wtykowe |
| Podłączenie elektryczne 1, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 1, zajęta liczba pinów/żył | od 5 |
| Podłączenie elektryczne 2, funkcja | Controller side |
| Podłączenie elektryczne 2, konstrukcja | Okrągły |
| Podłączenie elektryczne 2, liczba pinów/żył | od 4 |
| Podłączenie elektryczne 2, sposób montażu | Screw lock |
| Podłączenie elektryczne 2, technologia podłączenia | M12x1, typ A zgodnie z EN 61076-2-101 |
| Podłączenie elektryczne 2, typ podłączenia | Wtyczka |
| Podłączenie elektryczne 2, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 2, zajęta liczba pinów/żył | od 4 |
| Promień gięcia 1, kabel zainstalowany na stałe | >= 33 mm mm |
| Promień gięcia 2, kabel zainstalowany na stałe | >= 33 mm mm |
| Przyłącze elektryczne 3, funkcja | Controller side |
| Przyłącze elektryczne 3, konstrukcja | Okrągły |
| Przyłącze elektryczne 3, liczba pinów/żył | od 4 |
| Przyłącze elektryczne 3, technika podłączenia | M12x1, typ A zgodnie z EN 61076-2-101 |
| Przyłącze elektryczne 3, typ mocowania | Screw lock |
| Przyłącze elektryczne 3, typ podłączenia | Wtyczka |
| Przyłącze elektryczne 3, wyprowadzenie kabla | Proste |
| Przyłącze elektryczne 3, zajęte piny/żyły | od 3 |
| Sposób montażu | Z przelotowym otworem dla śruby M3 |
| Stopień ochrony | IP67 |
| Stopień zanieczyszczenia | 3 |
| Średnica kabla 1 | od 6,3 mm |
| Średnica kabla 2 | od 6,3 mm |
| Temperatura otoczenia | -25 - 80 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -5 - 80 °C |
| Tolerancja, średnica kabla 1 | ± 0,2 mm |
| Tolerancja, średnica kabla 2 | ± 0,2 mm |
| Typ rozgałęziacza | 1 na 2 |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Nie zawiera halogenów |
| Zakres napięcia roboczego AC | 0 - 30 V |
| Zakres napięcia roboczego DC | 0 - 30 V |
| Zgodność z normą | DIN 47100, EN 61076-2-101 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
| Zwrócić uwagę na stopień ochrony | W stanie zmontowanym |
